CB-Master SWR-20

Egyszerű SWR-mérő CB sávra...



Az SWR (állóhullámarány) mérő a CB rádiózás alapműszere. Nemcsak az antenna telepítése során, hanem később a rádió üzemeltetésekor, ellenőrzéskor, hibakeresés esetén is jó szolgálatot tesz. Használatának módja egy korábbi cikkben már részletesen bemutatásra került. Sok esetben nincs szükség drága, laboratóriumi pontosságú műszerekre, bőven elegendő egy olcsóbb eszköz is.

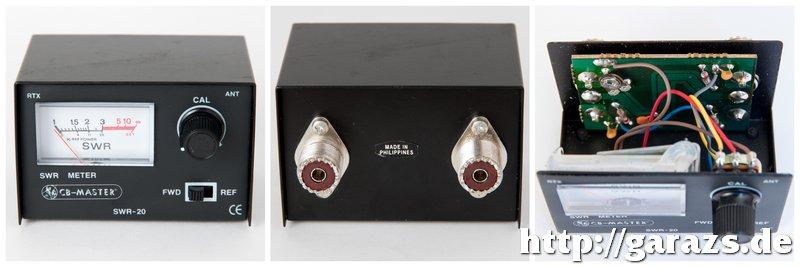

A CB-Master SWR-20 a legegyszerűbb SWR-mérők közé tartozik. Ugyanilyen külsővel, és azonos műszaki tartalommal számos más márkanéven forgalmazzák (Albrecht, Team, Midland, stb.).
Ez a típus nem rendelkezik teljesítménymérési funkcióval, - kizárólag állóhullámarány mérésére alkalmas. A gyári dokumentáció +/- 5% pontosságot ígér, ami a hétköznapi használat során bőven elegendő. Mivel a műszer előtét-ellenállása fix - nem kapcsolható át -, ezért csak viszonylag kis teljesítmények mérésekor használható (max. 10 W). Ez CEPT-es készülékeknél (max. 4 W) nem jelent problémát, azonban az új SSB-s (12 W), ill. a régi (hivatalosan már nem használható) nagyteljesítményű rádiók (Grant, Jackson, Stalker, stb.) könnyen tönkretehetik. Ez utóbbiakhoz komolyabb (átkapcsolható teljesítményhatárú) műszer szükséges. Fontos még megemlíteni, hogy ezek az egyszerű CB-s SWR mérők a 26-30 MHz közötti tartományban adnak korrekt mérési eredményt. Magasabb frekvencián használva vagy egyáltalán nem működnek, vagy torz értéket jeleznek.

Az SWR-20-as készüléket a garazs.de egyik állandó olvasója ajánlotta fel bemutatásra. Köszönet érte!

2020.10.28-30.
Szegecs
