CB-s tápkábelek tesztje

Avagy: a méret igenis számít...

A President, ill. Stalker név alatt forgalmazott CB rádiók nagy megbízhatóságúnak tartott, emiatt széles körben megbecsült adó-vevők.
Az eltelt évtizedek alatt azonban előfordulhat(ott) az eredeti, gyárilag mellékelt tápkábel sérülése, törése, vagy költözések / átszerelések során  esetleges elkallódása. Ilyen esetekben mindenképp szükséges egy új tápkábel beszerzése. Mivel a fent említett készülékek gyártása sok éve megszűnt, ezért a kiegészítőket is csak utángyártott, vagy használt kivitelben szerezhetjük be. Amennyiben a tápforrásunk (akku, vagy hálózati táp) megfelelő terhelhetőségű, a rádió kiszáradt elektrolit kondenzátorai újakra lettek cserélve, ám adás közben mégis villog a háttérvilágítás, esetleg leszakad, vagy "bugyog" az adás, szinte biztos, hogy a tápkábel nem megfelelő minőségű.

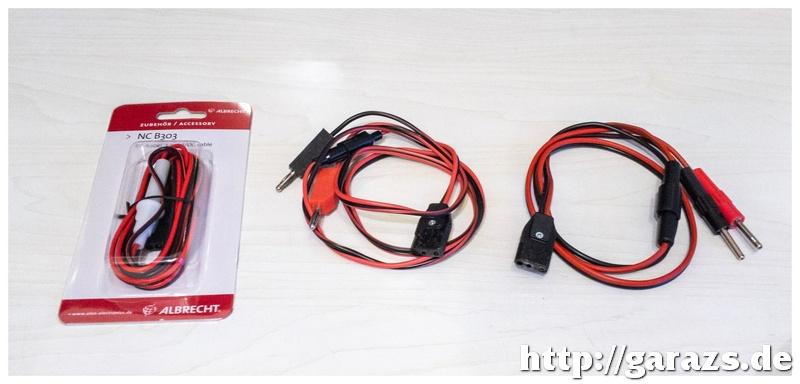

Ebben a tesztben háromféle példány került tesztelésre:
Az első az Albrecht cég NC B303 típusa, amely napjainkban is elérhető a boltokban 1200 Ft körüli vételáron. A forgalmazó kifejezetten a régi Grant, Stalker rádiókhoz ajánlja, amely - mint azt a teszt során láthatjuk - félrevezető információ. A három közül ennek a legkisebb a keresztmetszete, ráadásul 2 A-s (!) biztosítóbetéttel szerelték, amely az első adásra kapcsolás során megszakad, - hacsak előtte nem cseréltük nagyobb értékűre. A 2 A-s biztosítóbetéttel legfeljebb CEPT PR27-es rádiók üzemeltethetőek (4 W-os, FM-es készülékek). A tápcsatlakozó egybeöntött kivitelű, - így ennél a típusnál nincs lehetőség a gyári vezetéket utólag vastagabbra cserélni.

A második tesztalany egy név, és külső csomagolás nélküli, de szétszedhető tápcsatlakozóval szerelt példány - amely még a kétezres évek elején került beszerzésre a néhai Újvári Béla kispesti szaküzletéből. Gyárilag 8 A-s biztosítóbetét van benne, és a vezeték keresztmetszete kicsivel vastagabb, mint az Albrecht-é.

Ugyanebből a típusból az egyik példány szétszerelhető tápcsatlakozóját felhasználva egy - az előbbieknél - lényegesen vastagabb keresztmetszetű tápkábel készült házilag - ez lett a harmadik "versenyző".

A teszteléshez egy 6/8 A-s, 13,8 V kimeneti feszültségű, stabilizált, lineáris üzemű tápegység, valamint egy új elektrolit kondenzátorokkal rendelkező, President Grant CB rádió szolgált forrásként.

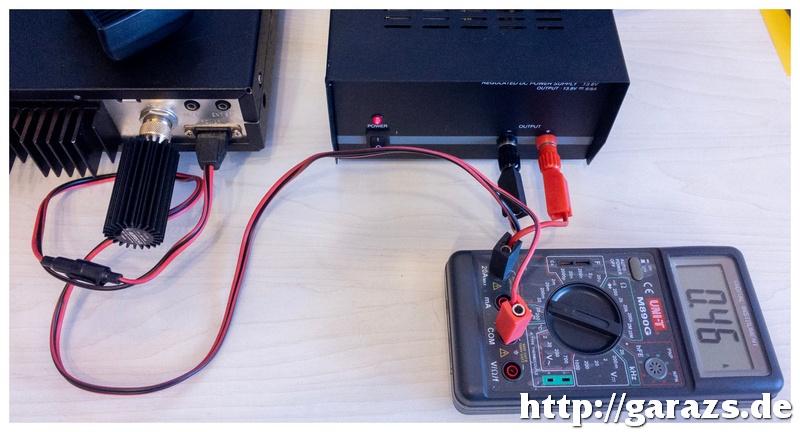

A méréshez a rádió kimenetére egy szabványos műterhelés (műantenna) került, amely megvédi a végfokot a visszavert teljesítmény káros hatásaitól. A feszültség mérése hagyományos,
3,5 helyi értékes, digitális multiméterrel történt. Az ilyen műszerek pontossága ugyan nem éri el a drága, laboratóriumi társaik szintjét, azonban összehasonlító mérésekre nyugodtan használhatóak.

I. Áramerősség mérése
Első lépésben a rádiót az árammérő fokozatba kapcsolt multiméterrel sorba kötve felvételre kerültek a nyugalmi, majd a teljes kivezérlés mellett mérhető értékek. Nem meglepő módon a legnagyobb áramerősség érték a legvastagabb keresztmetszetű kábel esetében volt mérhető.

II. Feszültségesés mérése
A nem megfelelő keresztmetszetű kábelen terhelés hatására jelentős feszültségesés keletkezik: ilyenkor villog adásban a háttérvilágítás, ill. válik instabillá a kimenő nagyfrekvenciás jel.
A vizsgálat során először nyugalmi állapotban (rádió bekapcsolva, vételi állapotban) került megmérésre a tápegység kimenetén, valamint a CB rádió tápcsatlakozójának pontjain a feszültség.
Ezt követően a rádiót teljes kivezérléssel adásra kapcsolva ismét felvételre kerültek a feszültségértékek. Mivel "egy mérés nem mérés", ezért mindegyik tesztalany esetén 3-3 mérés történt, - ezzel minimalizálva az ún. véletlen hiba mértékét.

Mért értékek

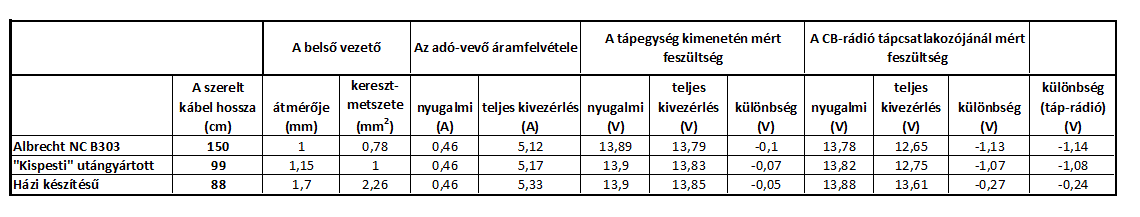

A teszt során mért értékek, a rádió legnagyobb áramfelvétellel járó (USB) üzemmódjában.
Tapasztalatok
FM, ill. AM üzemben valamennyi kábel jól teljesített: az alacsonyabb energia igény miatt a feszültségesés is kisebb mértékű volt. USB üzemmódban ugyanakkor már jelentkeztek az egyes kábelek közötti különbségek:mindkét gyári kábelnél villogott a rádióba épített műszer háttérvilágítása, míg a házilag "tuningolt" tápkábel használata esetén ez nem jelentkezett.

Érdekesség, hogy miközben a tápegység kimenetén mindössze 0,05 - 0,1 V közötti feszültségesés volt mérhető a terhelt és a nyugalmi állapot között, addig a rádió csatlakozókapcsain ezen értékelnek akár a tízszerese (>1 V) jelentkezett. A legvastagabb keresztmetszetű tápkábelnél viszont alig 0,27 V volt a feszültségesés.

Összegzés
Amennyiben kisteljesítményű (max. 4W @ FM) adó-vevőt használunk, a tápkábel vastagsága kevésbé sarkalatos kérdés, azonban SSB üzemmódban használt rádióknál (különösen a duplavégfokos típusoknál, mint pl.: Grant) kifejezetten gondosan kell eljárni nemcsak az áramforrás, hanem az összekötő tápkábel kiválasztásánál is. A szemmel láthatóan vékony példányok messziről kerülendőek!

2019.12.02.
Szegecs
