Densei ECHO 2018

Erősítős, visszhangos mikrofon CB rádióhoz

A CB-rádiókhoz gyárilag adott kézibeszélőkben legtöbbször ún. dinamikus mikrofonbetét található: aktív erősítőelemet ezek nem tartalmaznak. Nagyobb modulációt lehet elérni az ún. erősítős mikrofonokkal, amelyek a (legtöbbször elektret kondenzátor) kapszula mellett egy erősítő, szint-, és impedancia illesztő funkciót is ellátó áramkört tartalmaznak.

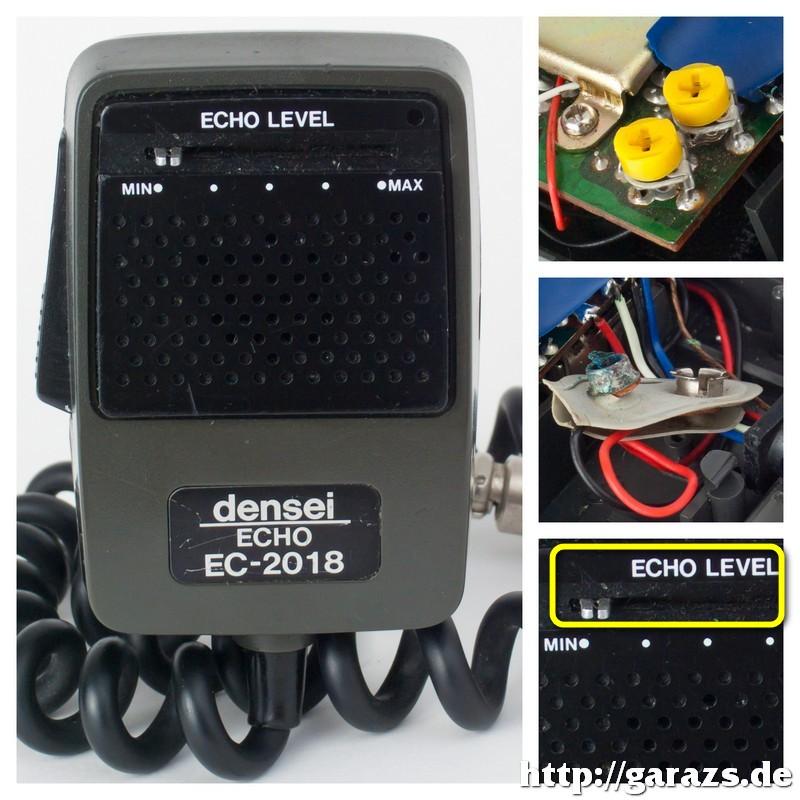

Különösen a kamionosok körében népszerűek az ún. visszhangos mikrofonok, amelyek nevüknek megfelelően egy szabályozható idejű utánzengetési effektet adnak a beszédhanghoz. Ilyen a Densei ECHO 2018 típusú mikrofon is, amelyből a képen látható példány ugyan 1989-es gyártású, de népszerűségét jelzi, hogy különféle márkanevek alatt, de ugyanúgy 2018-as típusszám alatt forgalmazva jelenleg is kapható a boltokban. (EC 2018, PAN 2018, stb.)
A visszhangosítás mértékét az előlapon lévő "ECHO" feliratú potméterrel lehet szabályozni. 0 állásban egyáltalán nem hallható az effekt, míg maximális állásban (már-már az érthetetlenség határáig) "űrlényszerűvé" torzíthatjuk vele a beszédhangot.

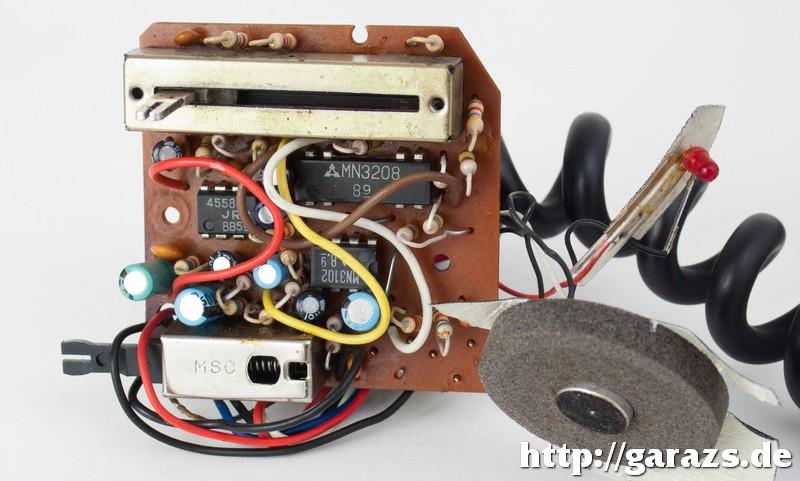

A kézibeszélő szétszedhető házában egy nyomtatott áramköri panel is található. Ezen kapott helyet az adásgomb (PTT), valamint az erősítő, és visszhangosító áramkör. A szürke szivacsban helyet foglaló elektret mikrofonbetét jele egy JRC4558 típusú műveleti erősítőre kerül. A visszhang effektért az MN3102-es órajel-generátor, valamint az ehhez csatlakozó MN3208 típusú IC felel. Ez utóbbi a gyári adatlapja szerint 10,24 ms - 102,4 ms között szabályozható késleltetési idővel (delay) rendelkezik. CB-rádiós mikrofonok mellett korabeli elektronikus hangszerekben, ill. karaokee készülékekben is használták.
A mikrofonbetét meghajtásáról, valamint a kiszolgáló áramkörök táplálásáról egy 6F22 jelű, 9V-os, ún. blokkcella gondoskodik. Mivel az áramkör csak az adásgomb megnyomásakor záródik, így az elem sokáig használható marad, nem szükséges főkapcsoló a mikrofonhoz.
Az évek során a nem megfelelő minőségű 9V-os elem szétfolyt a készülékben, így a használatbavétel előtt egy alapos tisztításra került sor. A tápcsatlakozó a kifolyt elektrolittól, és az anyagfáradástól tönkrement, ezt javítás helyett inkább újra cseréltem. Ha már szétszedésre került, a régi kiszáradt elektrolitkondenzátorok helyére is újat forrasztottam be.
Megérte a foglalkozni a mikrofonnal, mert a felújítás után ismét egy kellemes hangú, jól használható eszköz lett belőle.
