Az ipari, ill. amatőr felhasználók részére szánt kézi rádiók gyártóinak alapvető célja a minél kompaktabb méret elérése, ennek érdekében — vállalva ezzel a hatásfok jelentős romlását is — nem félnek a készülékhez mellékelt antennák hosszát is csökkenteni. Ám amíg pl. egy 12…17 cm hosszúságú gumiantenna épp jó lehet a 400 MHz feletti UHF sávban, addig ugyanez a VHF tartományban már nagyon komoly veszteséget okoz. Más kérdés, hogy egy bevásárlóközpontban szolgálatot teljesítő biztonsági őröknek, vagy épp egy vasútállomáson tolatási tevékenységet folytató csapatnak még így is bőven megfelelő lesz a rádiós kapcsolat minősége, ám a rádióamatőr gyakorlatban — ahol nem 100…300 méterre szeretnénk összeköttetést létesíteni — nagyon is sok múlik az antenna milyenségén.

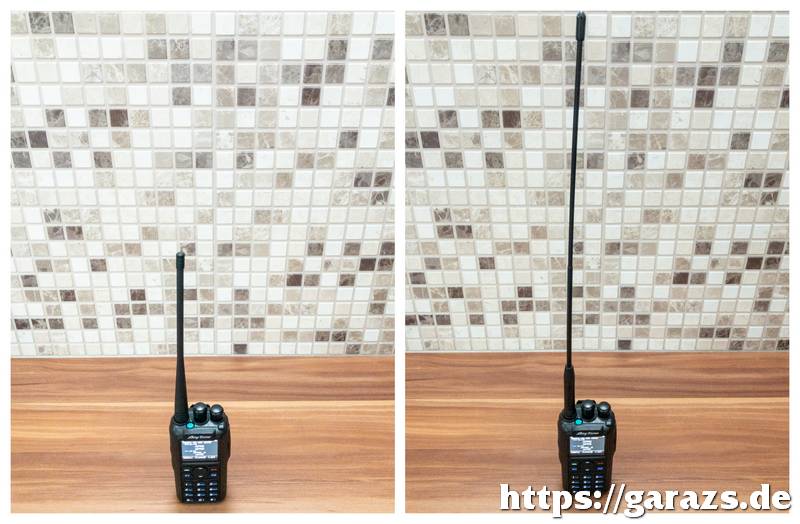

Ezért aztán aki VHF sávon, kézi rádióval folytat amatőr tevékenységet, előbb-utóbb készít, vagy vesz magának egy normális méretű antennát.

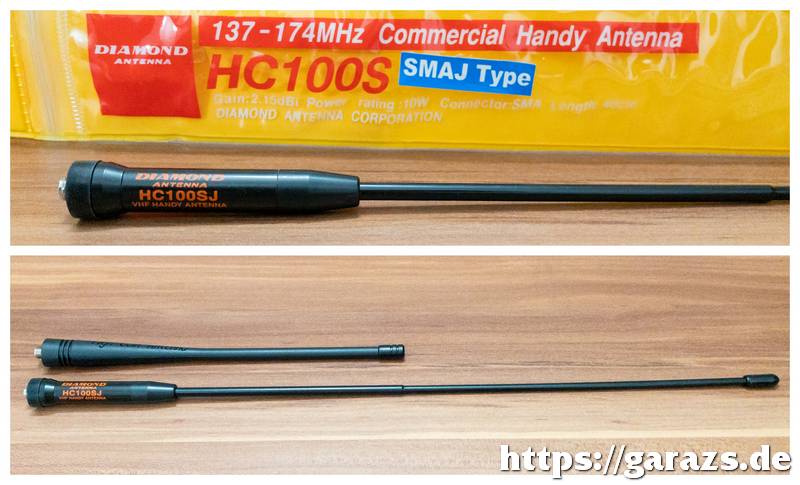

A Diamond HC100S (SMA-J) egy egysávos, VHF (137-174 MHz) tartományra készített rugalmas antenna, amely "SMA aljzat" végződéssel csatlakozik a rádióhoz. Ezt elsősorban az ún. "kínai rádiók" használják, a patinásabb márkájú (Icom, Yaesu) készülékekre ennek ellenpárjával (SMA dugóval) rendelkező antennák szerelhetőek fel.

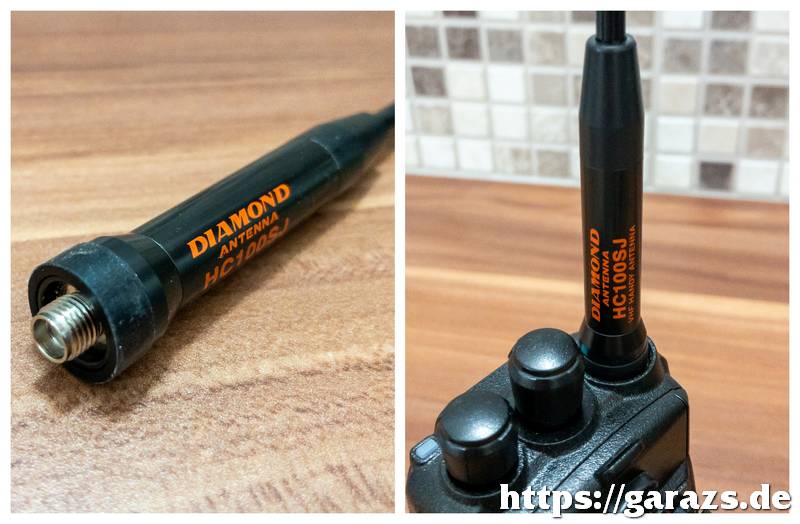

Az SMA aljzat körül egy keménygumi gyűrű található, amely a csatlakoztatás során pormentesen lezárja a rádió és az antenna közötti rést.

---

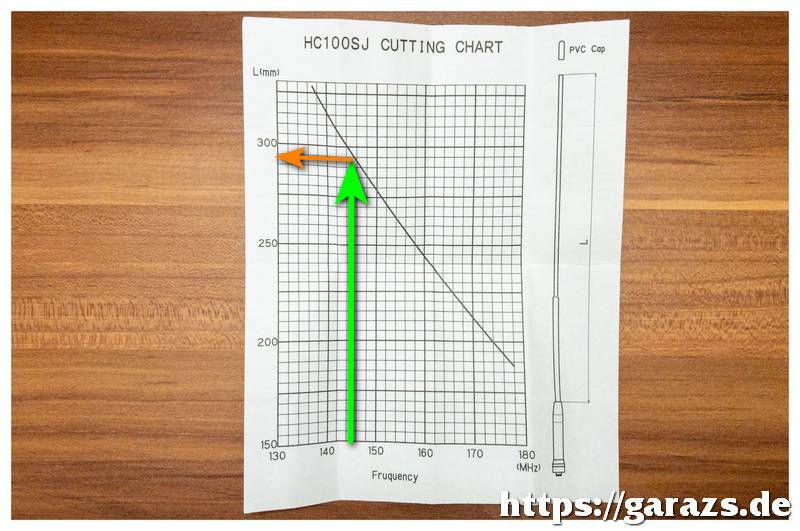

Mivel a kézi rádiók gumiantennáinál a hangolás, ill. SWR-mérés nem végezhető el olyan egyszerűen, mint a fixen telepített sugárzók esetében, ezért ehhez az antennához gyárilag mellékelnek egy ún. méretre vágási ábrát, amely egy koordinátarendszerben elhelyezett görbét tartalmaz:

A használni kívánt frekvenciatartomány (ipari/amatőr) sávközepének számértékét megkeressük a vízszintes (x) tengelyen, majd függőlegesen felfelé felvetítjük (zöld nyíl) a görbe vonaláig, ahol így egy metszéspont fog adódni. Ezt a pontot utána vízszintes irányban a függőleges tengelyre (y) vetítve (sárga nyíl) leolvashatjuk azt a hosszértéket, amelyre vissza kell vágni a sugárzót az ábrán látható kezdőponttól mérve.

A vágáshoz erős, éles szerszámot használjunk, mert egy hétköznapi csípőfogó nem fogja tudni elvágni a műanyagköpeny alatti vezetőszálakat.

---
