Diamond MR-77B

Kétsávos mágnestalpas antenna rádióamatőr sávra


Az igazán elszánt rádióamatőrök utazásaik során sem szeretnének lemondani hobbijukról. Kevesen vannak ugyanakkor, akik hajlandóak az antenna kedvéért megfúrni a járművük tetőlemezét. Ilyen esetekben, — vagy épp kölcsön autó használatakor — jöhet jól egy megfelelő mágnestalpas antenna. Érdemes eleve olyan típust választani, amely a 70 cm-en, és 2 méteren egyaránt működőképes, mert így egy antennával mindkét sáv használható. Ilyen többek között a Diamond  MR-77B típus is, amely 144 MHz-en negyedhullámúként, míg 430 MHz-en 5/8 λ-sként viselkedik.

Sajnos a japán Diamond cég is beállt azon gyártók sorába, akik szeretnek minél nagyobb nyereséget megadni a termékek műszaki adatainál. A 3,4 dBi-s adat is egy ilyen "nagyot mondás", hiszen a nyereséget nem a dipól antennához (dBd), hanem a csak elméleti úton számolható pontszerű (izotróp) antennához hasonlítva adják meg (dBi), — így számszerűen nagyobb érték adódik.
A "B" típusvégű darabok BNC csatlakozóval szereltek: ezzel a régebbi kézi rádiókra közvetlenül, az újabbakra pl. SMA-BNC adapter segítségével csatlakoztathatóak.

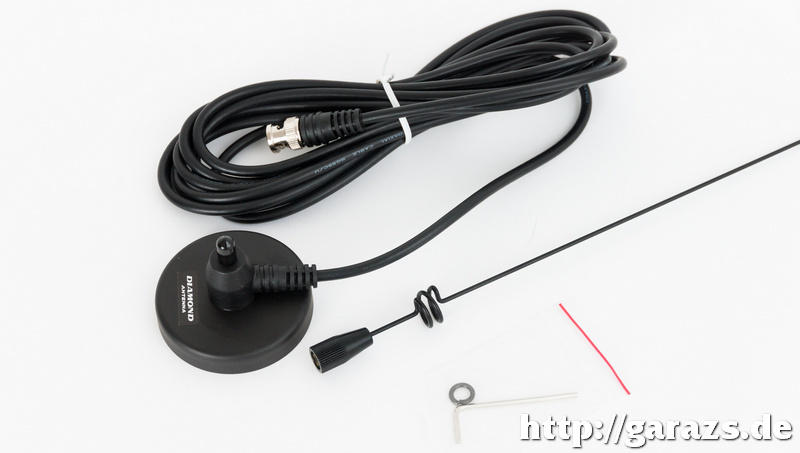

A csomagban az angol-japán nyelvű tájékoztató mellett a nem bontható kábellel szerelt mágnestalp, a hozzávaló pálca, a kilazulás ellen védő rugós alátét, és egy apró imbuszkulcs található.

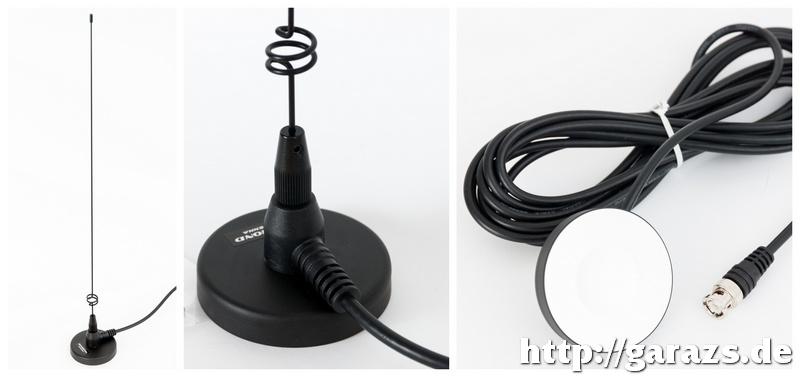

Mindegyik tagról elmondható, hogy láthatóan jó minőségűek. A törésgátlóval ellátott, 4 méter hosszúságú RG-58-as koaxkábel sokkal hajlékonyabb, mint a boltban, méterre kapható kábelek. A sugárzó matt fekete színűre van szinterezve.

Az antenna összeállítása lényegében kimerül abban, hogy a sugárzót a rugós alátét közbeiktatásával rácsavarjuk a mágnestalp menetes végére. Semmiféle hangolásra nincs szükség, mert azt már a gyárban elvégezték. A pálca alsó végéhez közel található pármenetes tekercs szerepe kettős: egyrészt a rugalmasságot biztosítja abban az esetben, ha az antenna beleakadna valamibe, másrészt az UHF sávon történő használatkor az 5/8-os sugárzó talpponti impedanciáját is illeszti. Műszerrel ellenőrizve mind a 2 méteres, mind a 70 cm-es sávon kiváló az SWR érték.

Az antennával kapcsolatban már több mint kétévnyi használati tapasztalat gyűlt össze. Ezek alapján úgy gondolom, hogy kifejezetten jó vétel volt: autóból rádiózva nagyságrendekkel megnöveli a hatótávolságot ahhoz képest, mintha a kézi rádió saját gumiantennáját használnám, de nem jön zavarba akkor sem, ha egy nagyobb teljesítményű (esetemben 25 wattos) ipari rádiót kötök a végére. Több esetben túrázáshoz, kiránduláshoz is magammal vittem: olyankor egy nagyobb kiterjedésű fém kerítés, vagy a kilátó korlátja biztosította a rögzítést, ill. az ellensúlyt.

Mivel a lakóhelyemen nincs lehetőség fix bázisantenna kihelyezésére, alternatív megoldásként ezt az antennát szoktam használni otthonról is helyi, ill. átjátszós URH forgalmazáshoz. Ilyenkor egy 42 x 30 cm nagyságú fémlapra teszem rá az antennát — ezzel pótolva azt az ellensúlyt, amelyet normál esetben a jármű fém tetőlemeze adna.

2020.02.03. - 2022.01.30.
