Handic 1305

CB rádió a '70-es évekből...

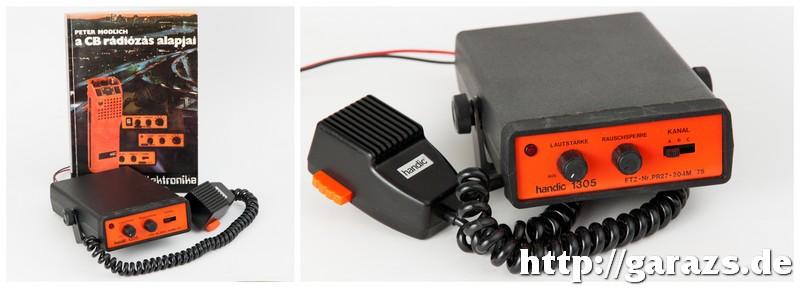

Mindig is furdalta az oldalamat a kíváncsiság, hogy milyen gyártmányúak "A CB rádiózás alapjai" című könyv borítóján szereplő narancssárga készülékek, mivel a címlapfotón olvashatatlanná tették a márkaneveket. Csak nemrégiben vált világossá számomra, hogy ezek az egykori Handic cég termékei voltak, még a '70-es évek közepén, a CB rádiózás hőskorában. Az interneten böngészve alig lehet valamit találni ezekről a rádiókról, így érthetően nagy volt az örömöm, amikor 2019 tavaszán élőben is sikerült megvizsgálni a borítón szereplő rádiók közül az alsó,  Handic 1305-ös rádiót.
Handic 1305
A '70-es években divatos volt a narancssárga: sok korabeli használati eszköz készült ebben a színben. A készülékháznak csak az elő-, és hátlapja készült fémből, a burkolat többi része műanyag. Ugyanakkor feltűnő, hogy ezek az elemek milyen jól viselték az idő múlását: nem fakultak ki, vagy repedeztek be a négy évtized alatt.
Handic 1305

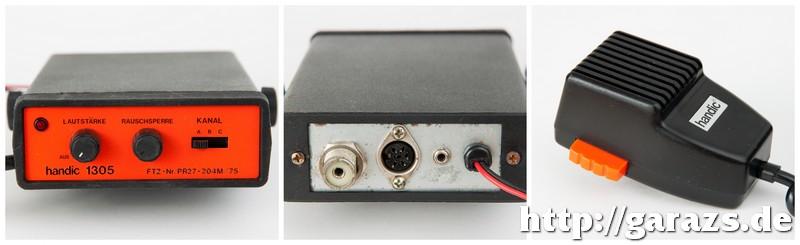

Ez a példány nyugat-német piacra készült: erre utalnak a kezelőszervek feliratai, valamint az előlapon található, a bevizsgálási, engedélyezési okirat számának feltüntetése. A hátlapon az antenna és a külső hangszóró csatlakozóaljzata között középen helyezkedik el a hatpólusú tuchel aljzat, amelybe a külön megvásárolható szelektív hívóművet lehetett csatlakoztatni. Érdekesség, hogy az előlapi csatornaválasztó ("KANAL") mindössze háromállású, és számozás helyett betűkkel vannak jelölve az egyes pozíciók.
Handic 1305

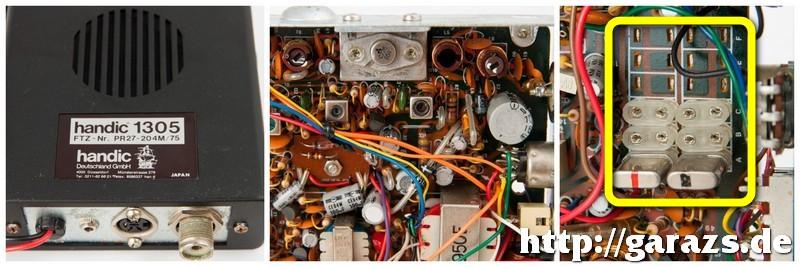

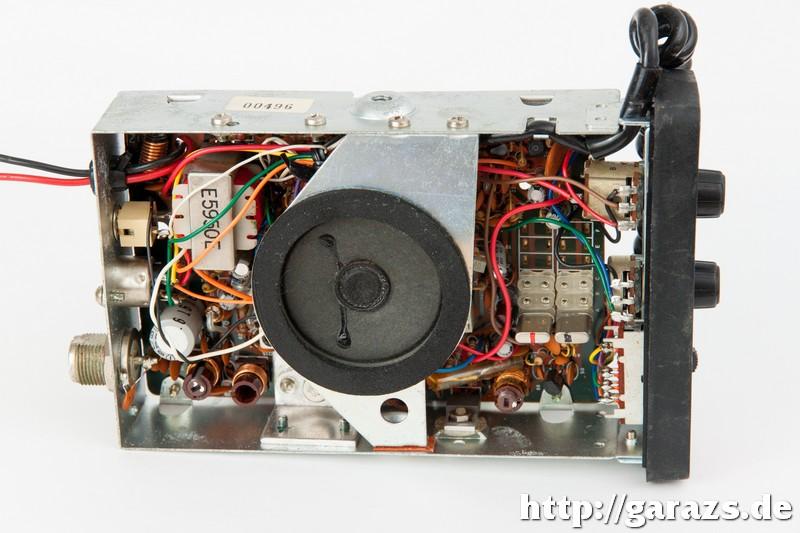

Ennek miértjére a készülék belsejébe pillantva kapjuk meg a választ. Mivel ezt a készüléket még a '70-es évek közepén fejlesztették ki, nem találhatóak benne integrált áramkörök, és szintézer sem. Az üzemi frekvenciát kvarckristály vezérlésű oszcillátorok állítják elő, amelyekhez a kvarcokat foglalatba helyezték, így az később tetszőlegesen cserélhető, amennyiben elérő csatornán szeretnék használni a rádiót. Az utolsó fotón sárga kerettel jelölve látható közelről a kvarcok foglalata. Egy csatornához kettő darab kvarcra van szükség: egyre a vevő, egyre az adó áramköreihez. Ennél a rádiónál csak az "A" jelű foglalatba kerültek kvarcok, a "B", ill. "C" álláshoz tartozó foglalatok üresek. Jól látszik a képen, hogy a nyomtatott áramköri panelen még három foglalatnak lenne hely, azok valószínűsíthetően csak a nagyobb,  1605 modellszámú példánynál vannak beszerelve.
A két kvarc közül az adáshoz szükséges példány értéke megegyezik az adott CB csatorna frekvenciájának értékével (ennél a példánynál ez 27,135 MHz, amely a "közép" 15-ös csatornának felel meg.) A vett jel erősítése, feldolgozása ugyanakkor nem az adás frekvenciáján, hanem egy könnyebben kezelhető, ún. helyi frekvencián történik, amelyre a bemenő jelet megfelelő áramkörökkel lekeverik. A helyi KF frekvencia a hasonló, egyszeres keverést alkalmazó készülékeknél általában 455 kHz, — ezért került a 27,135 MHz-es adókvarchoz egy (27,135 - 0,455=) 26,680 MHz-es vevő oldali kvarc.
A mai szemmel is aprócska méretű rádió AM üzemmódban működik, maximális kimenőteljesítménye: 4 W — egyes források szerint csak 1 W.

Handic 1305
A rádió adatlapján "Handic Deutschland GmbH" szerepel düsseldorfi székhellyel, telefon, ill. telex (!) számmal. A Google utcakép alapján a megadott címen jelenleg már egy újépítésű társasház található. A cég központja egyébként Svédországban volt, a német leányvállalat mellett létezett egy amerikai kirendeltségük is.

A későbbi, '80-as évekbeli CB rádiókkal összehasonlítva nemcsak a csatornák alacsony száma (120/40 helyett mindössze 3), vagy az integrált áramkörök hiánya szembetűnő, hanem az is, hogy a kézibeszélő nem csatlakozóaljzaton keresztül, hanem közvetlenül van bekötve a panelre.
Mivel erről a típusról alig lelhető fel bármiféle használható információ, ezért kérdéseimmel megkerestem az Index fórum CB-s topicjának régi tagját, XANTIi-t, aki hosszú éveken át javított CB rádiókat (is). Tőle tudtam meg, hogy a Handic a maga idején a drágább készülékek közé, szinte már "ipari" kategóriába tartozott. A gyártást japán OEM cégek végezték bérmunkában. A típusból készültek "fapados" változatok is, amelyek csak egyetlen kvarcpárt tartalmaztak (ahogyan a bemutatott példány is), a drágábbak viszont teljesen "felkvarcozott" formában kerültek a boltok polcaira. Mivel nem volt cél, hogy mindenki össze-vissza bóklásszon a csatornák között, ezért az egy (három) üzemi frekvencia is bőven elegendő volt egy-egy család, vagy cég számára.

A Handic 1305-ös készülék a hatályos jogszabályok értelmében ma már nem tartható üzemben, — ismertetése technikatörténeti célból történt.
A rádiót Csécs Tamás ajánlotta fel bemutatásra — köszönet neki ezúton is!

2019.05.19.
