Mascot 8620

Kapcsolóüzemű tápegység rádió adó-vevőkhöz

Számtalan fajta tápegység kapható a kereskedelemben, illetve a használtpiacon — azonban ezek közül csak kevés alkalmas rádiókészülék üzemeltetésére.
Pl. a minden háztartásban előforduló telefontöltők nem képesek elegendő áramerősséget szolgáltatni egy adó-vevőnek, ill. a kimeneti feszültségük sem tekinthető stabilnak.
Még rosszabb a helyzet a különféle kapcsolóüzemű tápegységek területén: ezek jelentős része hihetetlenül hitvány minőségű. A minden határon túlmenő spórolás miatt a kimeneti, ill. bemeneti szűrőket egyszerűen elhagyják, emiatt ezek az eszközök a kimenetükön az egyenfeszültség mellett széles spektrumú zavarjeleket is juttatnak a rájuk kapcsolt fogyasztókra.
Ennek következtében a rádiókészülék zúgni, recsegni fog vételben, és legtöbbször adásban is. Mindenképpen olyan tápegységet célszerű használni, amelyet dedikáltan rádiókészülékekhez terveztek. Ezek ugyan nem olcsóak, de egyrészt csak egyszer kell megvenni őket, másrészt a rájuk között készülék sem filléres tétel, így ezen semmiképp sem érdemes spórolni.

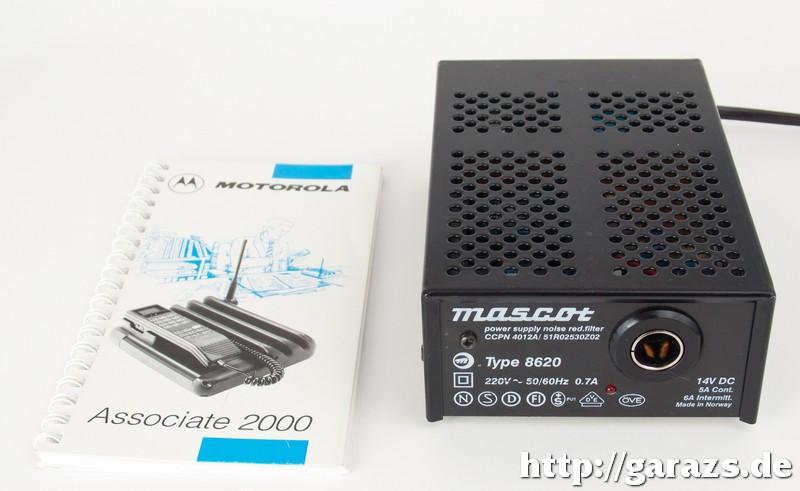

Mascot tápegység régi NMT telefonokhoz.
Sokáig kizárólag ún. lineáris üzemű tápegységeket használtak, amelyekben a nagyméretű, 50 Hz-ről üzemelő transzformátor jelentős méretet, és tömeget képvisel — így leginkább csak fixen telepített alkalmazásra jöhetnek szóba. Szerencsére a jóval kisebb méretű, és tömegű kapcsolóüzemű tápegységekből is léteznek olyan típusok, amelyekkel biztonságosan üzemeltethetünk adóvevő készüléket. Ilyen például  a Mascot 8620 típusjelű táp is, amely a '90-es évek első felében jelent meg az országban az ún. NMT rendszerű, 450 MHz-es, analóg mobiltelefon hálózat készülékeinek (pl. Motorola Associate 2000) hálózati tápjaként.

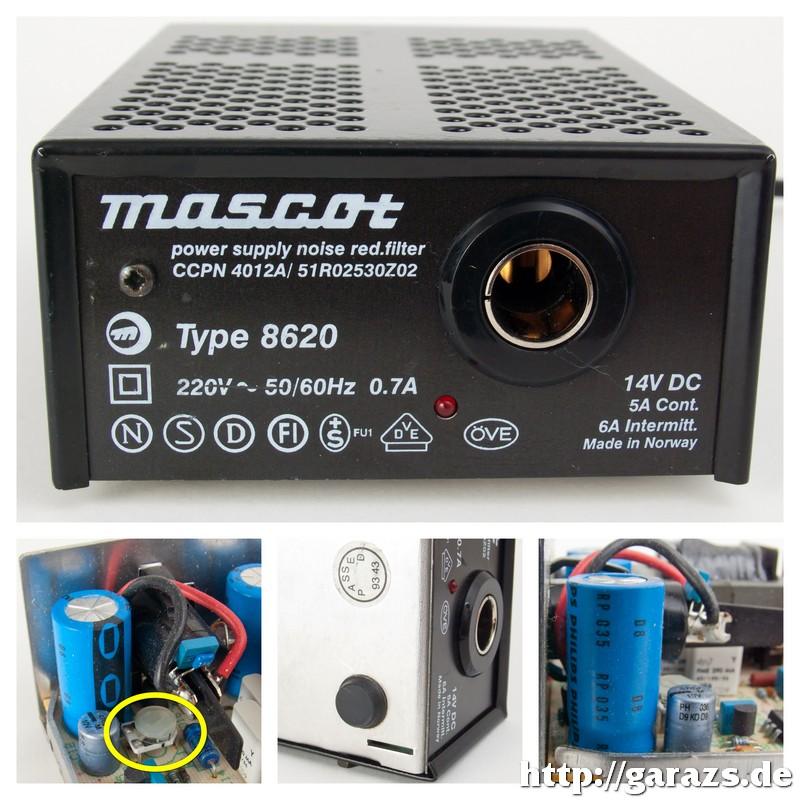

Mascot 8620
A perforált fémházba szerelt tápegység minimalista dizájnt kapott. Lapos villásdugóval csatlakoztatható a hálózatra, "földelt konnektort" nem igényel.
Az előlapon a típusjelölés, a bekapcsolt állapotot jelző piros LED, valamint a kimeneti csatlakozóaljzat kapott helyet. Ez nem a klasszikus "szivargyújtó" aljzat, hanem annál kisebb, és más kialakítású, ún. "stekklámpa csatlakozó". Korábban találkoztam olyan példányokkal, amelyekről ezt a csatlakozót eltávolították, és a helyén egyszerű szigetelt vezetékkel hozták ki a feszültséget.
Ez azon kívül, hogy felesleges, nem is esztétikus megoldás. Autóvillamossági szaküzletben  lehet kapni szerelhető stekklámpa csatlakozót, így nem kell az eredeti készüléket átalakítani.
"Made in Norway" — hirdeti szerényen a felirat az előlapon. Bizony, ez még nem Kínában készült, nem véletlen, hogy 25 évesen (gyártási idő: 1993. 43. hete) is működőképes.
A néveleges kimenőfeszültség 14 volt, azonban a bal szélső képen sárga karikával jelölt potméter állításával egy szűk határon belül lehetőség van ennél kisebb, ill. nagyobb érték beállítására is (pl. 12 V, vagy 13,8 V).

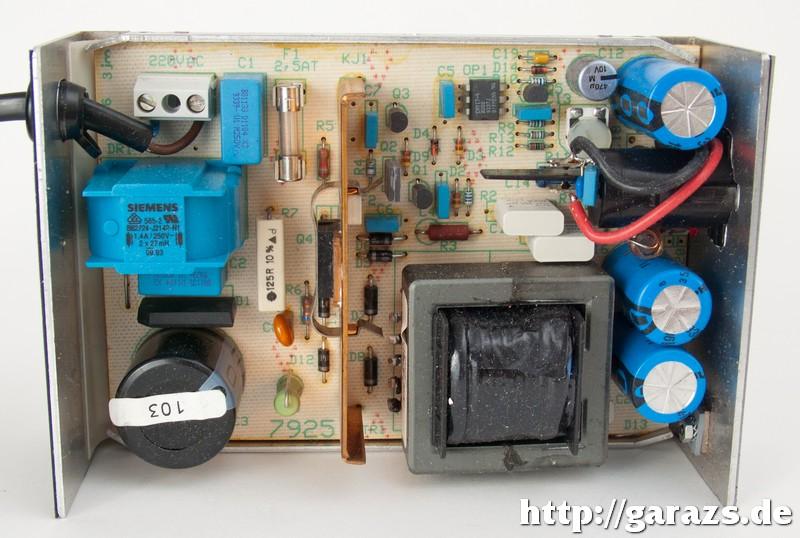

Mascot 8620 belseje.

A belsejét megvizsgálva komoly zavarszűrő megoldásokkal lehet találkozni a hálózati, és a kimeneti oldalon egyaránt.
Vörösréz hűtőborda vezeti el a működés során keletkezett hőmennyiséget. Márkás Siemens cuccok, RIFA és Philips kondenzátorok találhatóak a panelon.
A Mascot 8620 táp 5 amper folyamatos, és 6 amper pillanatnyi terhelés leadására képes. Ezzel egy közepes áramfelvételű URH, vagy CB készülék stabilan üzemeltethető, de nagyobb energiaigényű rádiókhoz ez a teljesítmény már kevés lehet.

2018.08.17.
