Mascot 8714

Töltőáramkör zselés ólomakkumulátorokhoz

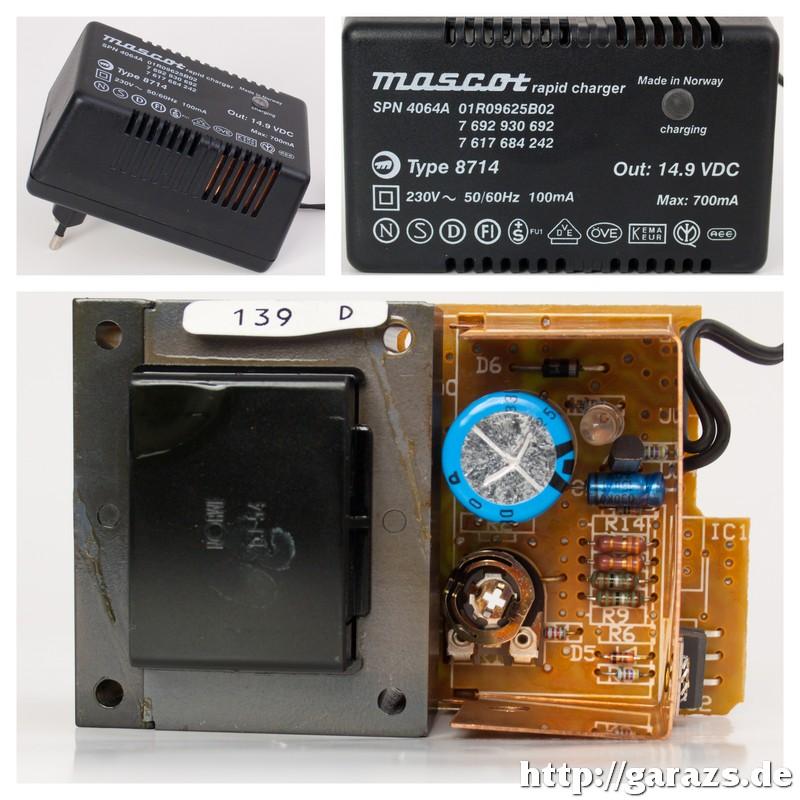

A Mascot 8714-es típusú hálózati töltő eredetileg a régi (analóg, 450 MHz-es) rádiótelefonok tartozéka volt. A képen látható példány a '90-es években elterjedt Motorola Associate 2000 készülék zselés ólomakkumulátorának töltésére szolgált. A "06-60-as" telefonok már hosszú ideje eltűntek a hétköznapokból, azonban a hozzájuk való töltők még mindig jól alkalmazhatóak pl. rádiós kitelepülések előtt, a CB/URH rádiókat tápláló zselés ólomakkuk töltéséhez. (Fontos hangsúlyozni, hogy ezek az akkumulátorok nem azonosak a gépjárműindító savas akkukkal, a töltők nem csereszabatosak a két típus között!)
A Norvégiában gyártott töltő 700 mA-es árammal képes tölteni a rákapcsolt akkumulátort. A töltési idő kiszámolható az akku névleges kapacitásának, és a töltőáram hányadosaként: pl. 7 Ah-s akku esetén 7 Ah / 0,7 A = 10 óra. Ez egy számolt érték, a valóságban a töltési idő ennél némileg eltérhet. Mivel a rádiókat tápláló akkumulátorokat ún. ciklikus üzemben használják (töltés -> merítés -> töltés -> merítés -> stb.), ezért a töltési feszültség 14,9 V. (Az ún. készenléti töltésű alkalmazásokban ennél alacsonyabb feszültséggel töltenek!) A töltőfeszültség szabályozását a vörösréz hűtőbordára szerelt ST gyártmányú L200 típusú integrált áramkör végzi, amely beépített rövidzár- és túlmelegedés elleni védelemmel is rendelkezik. A töltési folyamat során egy vörös LED világít az előlapon.

2019.01.26.
