Antenna csatlakozó szerelése PMR rádióra

A gyári, rossz hatásfokú antenna kiváltásának egyik módja...

A PMR rádiók engedély nélküli használhatóságának "ára", hogy ezen készülékek antennája nem távolítható el, így a gyártó által beépített, pár centiméteres, rossz hatásfokú "hátvakarók" sem cserélhetőek rendes hosszúságú (kb. 17 cm-es) tisztességes botantennára. Emiatt a rádió nem tudja sem adásban, sem vételben azt a teljesítményt nyújtani, amire egyébként képes lenne. Antennaaljzat nélkül nincs lehetőség tetőantenna, vagy mágnestalpas autóantenna csatlakoztatására sem, márpedig ezek hiánya már rövid PMR használat után feltűnik, akkor is, ha nem akarunk DX tevékenységet folytatni a kézi-rádiónkkal.
Némi barkácsolással azonban mi magunk szerelhetünk antennacsatlakozót a készülékre, ettől kezdve "egy új világ" nyílik meg.
Nyomatékosan fel kell azonban hívnom a figyelmet arra, hogy a most bemutatásra kerülő átalakítás a még érvényben lévő garancia azonnali megszűnését vonja maga után, ill. a beavatkozást követően a rádió - jogi értelemben - már nem tekinthető PMR készüléknek. Az esetleges nem várt következményekért semmiféle felelősséget nem áll módomban vállalni!
A folyamat egyes lépéseit a 2004-ben vett Pocket Comm Double készülékem átalakításán keresztül mutatom be, de az itt látható fogások más rádiók átalakítása során is felhasználhatóak.

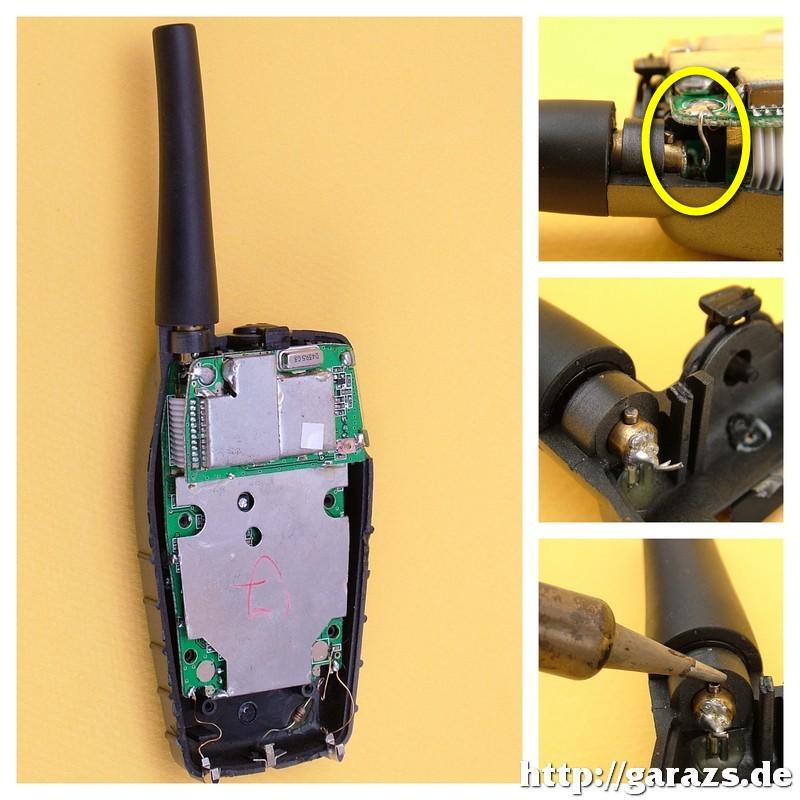

Első lépésben el kell távolítani a rádió hátlapját. Ezután jó esetben máris hozzáférhetővé válik a beépített antenna. A panelre menő összekötő vezeték elvágása, majd a nyomtatott áramköri panelokat - a rögzítések oldását követő - kiemelése után félretesszük. A gyári antenna egy beragasztott stift segítségével volt a külső burkolathoz rögzítve. Ezt - forrasztópákával történt felmelegítés után - csipesszel könnyen ki lehet emelni. Ezt követően az eredeti antenna egyszerűen kihúzható a helyéről.

A beépített antennacsatlakozó fajtáját a rendelkezésre álló helynek megfelelően kell kiválasztani. Ha a BNC aljzat helyhiány miatt nem fér be, nyugodtan használható SMA, RP-SMA, vagy FME csatlakozó is, mert ezek mindegyike át tudja vinni a 446 MHz-es RF jelet.

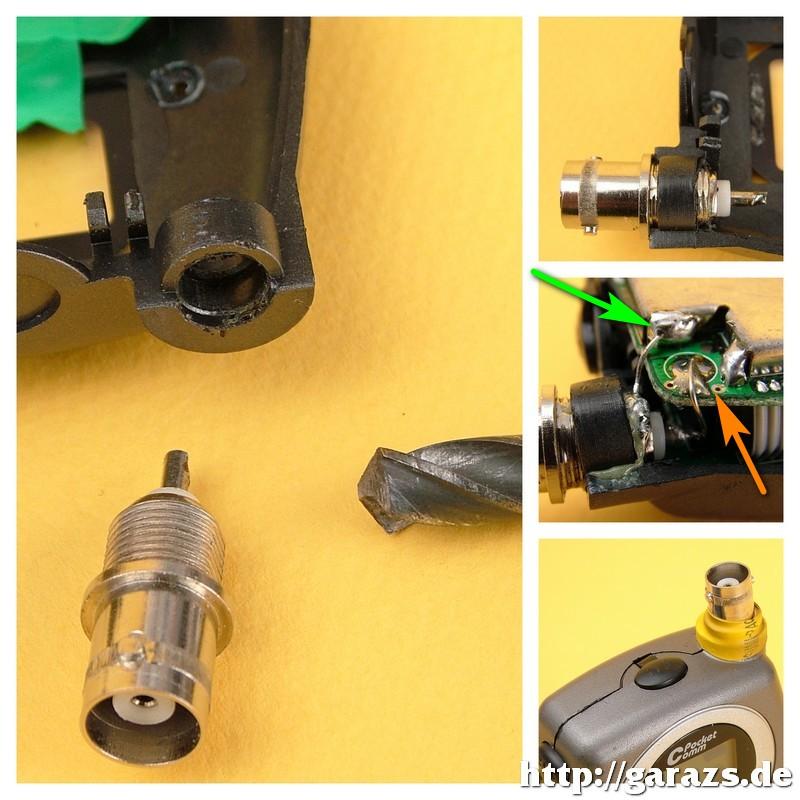

A Double rádiónál egy megfelelő fúrószár segítségével tágítani kellett a furatot, utána a BNC aljzat már gond nélkül bement a helyére. A későbbi kilazulás elkerülésének érdekében érdemes egy kis ragasztóval is rögzíteni a beépítendő alkatrészt. Az aljzat melegpontjára rövid vezetékdarabot kell forrasztani, majd a panelt óvatosan visszahelyezni a készülékházba. A melegpont az eredeti antenna csatlakozási helyére kötendő, míg az árnyékolást a panel valamelyik közelben lévő, nagyméretű, testpotenciálon lévő fémfelületéhez kell kötni. Fontos, hogy a lehető legrövidebb vezetékeket használjunk a bekötés során! A Double-nél az oszcillátor fém árnyékolólemezére lett forrasztva a BNC aljzat testpontja. A rádió összeszerelése után nem szabad megfeledkezni az aljzat környezetének pormentes tömítéséről sem. Ehhez a konkrét lehetőségekhez alkalmazkodva zsugorcső, vagy sziloplaszt is használható.

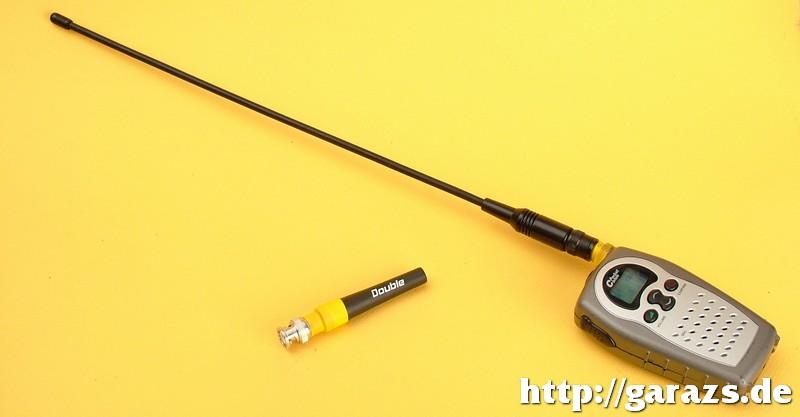

Az átalakítás beváltotta a hozzá fűzött reményeket: normális antenna használatával jelentősen javultak a vételi, és adásbeli tulajdonságok.

Szegecs

A cikk 2018.08.18-án készült, az eredeti, 2005.06.10-én ugyanitt megjelent írás felhasználásával.
