Régi Hi-Fi erősítők felújítása

Otthoni építés helyett érdemesebb lehet egy régi, jóminőségű, gyári készüléket felújítani...

Ez a téma azért került terítékre, mert az elmúlt évek során többen megkerestek azzal, hogy hogy házilag szeretnének erősítőt építeni, és ehhez kértek ajánlott kapcsolásokat.
Nos, - ismerve a jelenlegi alkatrészárakat- azt hiszem, hogy az otthoni erősítőépítés csak azoknak javasolható, akik a házi szerelés, a saját munka kedvéért építenek erősítőt. Elég ha azt nézzük, hogy egy tisztességes műszerdoboz 10ezer Ft körül van, egy normális trafó is 8-10.000 Ft, és akkor még hol van a többi alkatrész ára. Arról nem beszélve, hogy az esztétikai kivitel is számít, és az otthoni szerszámokkal, kellő gyakorlat nélkül nehéz igényes kezelőfelületet kialakítani. A '70-es, '80-as években, amikor a magyarországi boltokban alig lehetett márkás, nyugati Hi-Fi készülékeket venni, és amit kínáltak, az is horror árúnak számított az akkori magyar fizetéshez viszonyítva, sokan vágtak bele otthoni Hi-Fi építésbe. Ezen körülmények között még elment  az Ikarus-buszok  leszállásjelzőjeként ismert világítós hálózati ICO kapcsoló, illetve az üdítős kupakból készített potméter forgatógomb, de azért ezek már a '90-es években is meglehetősen bénán mutattak egy normális HiFi-toronyban...

Anyagilag, és munkaidő szempontjából is  sokkal jobban megússzuk az erősítő beszerzését, ha inkább egy régebbi, de annak idején közép-, vagy csúcskategóriás eszközt szerzünk be használtan, és néhány órai munkával, ill. 2-3 ezer Ft ráfordítással felújítjuk azt. A különböző internetes aukciós oldalakat, Hi-Fi-s fórumokat, illetve a használtcikk boltokat érdemes figyelni, ha régi erősítőt szeretnénk venni.

Jómagam két erősítőt is vettem használtan, mindkettővel nagyon meg vagyok elégedve.

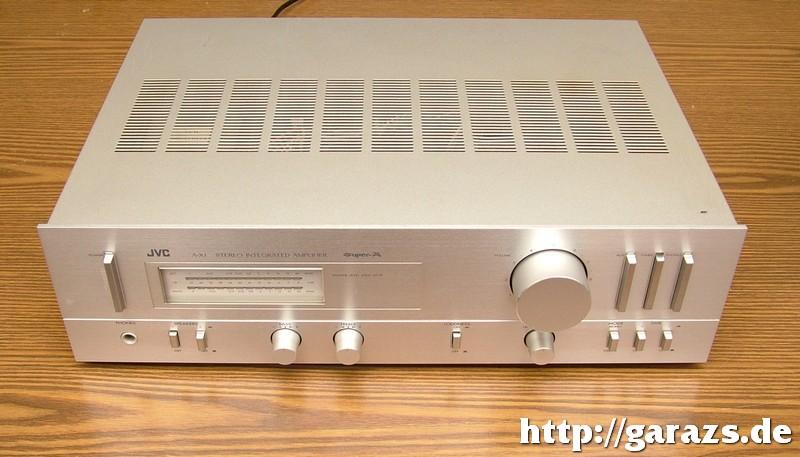

Az első beszerzés még 2000 tavaszán történt, akkor egy ezüst színű JVC AX-1-es erősítőt vásároltam apróhirdetési újság alapján.

Ez egy 1980-ban gyártott példány, az azóta eltelt közel négy évtized alatt természetes, hogy néhány alkatrész elhasználódik, cserére szorul.
Ebben a cikkben azt mutatom be, hogy milyen apró fogásokkal varázsolhatjuk még jobbá a meglévő erősítőnket. Az itt bemutatott lépések természetesen más készülékek felújításakor is irányadóak lehetnek.

1. lépés: a tápegység pufferkondenzátorainak cseréje
A tápfeszültség stabilitása a jó hangminőség egyik eleme. Ha "gyenge" a táp, nagyobb hangerőnél, illetve erős basszusoknál az erősítő lefullad (hallható torzítás, esetleges kijelző villogása).

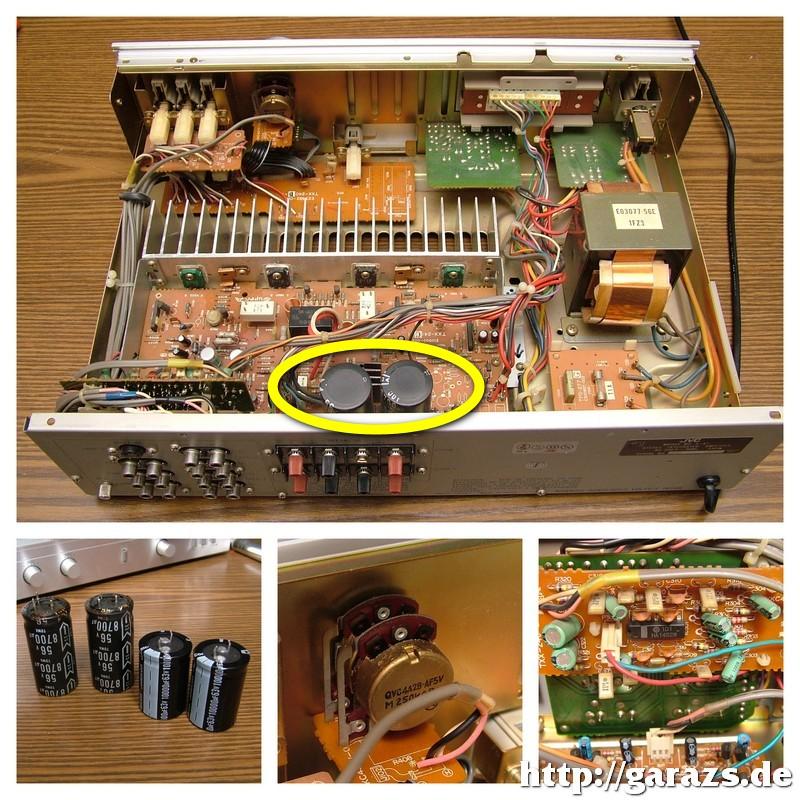

Ha levesszük az erősítő tetejét, találunk benne legalább két darab nagyméretű kondenzátort. (a lenti képen a sárgával jelölt alkatrészek.) Ezek szerepe az, hogy nagy áramfelvételeknél ún. pufferként ellássák feszültséggel az erősítőt. (Az egyenirányított váltófeszültség ún. pulzáló jellegű, ezért a kondenzátor "simítja" a pulzálást) Az ilyen célra gyártott kondenzátorok elektrolitfolyadékot tartalmaznak megfelelő anyagba felitatva. Az idő múlásával a kondenzátor kiszárad, lecsökken a kapacitás. Megnő az alapzaj, nagy hangerőnél lefullad az erősítő.
Ebből következik, hogy egy 10-20 éves korú erősítőnél első lépés a tápegység elkóinak cseréje. Minden kondenzátoron legalább két adat szerepel: a kapacitása, illetve az a legnagyobb feszültség,
amelyet tönkremenetel nélkül el tud viselni. (Nagyobb feszültségénél átütés következik be a kondenzátor lemezei között, amely visszafordíthatatlan folyamat.)
A csere alkalmával nagyobb kapacitást nyugodtan berakhatunk, azonban a feszültség  legalább akkora, vagy nagyobb legyen, mint amennyi az eredetin szerepel.
Ha az elkók közel vannak egymáshoz, fontos lehet, hogy a cserealkatrész is ugyanolyan átmérőjű legyen, ellenkező esetben nem fognak beférni.
  A JVC erősítőben eredetileg 8700 mikroFarados, 56V-os elkók voltak beépítve, ezek átmérője 30mm volt, amely nem hétköznapi érték. Ugyanis a szabványos sorban hozzá közel álló 10.000mikroFarados típusok nagy része 35mm átmérőjű, - ezeket nem tudtam volna beépíteni. Szerencsére az Üllői úti ismert alkatrészboltban sikerült olyan 10.000 uF-s, 63V-s típust beszerezni, amelynek a mérete is stimmel. Sajnos a régi kondiknak sok esetben nem azonos a lábtávolsága, ezért fúrógéppel tágítani kellett a NYÁKlemezben lévő lyukon. Ezután már csak be kellett forrasztani az új kondenzátorokat. A kipróbálás után meglepően javult az erősítő hangja, még kisebb hangerőn is érezhetően szebben szólt, mint előtte a kiszáradt elkókkal. Az összesen 1500Ft-os beruházás ennek fényében nem mondható soknak.



2. lépés: a recsegő potméterek javítása
Sokszor előfordul régi erősítőknél, hogy a hangerő, és hangszínszabályzók forgatáskor, a bemenetválasztók pedig átkapcsoláskor recsegő hangot adnak, amely azonkívül, hogy idegesítő, a hangfalaknak sem tesz jót. Célszerű erre már a vásárlásnál figyelni, mintsem utólag szenvedni a poti javításával. A legjobb megoldás értelemszerűen az, ha újra cseréljük a potmétert. Azonban az erősítőkben legtöbbször olyan kivitelű potikat találunk, amelyek boltban nem szerezhetőek be. Ilyenkor nem marad más hátra, mint a házilagos javítás.
Szerencsénk van, ha a poti a képen látható nyitott kivitelű, mert ebben az esetben nem kell kiforrasztani a panelről, és szétszerelni. A kontaktspray-kből többféle is van, egyik fajtájuk tisztításra, másik típusuk kenésre lett kitalálva. Ezek jelölésükben is megkülönböztethetőek egymástól: pl. Kontakt WL (= Waschlösemittel): tisztító, míg pl. a Kontakt 61 kenésre szolgál. Nem ajánlott azonban a  WD-40 spray használata mivel ez csak ideig-óráig szünteti meg a recsegést: az oldószer egy idő után elillan, a visszamaradó sűrű "trutymó" pedig nem javítja az érintkezést.

3. lépés: a hangfrekvenciás elkók cseréje
Az elkók kiszáradásának okai már ismertetésre kerültek az első pontban. Ha van türelmünk, célszerű az összes elkót újra cserélni: 5-10 Ft darabja - tehát anyagilag ez sem tekinthető komoly érvágásnak. Az elkók polaritására itt is ügyelni kell, ahogyan a feszültségükre is. Előfordulhat, hogy a bemeneten lévő illesztőkondi is elektrolit-kondenzátor. Ezt célszerű kidobni, és helyére MKT, vagy MKP típusú fóliakondenzátort tenni. Nagyságrendekkel jobb lesz tőle az erősítő hangja, és nem szárad ki évek múltával sem.

A cikk az eredeti, 2006 nyarán megjelent írás felhasználása alapján készült 2018. augusztus 7-én.
