A felső PMR frekvenciák programozása Yaesu VX-246 rádióba

Hiába régi készülék: nem kell lemondanunk az újonnan engedélyezett 9...16. számú csatornákról...

A kétezres évek elején bemutatott VX-246 PMR rádió hosszú évek alatt bizonyította megbízhatóságát: jelentős részük mind a mai napig használatban van.
A készülék 16 memóriahellyel rendelkezik, ám ezekre csak a gyártás idejében engedélyezett alsó 8 frekvencia programozható be a rádió billentyűzetéről. Nemrégiben 16-ra bővült a szabadon használható PMR frekvenciák száma. Bizonyára többen vannak olyanok, akik szívesen rádióznának a felső (egyelőre még "csendesebb", "nyugodtabb") 9-16 jelű csatornákon, ám nem szeretnék emiatt lecserélni az egyébként jól működő rádiójukat. A kedvtelésből rádiózók (PMR-DX) számára is alapvető szempont, hogy valamennyi engedélyezett csatornán képesek legyenek forgalmazni. Szerencsére mindezekre van megoldás: a rádiókészülék számítógéppel történő átprogramozásával.
A feladat végrehajtásához a VX-246-on kívül szükség lesz még:
- számítógépre,
- adatkábelre,
- programozó szoftverre.
Az alábbiakban ezeket mutatom be részletesebben:

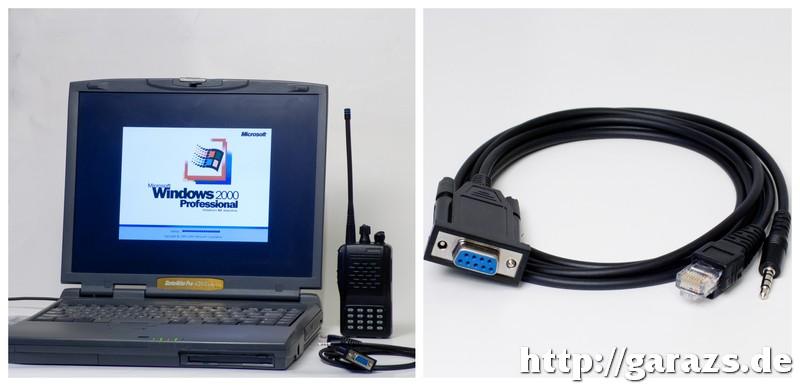

URH rádiók programozásánál gyakori hibaforrás, hogy a rádiónál jóval fiatalabb számítógépről próbálják meg a feladatot elvégezni, - sikertelenül. Sok esetben a mai PC-k egyszerűen túl gyorsak a régi szoftverekhez, ill. rádiókhoz. Ezért mindenképpen ajánlott a rádióval kb. hasonló korú hardvert, ill. operációs rendszert választani. Mivel a VX-246 az ezredforduló elejéről származik, ezért a programozáshoz egy 500 MHz-es Celeron ("Coppermine-128" - a PIII "lebutított" verziója) processzort, valamint 196 MB RAM-ot tartalmazó "őslaptopot" készítettem elő, amelyre Windows 2000 SP4-et telepítettem. (Retró érzés!)
Fontos, hogy a számítógép tartalmazzon hardveres RS-232-es soros portot, mert a különféle USB-s átalakítók általában nem működnek normálisan együtt az URH rádiókhoz való szoftverekkel.

Eredeti, gyári programozókábelt újonnan beszerezni ma már nem egyszerű feladat, használtan viszont itt-ott még előfordulhatnak. Utángyártott, vadonatúj kábelt ugyanakkor könnyedén vásárolhatunk "a népszerű, nemzetközi licitálós oldalról". ;) A képeken látható példány mindössze 7,99 €-ba került, - díjtalan házhozszállítással. Ugyan létezik belőle USB portos kivitelű is, mégis azt ajánlom, hogy ragaszkodjunk a soros portos verzióhoz. Az USB-s kábelek ugyanis tartalmaznak egy plusz illesztő áramkört, amelyből rengeteg a hamisítvány, - ezekkel nem lehet normálisan elvégezni a programozást, és csak bosszúságot, ill. rengeteg időveszteséget okoznak.
A programozókábel másik végén egy RJ45-ös, ill. egy 3,5 mm-es, négypólusú jack dugó található. Ez utóbbit kell a rádió headset bemenetére csatlakoztatni.

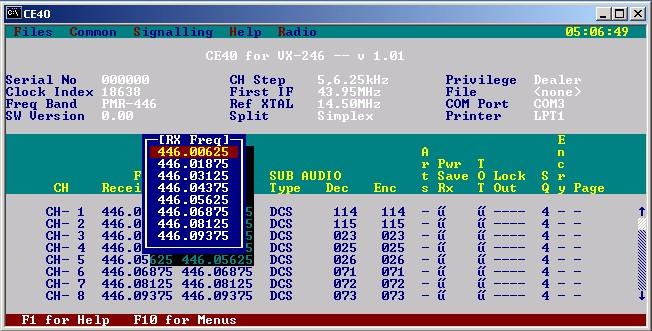

A Yaesu VX-246-hoz szánt CE40 jelű program képernyőképe
Tipp VMP-től: Amennyiben a DOS ablak betűtípusát, és karakterkódolását megfelelőre állítjuk, az "ű" betűk helyett a helyes "pipa" jelek fognak megjelenni.

A VX 246-hoz a CE40 jelű szoftvert forgalmazta a gyártó. Ezzel az MS-DOS-os programmal a rádió 16 memóriahelye könnyedén beprogramozható tetszőleges CTCSS/DCS kódokkal. Hibája viszont, hogy a frekvencia megadásakor csak a felugró listán megjelenő 8 db érték egyike választható ki, - ezek között pedig nem szerepel a 446,1-446,2 MHz (CH 9-16) közötti tartomány  - hiszen a rádió gyártásakor ez még nem volt a PMR rádiók számára kijelölve.

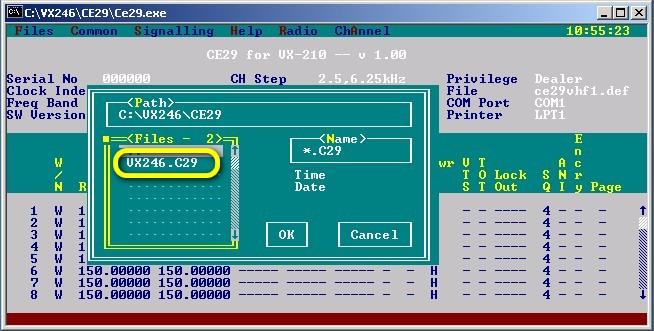

A megoldás a VX-246 "rokonához", a VX-210 ipari rádióhoz való CE29 jelű szoftver használata. Azért, hogy a VX-246 is programozható legyen vele, az elindítás után be kell tölteni a program könyvtárában található VX246.C29 nevű fájlt.

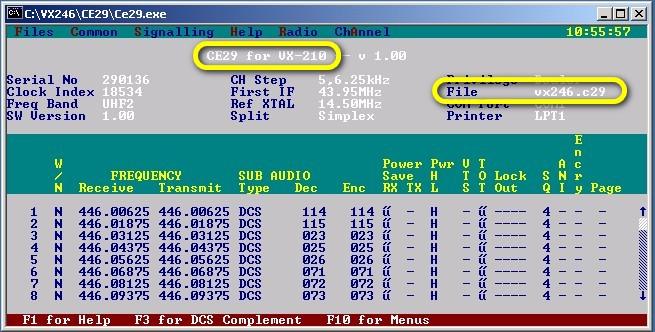

Amennyiben ez sikeres volt, a "File" rovatban megjelenik a VX246 neve. A "Radio" menü - "Download" elemét választva kiolvasásra kerülnek a csatlakoztatott készülék beállításai. Az alábbi képernyőképen jól látszanak a gyárilag beállított alapértékek, DCS kódok.

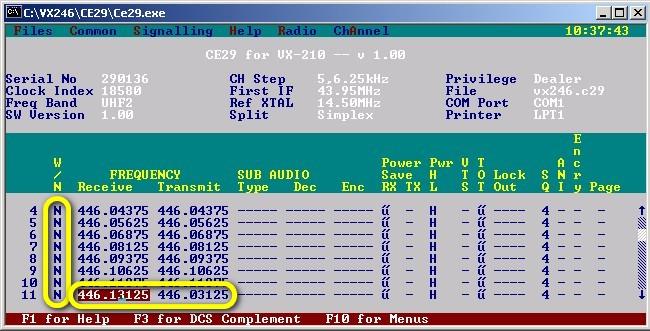

Nagyon fontos, hogy a W/N oszlopban lévő érték minden esetben "N" legyen (narrow = keskenysávú FM). Máskülönben az adásunk át fog zavarni a szomszédos frekvenciákra. A képen látható módon kézzel átírjuk a 9-16. számú memóriahelyek adatait a 9-16. számú csatornák frekvenciáival.
(A pontos értékek megtalálhatóak a "Milyen ingyenes frekvenciák használhatóak jelenleg Magyarországon?" című cikkben.

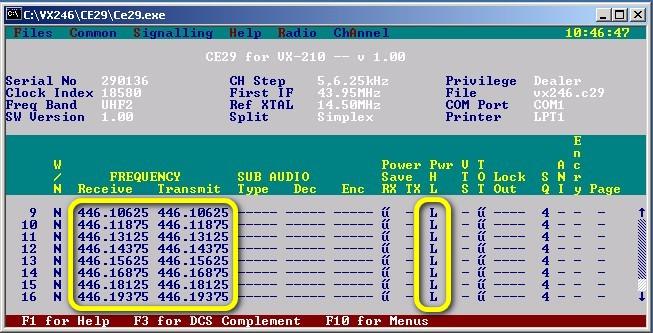

Az utolsó képen már a felső csatornák valamennyi adata helyesen szerepel. A "PWR H/L" rovatban lehetőség van a kimenő RF teljesítmény megnövelésére: "H" érték esetén 4 W-ra nő az adóteljesítmény. Mivel PMR rádióról beszélünk, ahol max. 0,5 W a megengedett érték, ezért sportszerűtlennek tartottam volna élni ezzel a lehetőséggel, - így valamennyi csatornához az "L" (low = alacsony) értéket állítottam be.

Az adatok ismételt ellenőrzése, átnézése után el kell menteni a beállításokat a "Files" menü "Save File" parancsával.
Ezután nincs más hátra, mint a "Radio" menü "Upload" elemét kiválasztva feltölteni a konfigurációt a készülékbe. Ennek sikeres megtörténte után a szoftverben az "Upload is completed" üzenet jelenik meg. A programból történt kilépés, a rádió kikapcsolása, valamint az adatkábel kihúzása után ismét üzembe helyezhető a készülék - amely immáron az új frekvenciákkal működik.

A cikkben bemutatott módosításokat mindenki csak saját felelősségére végezze! A nem megfelelő működésből, illegális szoftverekből, valamint a hozzá nem értésből adódó esetleges károkért, ill. azok  következményeiért semmiféle felelősséget nem áll módomban vállalni!

2018.10.21.
Szegecs
