A moduláció (FM löket) mértékének és a zajzár küszöbszintjének finomhangolása Alan 456 PMR rádión

Egy házilag is elvégezhető „tuning” lépésről-lépésre történő bemutatása…


Amikor először kipróbáltam az Alan 456-os típusú rádióját, azonnal feltűnt, hogy az adása kissé dinamikaszegény: másik készüléken meghallgatva halk volt a beszéd.
Ez nem azt jelenti, hogy a 456 egy rossz készülék lenne: mindössze arról van szó, hogy a tömegtermelés során nem érnek rá minden egyes készüléket egyesével bevizsgálni, és a maximumra hangolni, hanem egy középértéket állítanak be, amellyel a készülék az alkatrészek értékeinek minimális szórása mellett is még biztosan teljesíti a határértékeket.
A fent említett problémán szerencsére könnyedén lehet segíteni az FM löket (moduláció) utólagos, kézi beállításával. Ez a művelet max. 15 perc alatt végrehajtható extra műszerek nélkül is.
A zajzár érzékenységének állításával pedig a távolabbi adások vételét könnyíthetjük meg: nem kell állandóan a monitor gombot nyomkodni, ha szakadozik a vétel.

Az itt bemutatott változtatások — mivel fel kell nyitni a készülék házát — a garancia megszűnésével járnak. (Tekintettel arra, hogy egy kb. 16-17 éves készülékről van szó, ez aligha lehet szempont.)
Ugyanakkor az itt leírt módosításokat mindenki csak saját felelősségre végezze, a hozzá nem értésből, figyelmetlenségből adódó károkért semmiféle felelősséget nem tudok vállalni!

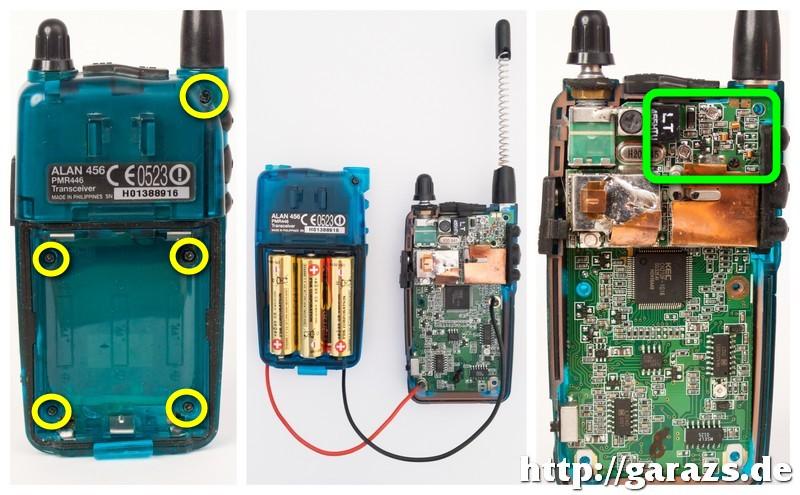

A munka megkezdése előtt el kell távolítani az elemtartó fedelét, valamint ki kell venni az esetlegesen bent lévő elemeket (akkukat) is. A hátlap az első fotón jelölt 4+1 csavar kitekerése után pattintható le.
A finomhangolás során is szükség van a rádió tápellátására — ezt  legegyszerűbben úgy tudjuk biztosítani, hogy a hátlapba visszapakoljuk az akkukat, majd 2 krokodilcsipeszes vezeték segítségével a rádió paneljára csatlakoztatjuk őket. (Az esetleges fordított polaritás kivédésére figyelni kell!) Ezek után a készüléket a főkapcsolóval bekapcsoljuk.
Alan 456
A zajzár küszöbszintjének állítója, ill. a moduláció szabályozója ugyanazon a nyáklemezen találhatóak, amely a készülék felső harmadában kapott helyet (a harmadik fotón zöld kerettel jelölve).
Mivel a potméterek a külső oldalon vannak, így a panelt nem kell kivenni a készülékből.

A trimmerek SM(D) kivitelben készültek, apró méretük miatt a beszabályozás esetleg gondot okozhat. Megfelelő méretű műszerész csavarhúzó hiányában 2,5 mm2-es tömör rézvezetékből is reszelhető megfelelő „szerszám”, vagy akár egy kellően széles kábelkötegelőből levágott darabból is kifaragható.


Ezek után jön a munka lényegi része:
A hangolás megkezdése előtt célszerű vékonyhegyű alkoholos filctollal megjelölni a potméterek gyári állását azért, hogy ha mégsem vagyunk elégedettek az eredménnyel, utólag vissza lehessen állítani az eredeti állapotot.

Alan 456
A zajzár küszöbszintjének beállítása

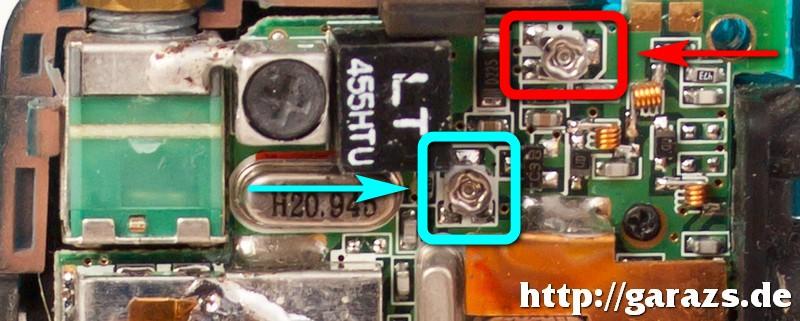

A fenti részletfotón piros kerettel jelölt potmétert az óramutató járásával ellentétes irányban addig tekerjük, amíg a rádió recsegni kezd, ekkor óvatosan visszafelé tekerve arra a szintre állunk be, ahol újra elhallgat a rádió. Ez a gyári állástól való kb. 2-3 fokos elforgatást jelent. A potméter nagyon érzékeny, ezért kifejezetten lassan, óvatosan kell állítani. Előfordulhat, hogy csak második−harmadik próbálkozásra fog sikerülni a megfelelő szint beállítása.

A moduláció erősségének növelése
Mielőtt a beállításhoz hozzákezdenénk, szükségünk lesz egy másik PMR rádióra, vagy szkennerre, amelyet a behangolni kívánt rádió frekvenciájával azonos csatornára állítunk.
Világoskék színnel jelöltem azt a trimmert, amelyet balra tekerve növelhetjük, míg ellentétes irányba mozgatva akár a 0-ra is csökkenthetjük a modulációt. (Ez utóbbinak persze nem sok értelme van.☺)

A rádiót adásra kapcsolva beszéljünk a mikrofonba normál távolságból, majd eközben (lehetőleg fejhallgatóval) figyeljük a másik rádióban, hogyan változik hangunk a löket szintjének óvatos (!) növelésével. Lesz egy olyan pont, ahol hallhatóan torzulni kezd a hang.  Ekkor kell egy kicsit visszább tekerni a trimmert, és ezzel be is állítottuk a modulációt megfelelő szintre.
Fontos, hogy ezt a beállítást csak mértékkel (!) alkalmazzuk, mivel a túlvezérelt rádió átzavarhat a szomszéd frekvenciákra, továbbá a vételi oldalon rossz beszédérthetőséget okoz, amely éppen ellentétes eredeti céljainkkal.
Nagyon fontos kiemelni, hogy a fent bemutatott két potméteren kívül a panelon semmilyen más szabályozószervhez ne nyúljunk, mert azok eltekergetése után a rádiót már csak szakszervizben fogják tudni újra üzemképes állapotba hozni.


Ez a cikk 2018.10.19-én készült, az eredeti  — 2004.03.20-án megjelent — bemutatóm átdolgozásával.
