Alan Mt Plus mikrofon teszter

Hasznos műszer CB-s hibakereséshez

Alan MT Plus mikrofonteszter
A CB rádiót használóknál leggyakrabban jelentkező problémák (pl.: nincs kimenő adás, vagy recseg a hang az ellenoldalon) sok esetben nem is a rádió, hanem a rácsatlakoztatott mikrofon hibájából adódnak. Főleg a régi kézibeszélőknél fordulhat elő, hogy elenged egy forrasztás, vagy az állandó mozgatás miatt megszakad az egyik szál a spirálkábelben.
Probléma esetén a készülék kiszerelése előtt érdemes egy másik (garantáltan jó) mikrofonnal is kipróbálni a rádiót. Ha a hiba abban az esetben nem jelentkezik, akkor az eredetileg használt kézibeszélő lesz a ludas. Bár a CB-s kézibeszélők nem bonyolult szerkezetek, meghibásodásuk esetén nem mindegy, hogy mennyi idő alatt találjuk meg a hiba forrását. Ezt a szerviztevékenységet könnyítik meg az ún. mikrofon teszterek, mint pl. az Alan Mt Plus is.

Az eszközzel a mikrofonbetét, ill. a PTT gomb működőképessége mellett a spirálkábel belső ereinek szakadásmentessége is ellenőrizhető. A mikrofon teszter bekapcsolása az előlapon lévő, nagyméretű Volume feliratú hangerőszabályozó elforgatásával történik. Ekkor a fölötte lévő piros LED fénye jelzi a működőképességet.
Alan MT Plus mikrofonteszter

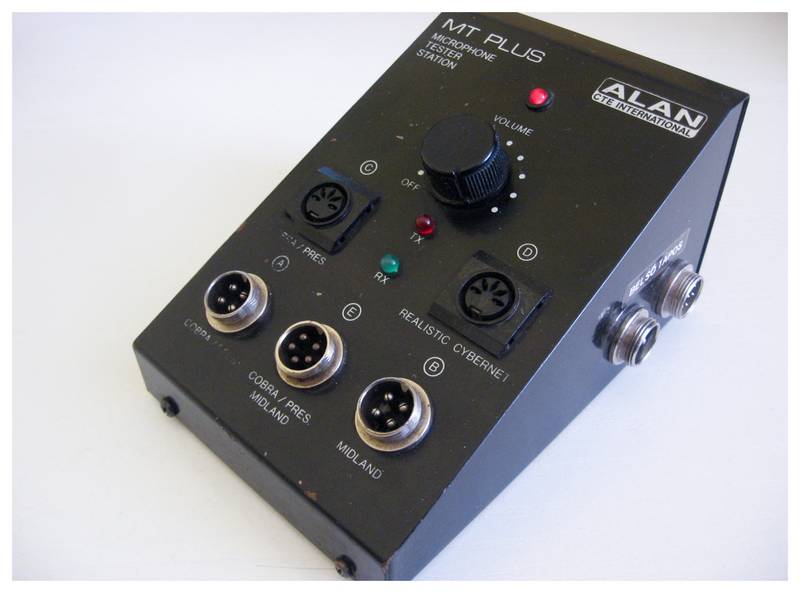

A feketére fújt fém készülékházon többféle CB-s mikrofon aljzat található:
— a négypólusú csatlakozók közül az „A” jelű a President, ill. Cobra gyártmányú készülékekhez, míg a „B” a Midland rádiókhoz illő mikrofonokat tudja fogadni. (Utóbbiakban az adás, ill. vétel vezérlését végző szálak bekötése fordított a President szabványhoz képest.)
— az ötpólusú tuchel aljzat idehaza kevésbé gyakori a CB rádióknál: a „C”, ill. „D” aljzatba ilyen kézibeszélők köthetőek.
— szintén ötpólusú, de a „klasszikus” CB-s kialakítású (kiesés ellen menettel védett) az „E” jelű aljzat.

A teszteszköz jelenlegi tulajdonosa az előbbiekben bemutatott csatlakozási lehetőségek mellett három másikat is beépített utólagosan a doboz oldalára.
Ezek közül az egyik a hatpólusú CB-s csatlakozó azoknál a mai modern rádióknál fordul elő gyakran, amelyeknél a csatornaléptetés is elvégezhető a kézibeszélőről: ehhez kell a plusz egy szál vezeték.

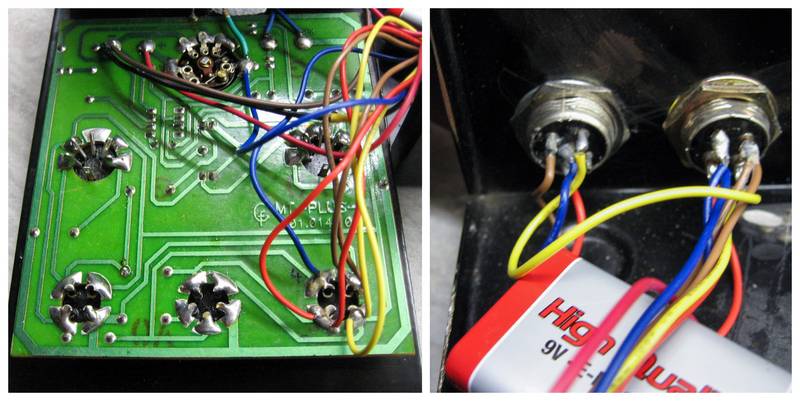

A másik oldalra szerelt két aljzat pedig a tápfeszültséget igénylő elektret betétes, vagy belső erősítőt tartalmazó dinamikus mikrofonok részére került beépítésre.
Alan MT Plus mikrofonteszter

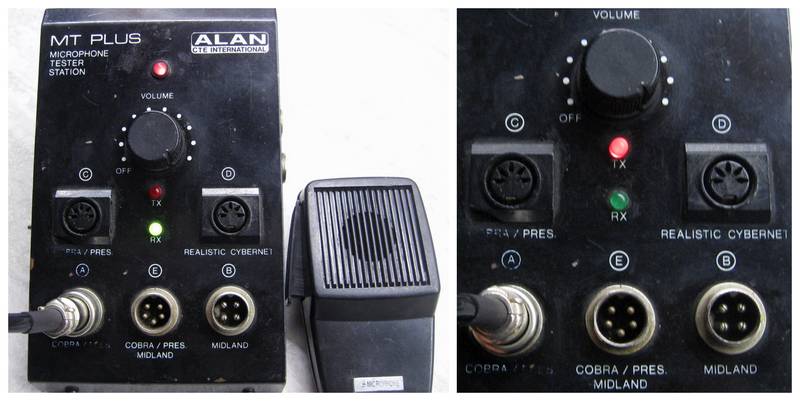

A mikrofon tápellátását a doboz belsejében található 9 voltos blokkcella biztosítja, és ezzel egyidőben ellátja energiával a készülék egyetlen aktív elemét: a hangszórót meghajtó műveleti erősítőt is. A tesztelni kívánt mikrofon csatlakoztatásakor az előlapi zöld LED fénye jelzi a vételi módot kapcsoló szál szakadásmentességét. Az adásgomb megnyomásakor a zöld LED kialszik, és amennyiben ezzel párhuzamosan a piros TX LED világítani kezd, akkor megnyugodhatunk, hogy az adást vezérlő szál is rendben van. Benyomott PTT-nél a mikrofonba beszélve a beépített hangszórón keresztül hallani kell a tesztelő hangját — ha a mikrofonbetét működőképes. Az esetleges kontakthibák (amelyek a recsegéseket okozzák) kiszűrhetőek, ha ilyenkor a csatlakozónál, ill. a kábelbevezetésnél megmozgatjuk a spirálkábelt.


A bemutatott készülék tulajdonosa, ill. a termékfotók készítője az index fórumos Tankiszt topictárs.
