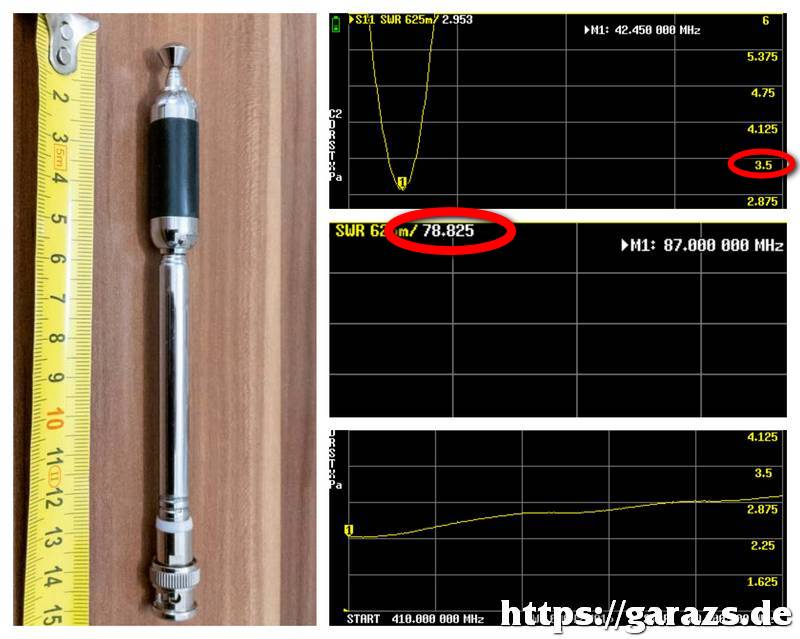

Az Albrecht Handscan (más országokban pedig megannyi más) néven forgalmazott teleszkópantenna a gyakorlatban minden olyan sávban alkalmatlannak bizonyult, amelyet a forgalmazó egyébként a termékleírásban működési tartományként megadott. A rossz tapasztalatokat a műszeres méréseim is alátámasztották. Mivel eleve úgy kaptam meg tesztelésre a weblapom állandó olvasójától, hogy „Csinálj vele amit akarsz, különben kidobom a kukába!”, ezért úgy gondoltam, hogy nem veszíthetek semmit azzal, ha a mérések befejezését követően szétszedem a tekercstestet — kíváncsi voltam ugyanis, hogy van-e benne valami, vagy csak átverés az egész?

---

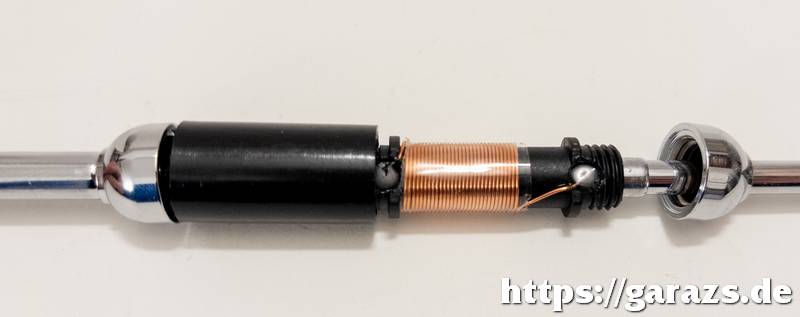

Előzetesen arra számítottam, hogy az antenna nem bontható meg roncsolásmentesen — épp ezért kellemes meglepetés volt, amikor két fogóval ráfogva, majd ellentétes irányba megtekerve könnyedén lecsavarhatóvá vált mindkét kupak. A műanyag serleget óvatosan lehúzva előbukkant a tekercs is:

Nagy kérdés, hogy mi alapján számolták ki (ha egyáltalán kiszámolták) a csévetest átmérőjét, ill. a menetszámot, mindenesetre az tény, hogy ez a tekercs így, ebben a formában alkalmatlan az antennához. Előkerült a jó öreg csehszlovák Lidokov forrasztópáka, aminek segítségével leforrasztottam a tekercs végeit, és letekertem a zománcozott huzalt a csévetestről, „jó lesz ez még valamire” felkiáltással. Szükség volt a csehszlovák pisztolypáka 75 wattjára, mert a nagy fémfelület elszívja a hő jelentős részét.

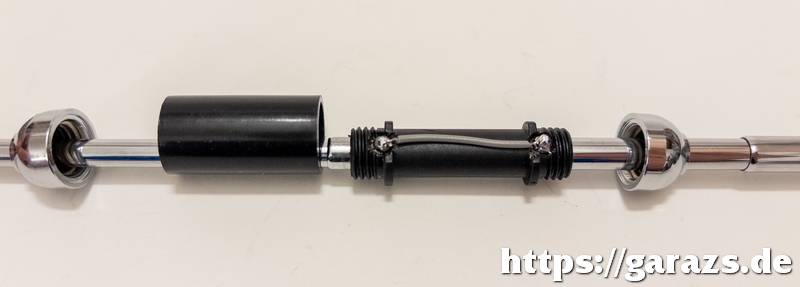

Az átalakítás utolsó lépéseként egy előre méretre vágott vezetékdarabbal átkötöttem az egykori tekercs két végpontját, majd óvatosan összecsavaroztam az alkatrészeket. A zárókupakok visszatekerése után már semmi nem utalt arra, hogy ez egy átalakított antenna. Következhetett a mérés, amelyhez ezúttal is egy NanoVNA H4-et használtam, a legfrissebb firmware-rel.

A tekercs eltávolításával az Albrecht Handscan egy egyszerű negyedhullámú antennává vált, amelynek fizikai hossza nem változott: összetolva 13,5 cm, míg teljesen széthúzva: 63,5 cm. Ezekkel a méretekkel (képlettel kiszámolva) elméletileg a 118…500 MHz-es sáv fedhető le a hossz megfelelő beállításával.

Ennek a sávnak egy részét a műszeres navigáció, míg másik felét a szintén szabadon hallgatható kommunikáció használja.

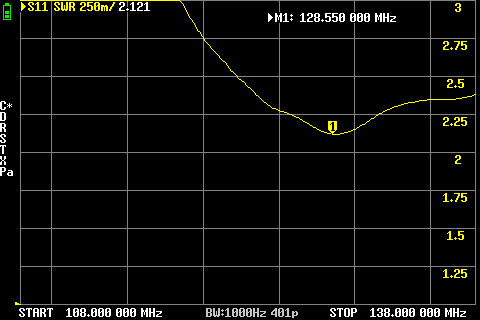

Valamennyi elemet teljesen széthúzva az airband sávon belüli legalacsonyabb SWR érték 128,550 MHz-en volt mérhető: 1:2. Mivel az antennát jobban széthúzni már nem lehet, ezért a rezonanciafrekvenciát „lentebb tolni” sem lehetséges.

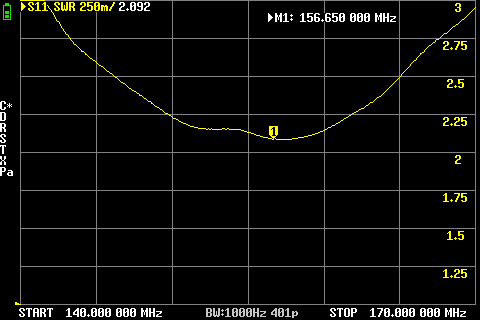

A VHF sávon a legjobb hatásfokot akkor sikerült elérnem, ha a felső két tagot teljesen összetoltam, így 1:2-es lett az SWR (156 MHz-en). Az elemek hosszának változtatásával nem sikerült javítani az értéken: pár centis mozgatásra azonnal 6 fölé ugrott az SWR.

---

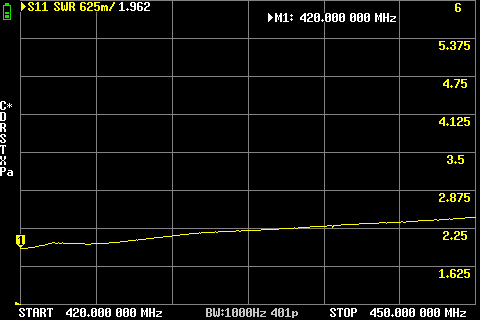

Valamennyi sáv közül az UHF-en mutatkozott a leginkább használhatónak az átalakított antenna: az összes elemet teljesen összetolva végig 2 körüli SWR-értéket mértem a teljes mérési tartományban:

---

Nem könyveltem el nagy sikerként a kísérletet: a „teljesen használhatatlan” kategóriájú antennából sikerült egy „igazából sehol sem különösen jó” példányt faragni. UHF-en ugyan egészen elviselhető lett az eredmény, de ilyet, vagy ennél jobban simán tud egy egyszerű gumiantenna is, pár ezer forintért. Utóbbi ráadásul rugalmas is szemben az Albrecht-tel, amely egy óvatlan mozdulat következtében simán kitöri az aljzatot a rádióból. Az AE6157 Handscan antennához képest árban is, ill. műszakilag is jobb egy-egy gyári gumiantenna a hallgatni kívánt sávokra.
