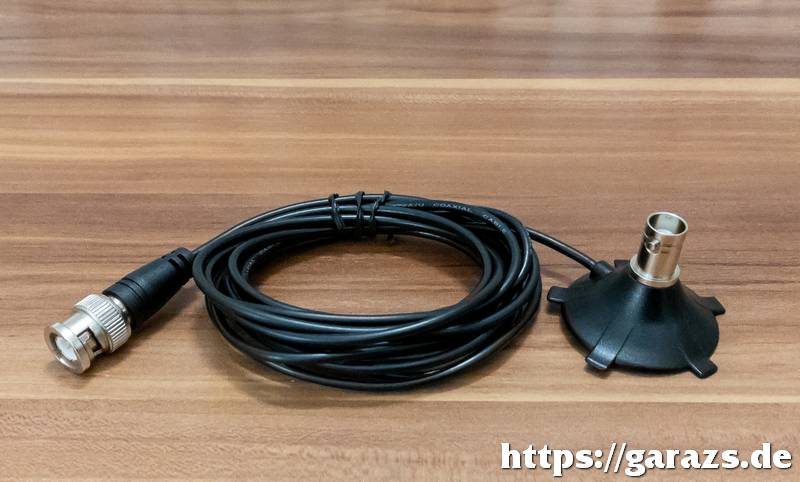

„Csinálj vele amit akarsz, mert különben kidobom a kukába!” — mondta feldúltan weblapom egyik állandó olvasója: Balogh Péter úr, miközben kezembe nyomta a fenti fotón látható BNC aljzattal szerelt mágnestalpat. Mint az a beszélgetés során kiderült, azért vásárolta ezt a kiegészítőt, hogy a kézi rádióját hatékonyabban tudja használni külső antennák segítségével. A gyakorlatban azonban azt tapasztalta, hogy ezzel a Midland mágnestalppal nemhogy nem javult semmit a vétel, hanem még rosszabb is lett (!), mint amikor a gumi/teleszkóp antennát közvetlenül a rádiókészülék csatlakozójára tekerte.

A Midland Mini néven is forgalmazott kiegészítő mágnestalp része mindössze 3,5 centiméter átmérőjű, ám ez nem jelent gondot, hiszen úgysem 1…1,5 méteres pálcákat tekernek rá, amelyekkel aztán 110-es tempóval repesztenek az autópályán.

Szemrevételezés alapján nem láttam semmiféle problémát sem a mágnestalpnál, sem a csatlakozóknál. Gyenge pontnak tartom ugyanakkor a 2,4 méter hosszú RG174-es koaxkábel alkalmazását. Ez a kábeltípus ugyan kifejezetten rugalmas, és kis átmérőjű, cserébe már alacsony frekvencián, és viszonylag rövid szakaszon is jelentős csillapítással rendelkezik. Emiatt leginkább csak készülékházon belüli panelek összeköttetésére alkalmas, ahol az 5…10 centis szakaszoknál még nem jelentkezik számottevő veszteség.

Előszedtem a nemrégiben vásárolt NanoVNA H4 analizátoromat, majd kalibrálás után méréseket végeztem VHF, ill. UHF sávon is úgy, hogy a műszer egyik bemenetére a mágnestalpon lévő aljzatot, míg a másik végére az RG174 kábel végén lévő BNC csatlakozót kötöttem.

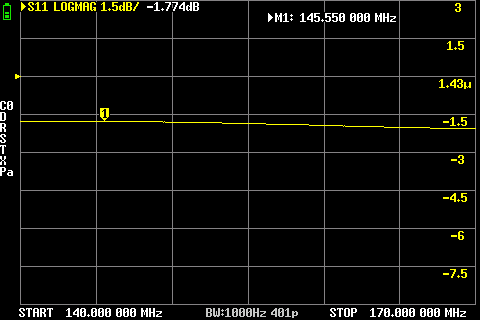

A 140…170 MHz közötti sávban még „csak” 1,7 dB a kábel csillapítása…

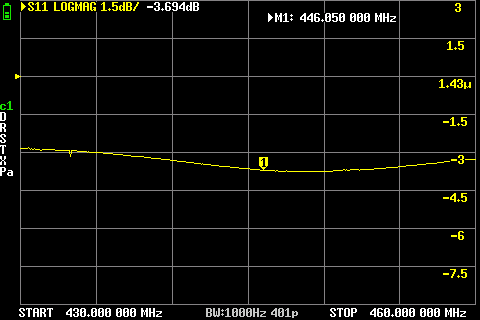

430…460 MHz között viszont már 3,7 dB a veszteség — vagyis az antenna jelének több mint fele elvész a rossz minőségű koaxon.

Ezt követően összehasonlító mérésként néhány hasonló (2…4 méter közötti) hosszúságú, de vastagabb (RG58, ill. H155) kábelt is megmértem: azok még UHF sávon is jóval alacsonyabb (tipikusan 0,4…0,9 dB-es) csillapítással rendelkeznek.

Összegezve tehát: hiába a külső antenna, ha a hitvány koax „megeszi” a nyereséget… Ennek tükrében a Mini Mag 6.000 Ft-os fogyasztói árát kifejezetten sokallom: ha az ember levágja róla az RG174−es kábelt, majd vesz hozzá 2-3 méter normális minőségű (H155) koaxot, a végére pedig minőségi BNC csatlakozót, máris 10.000 Ft-nál jár a számla végösszege.

---
