BEAG MD-14N
Általános célú, dinamikus kézimikrofon…

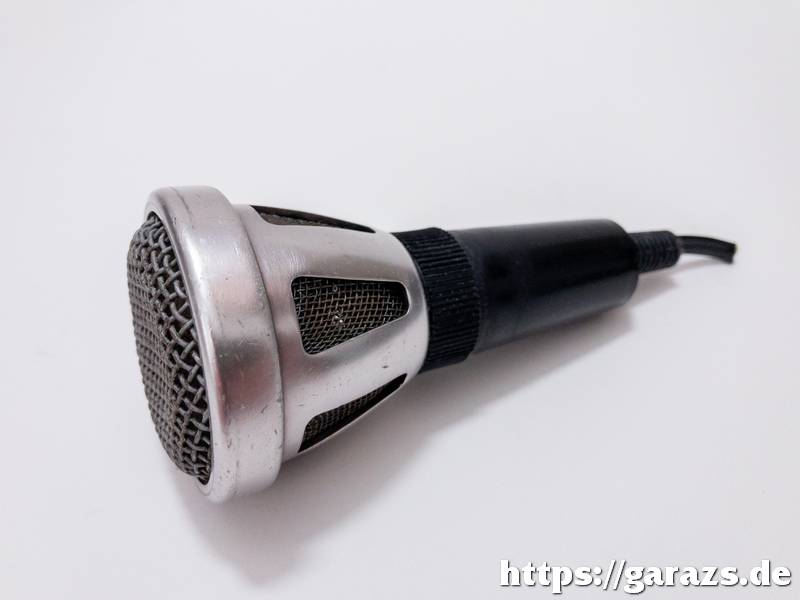

![BEAG MD-14N viharvert állapotban](kepek/beag_md14n_1.jpg)
Bevezető
Az MD-14 mikrofon minden
bizonnyal ismerős lehet azoknak, akik a ’70-es, ’80-as,
’90-es években Magyarországon éltek. Ha típusszám alapján
nem is, külsőre mindenképpen. Ahogyan azt a szegecs.de egykori virtuális
Dizájncenterében is írtam: „Ilyenen mondta be a strandon
a kasszás néni, hogy »Kovács Pistikét várják a szülei a
pénztárnál!«, ilyen mikrofonba szólt naponta ki tudja
hányszor a buszsofőr a hetes buszon, hogy »A Felszab’ tér
következik«, de ugyanúgy megtalálható volt és az a mai
napig is a MÁV-nál, illetve sok iskola évnyitóján,
évzáróján az igazgató szája előtt…” ☺Sokáig nem
tudtam, hogy valójában egy magyar gyártmányú eszközről van
szó: a Budapesti Elektroakusztikai Gyár,
— vagyis a BEAG termékéről.
Az MD-14-et általános célú,
beszédmikrofonnak tervezték, amelyet többek között
rendezvényhangosításnál, bemondó-, ill. utasítórendszereknél
lehet használni.
Formavilág
A BEAG mikrofonjai
kísérteties hasonlóságot mutatnak az ismert nyugati gyártók
(AKG, Shure, Sennheiser, stb.) korabeli termékeinek
formavilágával. Nincs ez másképp az MD-14N esetében sem: itt
az „ihletet” minden bizonnyal a holland Philips
cég EL6031P típusa adhatta, amelyet az ötvenes évek
közepétől a hatvanas évek elejéig gyártottak, és jellegzetes
formája, valamint a virágtermesztéséről híres Hollandia
miatt egyszerűen csak tulipán mikrofonként ismer a szakma.
Az alábbi, 1960-ban készült fotón az egykori kubai elnök,
Fidel Castro beszél öt darab Philips EL6031P mikrofonba:
![Fidel Castro beszél a Philips cég EL6031P mikrofonjaiba 1960-ban](kepek/Philips_EL6031P.jpg)
Fotó: AFP hírügynökség
Csakhogy amíg a Philips
mikrofonjának háza masszív fémöntvény, addig a BEAG-é
egyszerűbb, lemezből mélyhúzással készített. Feltehetően az
olcsóbb gyárthatóság áll emögött, de az is elképzelhető,
hogy a BEAG-nak egyszerűen nem álltak rendelkezésére
komolyabb fémipari megmunkáló gépei.
Az MD-14 — mint az egyik
leghosszabb ideig gyártásban volt mikrofon…
Legkorábbi írásos
említését a Technika című folyóirat 1966 májusi
számában találtam meg. „Az Elektroakusztikai Gyár
termékeiről” című cikkben így mutatják be a típust: „Az
MD 14 N széles körben, de főként professzionális célra
alkalmazott különlegesen nagy mechanikai stabilitású, jó
minőségű dinamikus iránymikrofon. Felhasználási területe
— TV, rádió, filmtechnika, bemondó, riportermikrofonként
ELA célokra, szabad-zárt téri hangosítások,
járműhangosítás, zenei felvételek — rendkívül
széleskörű.”
2004-ben pedig még magam
is vásárolhattam egy újonnan gyártott példányt a zuglói,
Fogarasi út elején található utódcég irodájában.
A beag.hu oldalról
2018-as az utolsó mentés a web.archive.org adatbázisában,
majd ezt követően az oldal elérhetetlenné vált. Ugyanakkor
a 2018-as a terméklistában még szerepel az MD-14, mint
újonnan megvásárolható termék. Ez alapján több mint öt
évtizeden át (!) volt gyártásban a típus a konstrukció
bárminemű változtatása nélkül. Ez azért szép teljesítmény…
![BEAG hirdetés](kepek/beag_md14n_5.jpg)
BEAG mikrofonok reklámja a
Lobogó c. újság egyik, 1972-es számából — Forrás: Arcanum
ADT
Felépítése
![BEAG MD-14N felépítése](kepek/beag_md14n_2.jpg)

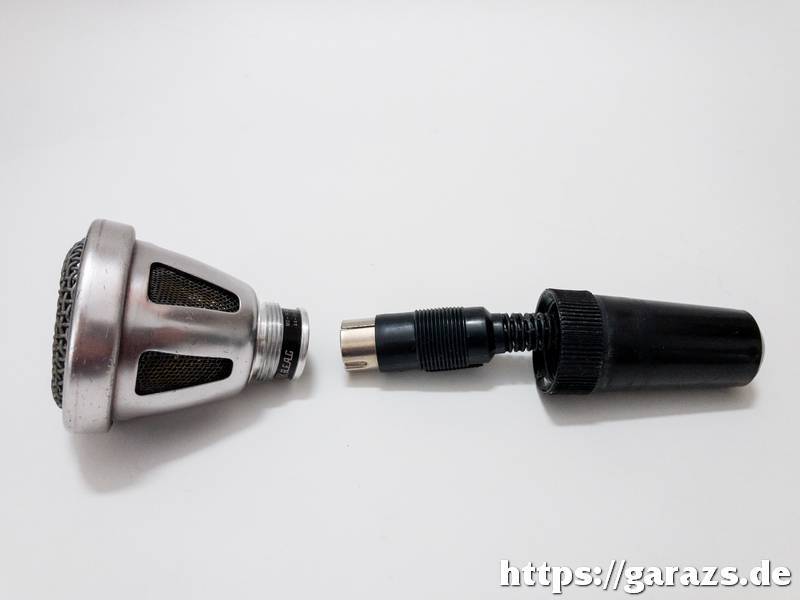

Az MD-14 a legtöbb BEAG
mikrofonnal egyező módon három fő részből: a mikrofonfejből,
az abba csatlakozó DIN tuchel dugóból, valamint a
csatlakozót a kieséstől védő, ill. a kézbe foghatóságot
lehetővé tevő nyélből áll. A mikrofonhoz eredetileg magyar
nyelvű használati útmutató, kitöltött, lepecsételt
garanciafüzet és egy kis műbőr hordtáska is járt.
Fellelési állapot
![BEAG MD-14 mikrofon Ikarus 256-os autóbuszban](kepek/beag_md14n_4.jpg)

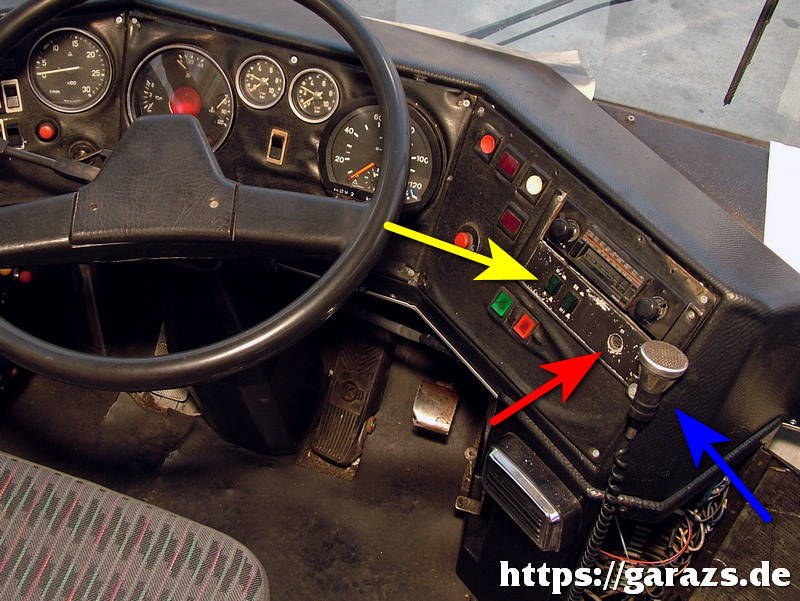

A cikkben látható színes
fotókon szereplő példány egy 1989-ben gyártott Ikarus 256
távolsági autóbuszban szolgált utastájékoztató mikrofonként
egészen 2006-ig. Azért, hogy a gépkocsivezető, ill. az
idegenvezető is egyaránt könnyen elérje, a tartókengyelt a
műszerfal jobb szélére helyezték (kék nyíl). A 24 voltos
feszültségről üzemelő hangerősítőhöz a fenti képen piros
nyíllal jelölt tuchel aljzaton keresztül csatlakozott a
mikrofon, a sárgával jelölt kapcsolók pedig az erősítő ki-,
ill. bekapcsolását, valamint a bemenetváltást
(mikrofon/rádiósmagnó) végezték.
A gyári mikrofonkábelt ebben
a buszban utólagosan árnyékolás nélküli (!), közönséges
telefonspirálkábellel pótolták.
A fedélzeten töltött évek
nem tettek jók a mikrofonnak: a szemrevételezés során
kiderült, hogy bár a folyamatos rázkódás nem tett benne
kárt, a rendszeres használattól esztétikailag igencsak
kifogásolható állapotba került. Sajnos a konstrukcióból
adódóan a mikrofonház nem szedhető szét roncsolásmentesen,
így nincs lehetőség a belső porvédő szivacsok
kitakarítására, fertőtlenítésére, esetleg cseréjére, ahogyan
a lekopott védőrácsok felújítására sem. Nyilván ezerszer
különb módon néz ki egy dobozban tartott, max. évente 1-2
alkalommal elővett példány, mint egy olyan, amelyik
télen-nyáron, melegben-hidegben kilométerek százezreit
tudhatja maga mögött, és ki tudja hányan köpködték tele azt
az utak során…
Műszaki adatok
A cég kétezres évek elején
még létező weblapja mára már nem érhető el, ám — hála a
web.archive.org-nak — a töredékei még fellelhetőek. A
szűkszavú termékismertetőben az alábbi műszaki adatok
szerepelnek:
Átviteli sáv: 100-15000 Hz
Impedancia: 200 Ω ± 30%
Szabadtéri érzékenység: 1,5 mV/Pa
Irányjelleggörbe: kardioid
Méretek: Ø 49 x 60 mm
Tömeg: 0,11 kg
Bekötés

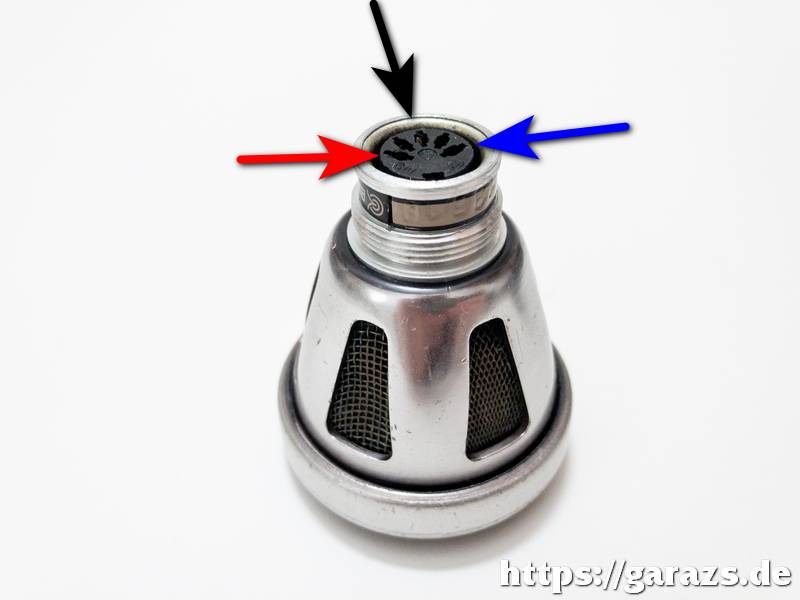

A mikrofonfej alján nem a
régóta általánosan használt XLR „papa” található, hanem —
feltehetően a kisebb méret miatt — DIN41524 típusú, ún.
tuchel aljzat. A képen fekete nyíllal jelölt érintkező
galvanikusan össze van kötve a fém házzal (GND). A piros
nyíllal jelölt ponton a pozitív, míg a kéknél a negatív
(ellenfázisú) jel vehető le a tekercsről. Aszimmetrikus
bekötésnél a földet és a negatív szálat össze kell kötni.
![BEAG MD-14N mikrofonfej bekötése](kepek/beag_md14n_3.jpg)
Végül szeretném megragadni
az alkalmat, hogy megkérjem a radiomuseum.org szerkesztőit:
ezúttal ne nyúlják le a fotóimat forrásmegjelölés nélkül!
Főleg úgy ne, hogy miközben levágják róla a garazs.de-s
vízjelet, ráadásképp még etikátlanul rá is rakják a
sajátjukat — ahogyan azt korábban tették. Köszönöm!
2024.03.20-22.
