President és Stalker CB rádiók megakadt, lelassult mutatós műszerének javítása

Egy bosszantó hiba egyszerű gyógyítása...

A régebbi President (Grant, Jackson, stb.) ill. Stalker CB rádióknál gyakori hibajelenség az előlapon található analóg műszer "elfáradása": csúcsértéken marad a mutató, amely nem tér vissza a skála bal oldalára — még kikapcsolás után sem.

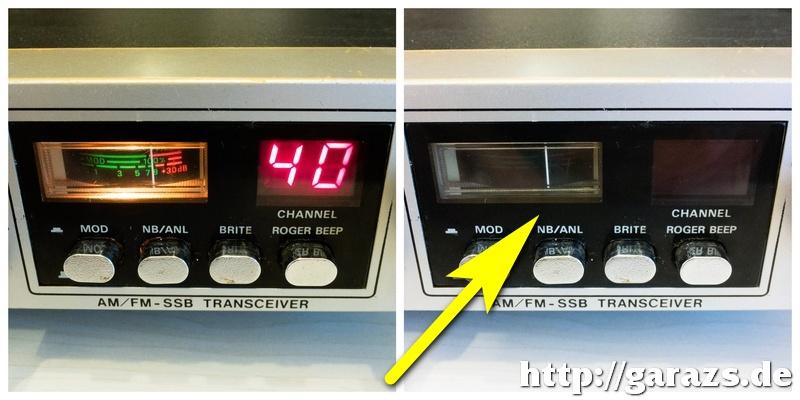

Kiakadt kijelzőjű deprez műszer
Az ún. Deprez-elven működő műszer lengőtekercse alul, ill. felül is csapágyazva van a műanyagból készült műszerházban. Mivel ezek az adó-vevők bőven túl vannak a 30. születésnapjukon is, ez idő alatt előfordulhat, hogy a hézagolás pár század millimétert zsugorodott, ezért szorul, vagy akad meg a mutató működés közben. Szerencsére a hiba házilag is javítható minimális gyakorlattal, ám annál nagyobb odafigyeléssel. A CB rádiók előlapja mögött viszonylag sűrűn helyezkednek el az alkatrészek, ezért a javítás tényleges megkezdése előtt kissé meg kell bontani a készüléket.
A szétszedés módja.

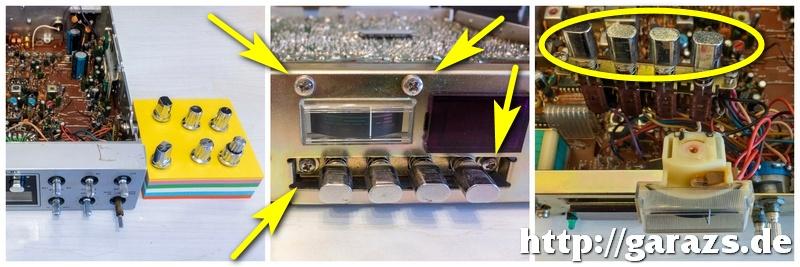

Első lépésben az oldalt található csavarok kitekerését követően a rádió alsó, ill. felső fedlapját kell eltávolítani. Ezután az előlapi kezelőszervekről le kell húzni a forgatógombokat. Itt nem árt az óvatosság, mert a 25-30 éves rádióknál könnyen a potméter, vagy kapcsoló tengelye is kijöhet, amelyet csak az alkatrész teljes cseréjével lehet orvosolni. Az előlap eltávolítása után a rádiót szemből nézve a műszert tartó kengyelt, valamint a nyomógombsort rögzítő csavarokat kell kitekerni (második képen a sárga nyilak jelzik). Ezután a készüléket megfordítva óvatosan kihúzható a helyéről a nyomógombsor, valamint maga a műszer is. Ezt követően a műszert meg kell fordítani (a forrasztási pontok lefelé nézzenek!).
A hiba javítása.

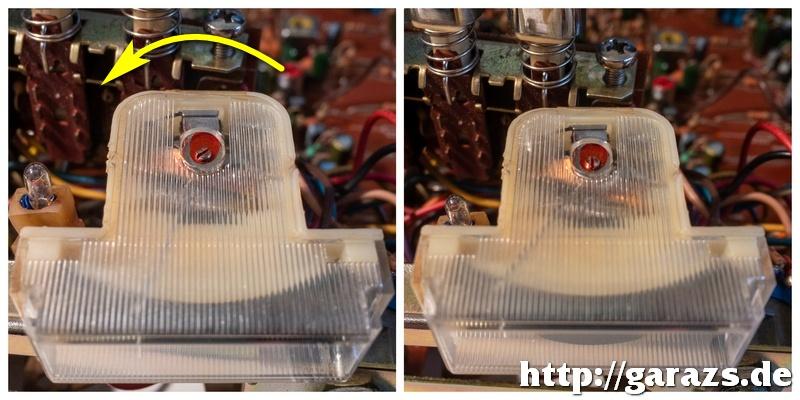

A fenti képen jól látható az az aprócska csavar, amelyet a véletlen kimozdulástól piros lakk, a porosodástól pedig egy kívülről felragasztott cellux darabka véd. A cellux eltávolítása után a csavar hornyába kell egy megfelelő (!) méretű, műszerész csavarhúzót illeszteni. A legtöbben ennél a pontnál teszik véglegesen tönkre a műszert, amikor nem megfelelő méretű csavarhúzóval esnek neki a beállításnak, vagy normális szerszámok hiányában az otthon talált hajcsattal, esetleg konyhai kés hegyével próbálkoznak. A puha, sárgarézből készült csavar pillanatok alatt kicsorbul, a horonyból kiugró szerszám pedig nagy eséllyel véglegesen eldeformálja a mérőművet. A csavaron balra kell egy negyed, max. fél fordulatot tekerni, a képen látható módon. Ezután az eltávolított cellux darabkát pótoljuk a por elleni tömítettség további biztosítása érdekében, majd a készüléket a szétszedéssel ellentétes sorrendben összeszereljük.

A műszer javítása során felhasználtam Gálusz Antal (Tóni bácsi) Index fórumon közzétett hasznos tanácsait is.

2019.12.03.
