D-Star gyorstalpaló

Kezdő lépések a D-Star rendszerhez való csatlakozáshoz...


A rádióamatőr célokra szánt digitális URH rendszerek közül a D-Star az egyik legrégebbi: hivatalosan 2001-ben született meg, Japánban. Sajnálatos módon a digitális szabványok kidolgozásakor a rádiógyártók nem törekedtek közös megegyezésre, helyette mindegyikük létrehozta a saját zárt rendszerét, amelyekhez értelemszerűen csak az általuk gyártott készülékekkel lehet csatlakozni. A D-Star rendszerhez az ICOM és a Kenwood cégek gyártanak adó-vevőket.
Hazánkban az első D-Star átjátszó az évtized első felében került felszerelésre a Vác melletti Naszály csúcsra. 2014-ben a budapesti HG5RUD átjátszóval bővült a hálózat. Tisztán D-Star rendszerű átjátszók találhatóak még Fonyódon, ill. Érden is. Ez utóbbi létesítésének értelme megkérdőjelezhető, hiszen Érdről könnyedén elérhető a budapesti átjátszó, a fővároson kívül lakóknak viszont nem jelent érdemi segítséget az érdi átjátszó léte, mivel annak alacsony telepítési magassága miatt erősen korlátozott az elérhetősége. Eközben a mai napig (2021 tavasz) ellátatlan a teljes keleti országrész, ahogyan a Balaton környékétől eltekintve a Dunántúl is. Ha a D-Star rádiók viszonylag magas ára nem lenne eléggé elrettentő a magyar amatőrök számára, az átjátszók hiánya biztosan az.
Szintén nem segíti a D-Star hazai elterjedését az a tény sem, hogy a kezdők részére nem érhetőek el magyar nyelvű ismertetők, amelyek a rendszer alapvető bemutatása mellett segítséget nyújtanának ahhoz is, hogy hogyan kell az újonnan vett készüléket beprogramozni a kapcsolatot létesítéshez.
Az interneten keresgélve fellelhetőek ugyan 8-10 évvel ezelőtti prezentációk Power Point diái a neten, ezek azonban a hozzájuk szükséges magyarázat nélkül egy kezdőnek nem sok segítséget adnak, ráadásul a bennük szereplő információk egy része is mára rég elavult, vagy aktualitását vesztette. Szintén nem sokra megy az újdonsült felhasználó azokkal a leírásokkal, amelyek azt mutatják be, hogy hogyan kell átjátszót telepíteni, vagy azt, hogy hogyan csomagolódik be a hibajavító bit a digitális adatcsomagba. Maradnak tehát a külföldi, elsősorban angol nyelvű oldalak, ezek viszont értelemszerűen a saját országuk rendszerét mutatják be, a magyarországi sajátosságokat nem tartalmazzák, és nem is tartalmazhatják. A szakmai támogatás teljes hiánya meg is látszik a hazai D-Star forgalomban: míg a magyarországi D-Star hálózat online logjában napi (!) 2-3 hívójel szerepel, addig pl. a szomszédos Ausztria XLX232 jelű csoportjában folyamatos a forgalmazás, a lista alján szereplő (legrégebbi) bejegyzések is mindössze néhány órásak. Ha mindezek nem vették el a T. Olvasó kedvét attól, hogy belevágjon a D-Star rádiózásba, akkor lássuk, hogyan épül fel egy kapcsolat ebben a hálózatban: digitális átviteli rendszerről lévén szó, az adás során a digitalizált beszédhang mellett más információk is elküldésre kerülnek, amelyek az adatcsomagok pontos "célba érkezését" segítik. A D-star rendszernél a PTT gomb megnyomásakor az alábbi — előzetesen általunk beállított — értékek is továbbításra kerülnek:

MyCall: saját hívójelünk
UrCall:[your call] célállomás hívójele, — általános hívás esetén: CQCQCQ
Repeater1: (opcionális adat) — a kapcsolat felépítéséhez használni kívánt átjátszó hívójele
Repeater2: (opcionális adat) — a kapcsolat felépítéséhez használni kívánt további átjátszó hívójele

Szimplex összeköttetések létesítése
Amennyiben két (vagy több) állomás megfelelő közelségben vannak, közvetlen kapcsolat is létrehozató közöttük: ilyenkor az adás, és a vétel is ugyanazon a frekvencián történik, nincs szükség átjátszóra. Felmerülhet a kérdés, hogy melyik szimplex csatornán van a legnagyobb esély D-Star-t használó ellenállomásra bukkanni, ill. hol érdemes ilyen céllal általános hívást adni? A jelenleg érvényben lévő sávkiosztás alapján a 145,375 MHz, ill. a 433,450 MHz frekvenciák vannak kijelölve DV (digitális hang) hívócsatornaként. Érdemes kezdésként ezeket használni, a csatorna esetleges foglaltsága esetén (amire valljuk be, idehaza meglehetősen kevés esély van) még mindig fennáll a lehetősége másik frekvenciára váltani.
Szimplex összeköttetés létesítéséhez tehát a frekvencia kiválasztásán kívül az alábbi értékek megadására is szükség van:

UrCall: CQCQCQ (általános hívás — a legtöbb készüléknél ez a mező üresen is maradhat)
Repeater 1: üres
Repeater 2: üres
MyCall: saját hívójelünk

A UrCall mezőbe elvileg megadható lenne egy konkrét állomás (pl. ismerősünk) hívójele is, azonban szimplex módban "mindenki hall mindent": a D-Star rendszer nem biztosít lehetőséget privát, vagy "titkosított" hívásra. Ne feledjük: ez egy alapvetően rádióamatőr célra szánt rendszer, amelynek egyik alapelve a transzparencia. Privát beszélgetésekhez egyszerűbb, és olcsóbb megoldás a GSM telefonok használata. ;)

Helyi átjátszó(k) használata
A szigetszerűen működő analóg átjátszókkal szemben a digitálisak egymással interneten összekapcsolhatóak, ezáltal egy helyi D-Star átjátszóra felcsatlakozva távoli (akár másik országban) lévő rádióamatőrökkel is lehetségessé válhat összeköttetések létesítése. Szintén az internetes link teszi lehetővé azt, hogy a hálózatra (hotspot-on keresztül) olyan helyszínekről is csatlakozni tudjunk, ahol nem áll rendelkezésre helyi átjátszó, internetkapcsolat viszont igen.

Ugyan nem gyakori, de egy-egy D-Star átjátszónak adott esetben több, különböző frekvencián üzemelő modulja is lehet, ezért a hívásnál minden esetben meg kell adni, hogy ezek közül melyik modult akarjuk használni. (A=23 cm-es modul (1,2 GHz - idehaza nincs használatban), B=UHF (70 cm-es) modul (ez a legelterjedtebb), C=VHF (2 méteres) modul (ritkán használt), G=gateway: internetre csatlakozó kapumodul.)

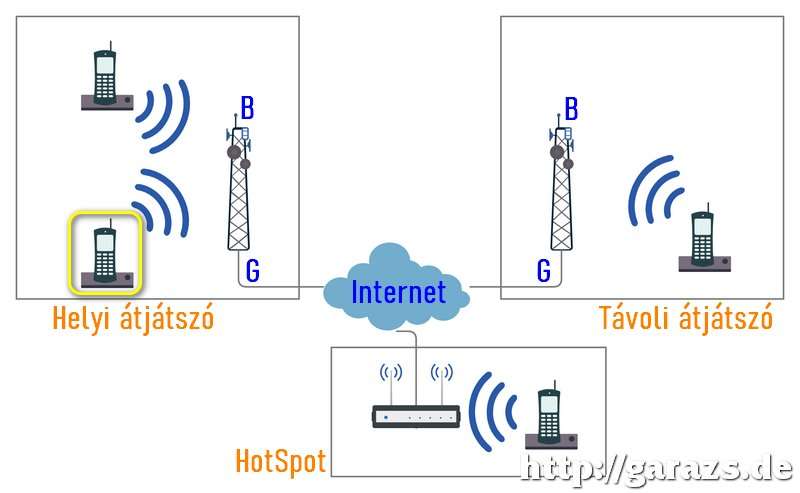

D-Star hálózat általános sematikája
A fenti sematikus rajzon a sárga kerettel jelölt kézi rádió jelöli a saját eszközünket. A helyi átjátszó B jelű modulján elérhetőek mindazok, akik ugyanerre az átjátszóra közvetlenül kapcsolódnak. Távoli átjátszók, ill. átjátszó nélkül, internetre kötött hotspot-on keresztül rádiózó amatőrök a helyi átjátszónk G modulján keresztül érhetőek el.
Egy D-Star átjátszóhoz való első csatlakozás előtt szükséges a hívójelünk előzetes regisztrálása a D-Star hálózatba. A regisztrációt csak egyszer kell elvégezni, a jóváhagyástól kezdve a hívójelünk valamennyi D-Star átjátszóhoz használható. A magyarországi rádióamatőr átjátszók naprakész listája megtekinthető a linkre kattintva.

a) Helyi átjátszón keresztüli rádiózás
UrCall: CQCQCQ (vagy a hívni kívánt ellenállomás hívójele)
R1: a helyi átjátszó hívójele + a használni kívánt moduljának jele: pl.:HG5RUD B (a hívójel és a B közt egy szóköz van. A B betű a 70 cm-es (UHF) modul jele.
R2: üres (egyes készülékeknél ilyenkor NOT USE (=nincs használatban) szöveg látszik)
MyCall: saját hívójelünk
A fenti adatok beírásával mindazok a felhasználók elérhetőek, akik az adott D-Star átjátszóra közvetlenül (rádiós úton) csatlakoznak. Ezekkel a beállításokkal nem fogják adásunkat hallani azok, akik az átjátszóra távolról, pl. Hotspot-on keresztül csatlakoznak. Ezt elkerülendő az R2 sorba szúrjuk be az átjátszó hívójelét a G betűvel (gateway) kiegészítve. Az előbbi példa adatait használva:
UrCall: CQCQCQ
R1: HG5RUD B
R2: HG5RUD G
MyCall: saját hívójelünk
Érdemes ezeket a beállításokat egy-egy külön helyre elmenteni a készülék memóriájába, hogy ne kelljen minden egyes alkalommal külön beírni őket.
Adásnál ne kezdjünk el egyből beszélni a PTT gomb megnyomását követően, hanem várjuk meg azt a fél-egy másodpercnyi időt, amíg felépül a kapcsolat a rádiónk és az átjátszó között. Ezt általában hangjelzés, vagy a kijelzőn egy piktogram megjelenése jelzi.

Ez a "gyorstalpaló" csak a D-Star rendszer legalapvetőbb szolgáltatásait tartalmazza, amelyek a kezdéshez szükségesek. Az "emelt szintű" funkciók, pl. távoli átjátszókon keresztül létesített hívások módja, egy külön cikket igényelnének.

2021.04.02.
Szegecs
