Elektronikus QSL lapok készítése, használata
a rádiós megfigyelőtevékenység (SWL) eredményeinek igazolásához…
— Mi az a QSL lap?
A rádióamatőr
összeköttetés sikeres megtörténtét az állomásnapló(k)ba
történő bejegyzés mellett az egymásnak kölcsönösen
elküldött igazolólap (QSL-kártya) bizonyítja. A megfigyelőtevékenység
(SWL) során ugyan nincs kétirányú összeköttetés, hiszen az
SWL állomás részéről csak vétel történik, ám ez nem
korlátozza őt abban, hogy a sikeres vétel tényéről QSL
lapot küldjön a vett amatőrállomás(ok)nak, amely(ek)nek
illik ezt ugyanúgy viszonozni(uk) a saját QSL lap(j)uk
elküldésével az SWL állomás felé — ugyanúgy, mintha
„hagyományos” rádióamatőr összeköttetés történt volna.
Út a nyomtatottól az
elektronikus QSL lapokig…
A QSL lapok kezdetben
papírformátumban készültek nyomdai, vagy házilagos
módszerekkel, képeslaphoz hasonló méretben. Ezeket a
szükséges adatok kézzel, vagy írógéppel történő kitöltése
után közvetlenül postai úton, vagy közvetítőirodán
keresztül juttatták el egymásnak a partnerek. A
közvetítőirodák egy-egy ország amatőr-, ill. SWL
állomásainak QSL lapjait gyűjtötték,
ill. szortírozták a célországok szerint, majd amikor
összegyűlt egy csomagra való mennyiség, akkor azt postai
úton továbbküldték az adott célország QSL irodájának, ahol
újabb szortírozást követően egyszer csak eljutott az
eredeti címzetthez. Ez nem csupán leírva tűnik
körülményes, lassú, ill. jelentős emberi munkaigényű
(emiatt drága) folyamatnak, hanem a valóságban is az.
Ennek ellenére még a XXI. század második évtizedében is
vannak akik ragaszkodnak ehhez az elavult módszerhez — még
úgy is, hogy gyakran csak évek után, vagy egyáltalán nem
(!) kapják meg az áhított QSL lapjaikat.
Szerencsére a technika és
az internet fejlődésével lehetővé vált a közvetítőirodák
és a postai küldés kihagyása a folyamatból: több olyan
elektronikus felület áll rendelkezésre, ahol pár
kattintással létrehozhatjuk saját QSL lapunkat, esetleg
ugyanonnan el is küldhetjük azt a másik állomás
kezelőjének, mi pedig ugyanezen felületeken keresztül
kaphatjuk meg a számunkra kiállított példányokat,
amelyeket igény szerint kinyomtatunk és kitűzünk a falra,
vagy egyszerűen csak lementjük őket a számítógépünkre.
— Miért az eqsl.cc?

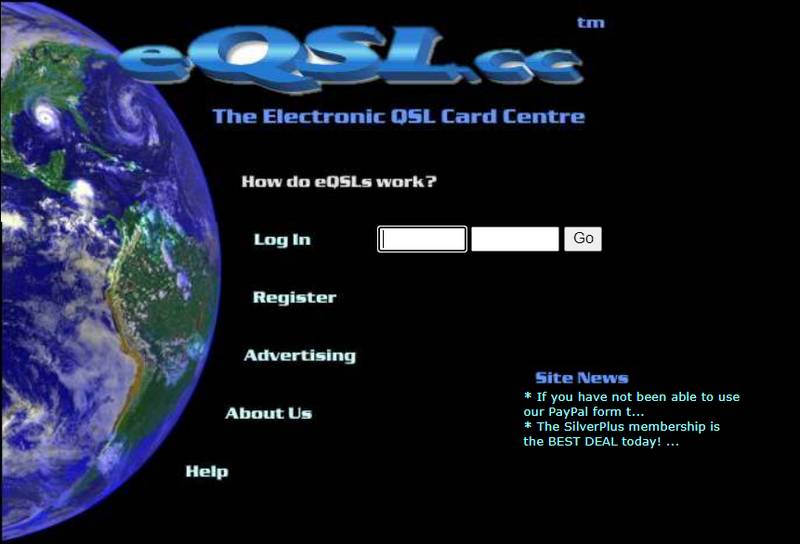

Az eqsl.cc oldal az egyik legrégebbi — ha
nem a legrégebbi — elektronikus QSL lap menedzselő felület,
amelynek a dizájnja ugyan megmaradt 1998-ban, cserébe
viszont — korlátozottan, de — ingyenesen használható, és
mivel a legnagyobb felhasználószámmal rendelkező ilyen
szolgáltatás, ezért érdemes a saját SWL állomásunkat is
beregisztrálni ide.
A regisztráció menete

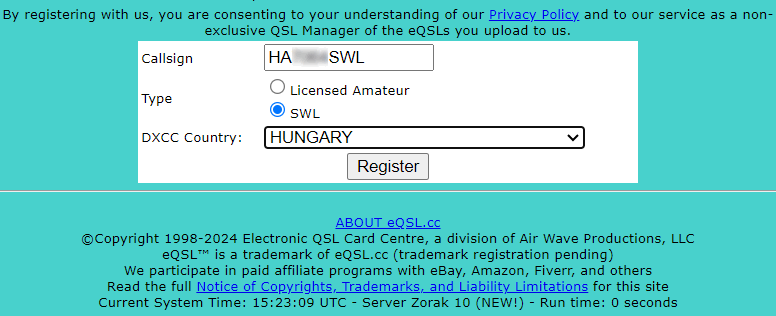

A regisztráció kifejezetten
egyszerű: első lépésben mindössze három adatot kell
megadnunk: a „Callsign” mezőbe kell az SWL számunkat
beírni. Ennek
igénylésének módját egy másik cikkben mutattam be
részletesen. Mivel megfigyelőállomásként szeretnénk
regisztrálni, így a „Type” rovatban az „SWL”
mellé kell a pöttyöt tenni.
Végül a „DXCC Country”
mezőben „HUNGARY”-t, vagyis Magyarországot kell
kiválasztanunk. A „Register” gombra történő
kattintással az űrlap beküldésre kerül.
A következő lépésben a
regisztráció ellenőrzésére szolgáló (valós!) e-mail címünket
kell majd megadnunk, ill. azokat az adatokat is, amelyek meg
fognak jelenni a kész QSL lapunkon.
A „Callsign Start Date”
rovatban az SWL
számunk engedélyokiratának dátumát kell feltüntetnünk,
az „End date”-hez pedig az űrlapon kiválasztható
legkésőbbi időpontot megadni. Ne feledkezzünk meg a
rádióállomásunk QTH lokátorának megadásáról sem! Amennyiben
ezt nem tudjuk, többek között HA8TKS oldalán szereplő online térképről
is le tudjuk olvasni.
A saját QSL lap
megjelenésének testreszabása
A sikeres regisztrációt
követően következhet a saját QSL lapunk elkészítése, amit a
weboldal főmenüjén belül az „eQSL Design” pontban
lehet megtenni.
I. lépés: a lap
stílusának kiválasztása

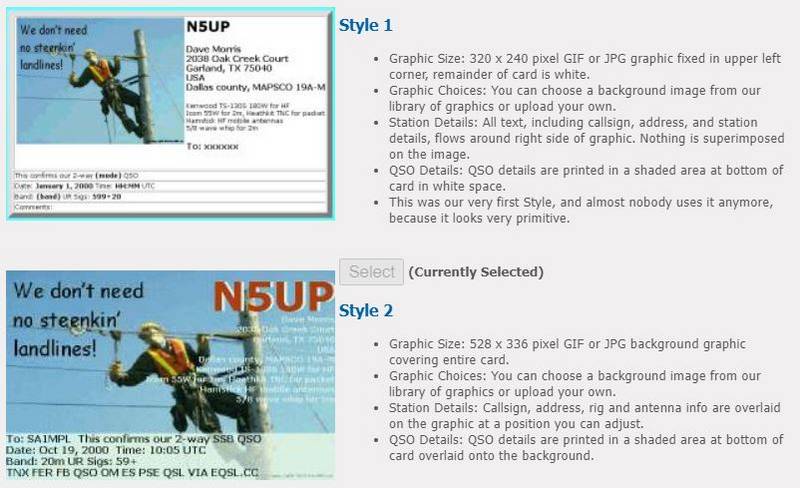

Az eqsl.cc oldal számos
QSL-lap sablont (template-et) tartalmaz, amelyeknek túlnyomó
része csak havidíjas előfizetés esetén érhető el. Az
ingyenes csomagban az alábbi kettő közül lehet választani:
II. lépés: a háttérkép
kiválasztása

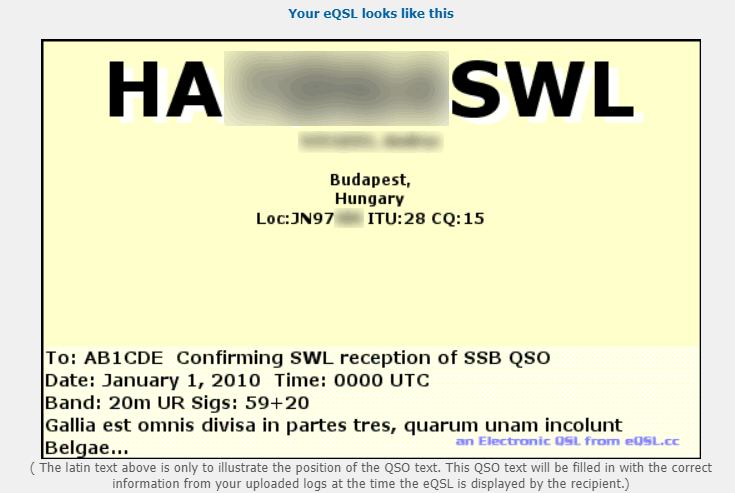

Alapértelmezésben az oldal
által felkínált QSL lap háttere egyszínű, amint az alább
látható:
Noha a minimalizmus is egy
elismert stílus☺, mégis azt javaslom, hogy ne elégedjünk meg
a fenti „fapados” megjelenéssel!

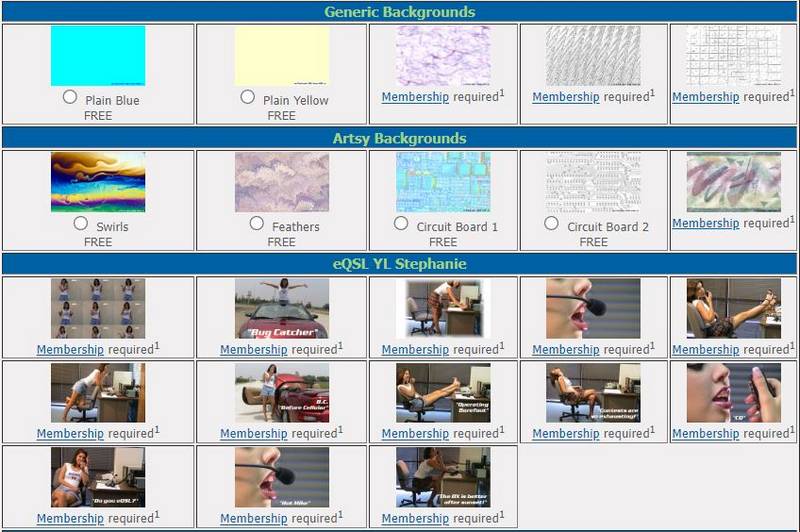

A QSL lap egyediségét
ugyanis nagyban növeli a háttér megfelelő megválasztása. Az
ingyenes tagsággal mindössze pár típusból választhatunk,
ezek alatt „FREE” szöveg olvasható. A fizetős csomagban
viszont már jóval bővebbé válik a kínálat, bár pl. az alábbi
képernyőképen látható „YL Stephanie” album szexista fotói
szerintem inkább számítanak cikinek, mintsem menőnek, de
a 60+-os MHSZ-es generációba tartozó rádióamatőrök
ezzel bizonyára nem értenek egyet — hiszen fiatalkorukban a
munkahelyi öltözők lemezszekrényei is tele voltak pucérnős
képekkel…☺
III. lépés: a QSL lapra kerülő szöveg tájolásának meghatározása
A fotó tartalmának függvényében előfordulhat, hogy a QSL lap szövege nehezen olvasható helyre kerül. Mivel erre előrelátó módon gondoltak az oldal fejlesztői, ezért a lap elkészítésének utolsó mozzanatában lehetőségünk van a nyomtatott szöveget tetszőlegesen oldalra/középre/alulra/felülre helyezni.
Ezzel el is készült az egyedi QSL lapunk, amelyet a későbbiekben még lehetőségünk van módosítani — amennyiben meggondoltuk volna magunkat, vagy pl. lecserélnénk a háttérképet.
— Hogyan tovább?
Megvan a regisztrációnk,
létrehoztuk a saját QSL sablonunkat, nem maradt más hátra,
mint elkezdeni „kitölteni” a QSL lapokat. A kézzel írt, vagy
elektronikusan vezetett állomásnaplóból egyesével kell
beírnunk azon összeköttetések adatait, amelyekről szeretnénk
QSL lapot küldeni (és persze kapni is). Az eqsl.cc
oldalon a „Log Entry” gombra kattintva nyílik meg az az
űrlap, amelyen keresztül felvihetjük az adatokat a
hívójelünkhöz tartozó adatbázisba.
[Megjegyzés: amennyiben
olyan számítógépes naplózó programot használunk, amely
képes a beírt adatokat *.adi kiterjesztésben
exportálni, úgy elegendő az exportált fájlt átemelni az
eqsl.cc-be, — nem kell egyesével újra begépelni az
adatsorokat.]

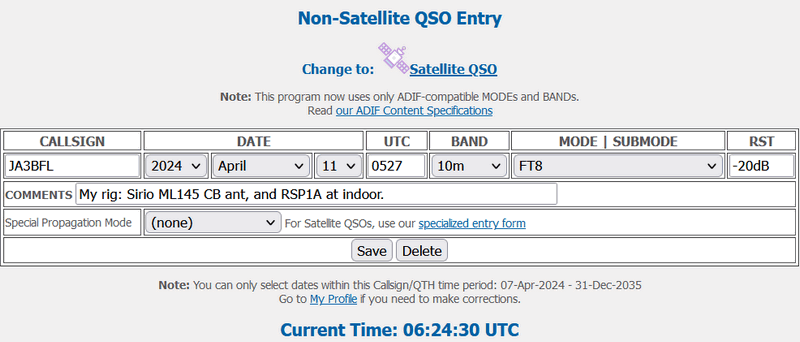

Az alábbi minta egy 2024.
április 11-én 05:27-kor (UTC idő!) vett adást naplóz, amely a 10
méteres amatőrsávban (28 MHz), FT8 üzemmódban
a JA3BFL jelű állomástól érkezett. Az RST rovatba
ezúttal nem a szokásos 599 érték került, hanem — FT8
üzemmódról lévén szó — a dekódoláshoz használt WSJT-X
program által kijelzett -20 dB-es jelszint. Ez —
szemben a gyakran megszokásból adott 599 értékkel —
lényegesen objektívebb, és az ellenállomás számára is
informatívabb. „Hagyományos” üzemmódoknál, mint pl. a
távíró, vagy az SSB természetesen az RST vételjellemzési rendszert
használjuk! A „Comments” mező maradhat üresen, ám
mégis célszerű ide a vevőkészülékünkkel, antennánkkal, vagy
épp a vételi körülményekkel kapcsolatos (pl. lakásból
történő rádiózás) információkat megadni.
A „Save” gombra
kattintva az adatok bekerülnek a rendszerbe, és amennyiben a
másik állomás kezelője is eqsl.cc tag, úgy a legközelebbi
belépésekor a bejövő mappájában (Inbox) meg fogja találni az
általunk küldött QSL lapot.
A beérkező eQSL lapok
megtekintése
Ha már időt és fáradságot
szánunk arra, hogy a vétel tényéről QSL lapot küldjünk a
vett amatőrállomás kezelőjének, akkor joggal várjuk el
azt is, hogy ő ezt viszonozza a saját QSL lapjának — szintén
elektronikus úton történő — megküldésével. Erre az eqsl.cc
program pár kattintásos lehetőséget biztosít. Az

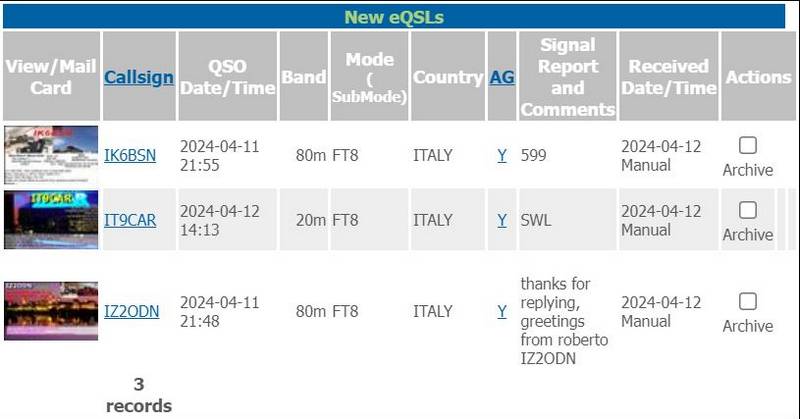

ellenállomás által küldött visszaigazoló lapot a saját
profilunkon belül az Inbox mappában fogjuk találni:
A beérkezett QSL lapokat
kattintással megnyithatjuk, ill. le is menthetjük a saját
gépükre. Ezt követően archiválhatjuk őket a weblapon. Ezzel
egyébként nem törlődnek ki, hanem átkerülnek egy külön
mappába annak érdekében, hogy könnyen megkülönböztethetőek
legyenek a későbbiekben újonnan érkező lapoktól.
2024.04.11-13.
