Sok-sok évvel ezelőtt a legtöbb asztali műsorvevő rádiókészülékhez automatikusan mellékeltek egy egyszerű felépítésű antennát is arra az esetre, amennyiben a vétel helyén nem állt rendelkezésre megfelelő tetőantenna. Az egyik tipikus kivitel a régifajta, szimmetrikus szalagkábelből készített hurokdipól (volt). Ez a nagyfrekvenciás kábeltípus eredetileg a tetőantenna jelének levezetésére szolgált. Mivel hullámimpedanciája 240…300 ohm közötti, így a régi műsorvevőkbe külön illesztőfokozat nélkül, közvetlenül csatlakoztatható volt.
A szalagkábelből készített vevőantenna alapvetően beltéri üzemeltetésre van kitalálva, emiatt, illetve az egységnyi nyeresége miatt elsősorban helyi állomások vételére alkalmas.
Előnyös tulajdonsága, hogy könnyű, könnyen összetekerhető, egyszerűen magunkkal „hurcolható”. A zavarok elleni védettség szempontjából lényegesen jobb tulajdonságú koaxkábelek tömeges elterjedését követően a szimmetrikus szalagkábelek eltűntek a boltok kínálatából.

Jó hír viszont, hogy amennyiben valakinek mégis szüksége lenne egy ilyen antennára, újonnan, gyárilag elkészített verzióban 1000…1300 Ft körüli vételáron könnyedén beszerezhet belőle egy példányt.

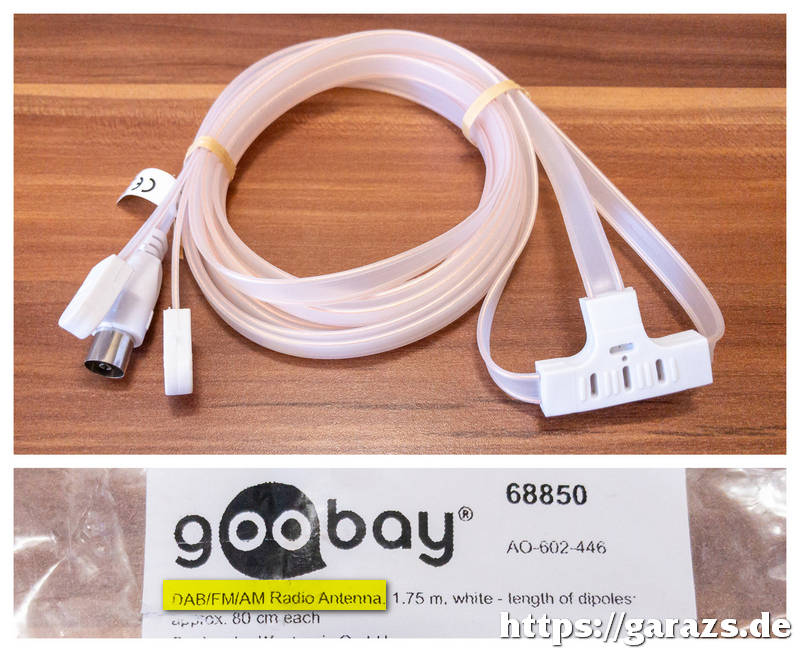

A Goobay nagykereskedő cég sok más hasonló jellegű vállalkozáshoz hasonlóan (pl.: Hama) nagytételben vásárolja meg különböző kínai OEM gyártók termékeit, amelyeket azután saját neve alatt hoz forgalomba. A 68850-es termékszám egy szalagkábelből készült hurokdipólhoz tartozik, amely a cikk írásának idején (2024 nyár) 1258 Ft-ba kerül(t).

A gyártó szerint ez a hurokdipól egyaránt alkalmas a CCIR-FM (87,5-108 MHz), a DAB+ (174,928 - 239,200 MHz) , sőt még a középhullámú műsorszóró tartományban való használatra is.
Persze mindenki tudja, hogy a nyomdafesték bármit elbír, a fizika törvényeit figyelembe véve viszont jó, ha a valóságban a háromból az egyik teljesül.

A hurokdipól antenna egy fél- és két negyedhullámhosszú darabból áll — egymással megfelelően összekötött tagokkal. A félhullámú rész lemérve 176 cm hosszú — ebből visszaszámolva a sávközépi frekvenciát (a rövidülési tényezőt is figyelembe véve) 81 MHz-et kapunk, tehát igazából ez az antenna a ráírt tartományok közül egyikre sem alkalmas. Ezt egyébként a gyakorlati teszt során is bizonyította.

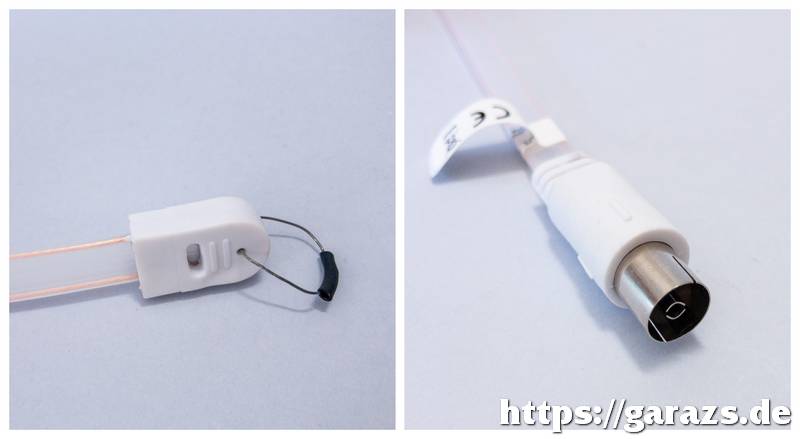

Balra: a könnyebb rögzíthetőség érdekében egy-egy fület készítettem a dipól végeire. Jobbra: megfelelő illesztés nélküli 75 ohmos aljzat.

További problémája, hogy a 240 ohmos szimmetrikus tápvonal mindenféle illesztés nélkül végződik egy 75 ohmos aszimmetrikus aljzatban. Ez még akkor is jelveszteséget okozna, ha legalább a rezonanciafrekvencia megfelelő lenne. Szerencse a szerencsétlenségben, hogy mivel hosszabb, mint kellene, így igény szerint rövidíthető a CCIR FM, vagy a DAB sávra.

Amennyiben sávközépi frekvenciára méretezünk, úgy — a szalagkábel rövidülési tényezőjét is figyelembe véve — az FM-CCIR esetén 145,78 cm, míg DAB-nál 68,82 cm adódik.

Olyan vevőkészülékeknél, amelyek 75 ohmos aszimmetrikus bemenettel rendelkeznek, szükségünk lesz még egy ún. VHF sávos antenna aszimmetrizáló tagra, amelynek egyik végére a szalagkábel, a másikra pedig a koax kapcsolódik. Antennaszaküzletben egy ilyen panel tipikusan 500-700 Ft/db áron megvásárolható.

---
