A Midland 100M CB-rádió bemutatása
Ősrégi, 80 csatornás, AM üzemmódú rádiókészülék
A most bemutatásra kerülő
CB-készülék már „múltszázadinak” nevezhető, mivel gyártási
ideje 1981 szeptember — vagyis ezen cikk írójánál is idősebb
pár hónappal.☺

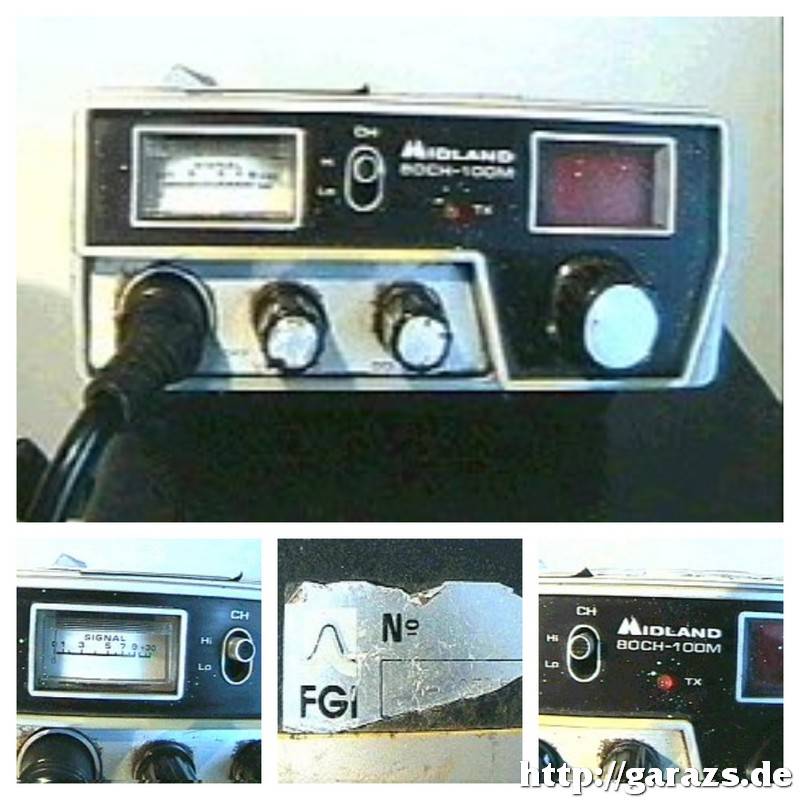

A MIDLAND 100M bal felső sarkában egy jelszintmérő-műszert találhatunk, amely felső skáláján a vett jel erősségét, míg alsó részén (a képen alig látszik) a kimenő teljesítményt indikálja.
A „CH Hi/Lo” kapcsolóval választhatjuk ki, hogy a középső, vagy az alsó 40 CB sávban kívánunk forgalmazni. (Kissé zavaró, hogy ezen a készüléken a középső tartomány „HI” (magas, felső) jelölést kapott.
A kézibeszélő ötpólusú tuchel aljzatba dugható, ettől jobbra a főkapcsoló/hangerőszabályzó, valamint a zajzár (SQUELCH) potmétere kapott helyett.
Történelmi érdekesség a középső fotón látható, a hivatalos bevizsgálás tényét igazoló matrica. Az FGI az egykori Frekvenciagazdálkodási Intézet nevének rövidítése — ebből lett később a HIF, amelyet jelenleg NMHH-nak hívnak. A matricára a bevizsgálási jegyzőkönyv sorszáma került feltüntetésre. A bevizsgálás során ellenőrizték, hogy a készülék adás-vételi paraméterei megfelelnek-e az előírásoknak. Csak ezután volt szabad üzembe helyezni a rádiót.
Lényegesebb műszaki adatok:
A MIDLAND 100M bal felső sarkában egy jelszintmérő-műszert találhatunk, amely felső skáláján a vett jel erősségét, míg alsó részén (a képen alig látszik) a kimenő teljesítményt indikálja.
A „CH Hi/Lo” kapcsolóval választhatjuk ki, hogy a középső, vagy az alsó 40 CB sávban kívánunk forgalmazni. (Kissé zavaró, hogy ezen a készüléken a középső tartomány „HI” (magas, felső) jelölést kapott.
A kézibeszélő ötpólusú tuchel aljzatba dugható, ettől jobbra a főkapcsoló/hangerőszabályzó, valamint a zajzár (SQUELCH) potmétere kapott helyett.
Történelmi érdekesség a középső fotón látható, a hivatalos bevizsgálás tényét igazoló matrica. Az FGI az egykori Frekvenciagazdálkodási Intézet nevének rövidítése — ebből lett később a HIF, amelyet jelenleg NMHH-nak hívnak. A matricára a bevizsgálási jegyzőkönyv sorszáma került feltüntetésre. A bevizsgálás során ellenőrizték, hogy a készülék adás-vételi paraméterei megfelelnek-e az előírásoknak. Csak ezután volt szabad üzembe helyezni a rádiót.
Lényegesebb műszaki adatok:
— működési tartomány: a
középső és alsó (összesen 2x40 db frekvenciát tartalmazó) CB
sáv
— adásmód: csak AM
— adásmód: csak AM
— maximális kimenő RF
teljesítmény: kb. 3,5…4 W (nem mért érték!)
A Midland 100M beállítása,
üzemeltetése egyszerű, szakértelmet nem igényel. A mindössze
egy adásmód,ill. a kevés szolgáltatás ellenére a készülék
áramköri panelja meglehetősen bonyolult felépítésű. Nem
szabad azonban figyelmen kívül hagyni, hogy ezt a rádiót a
’70-es évek végén tervezték, akkoriban az integráltság nem
volt olyan fokú, mint a ’80-as évek közepén, ill. a
későbbiek során tervezett példányoknál.
A Midland feliratú kézibeszélő meglehetősen lestrapált állapotban volt. A benne lévő dinamikus mikrofon 500 Ohm impedanciájú, kör-karakterisztikás.

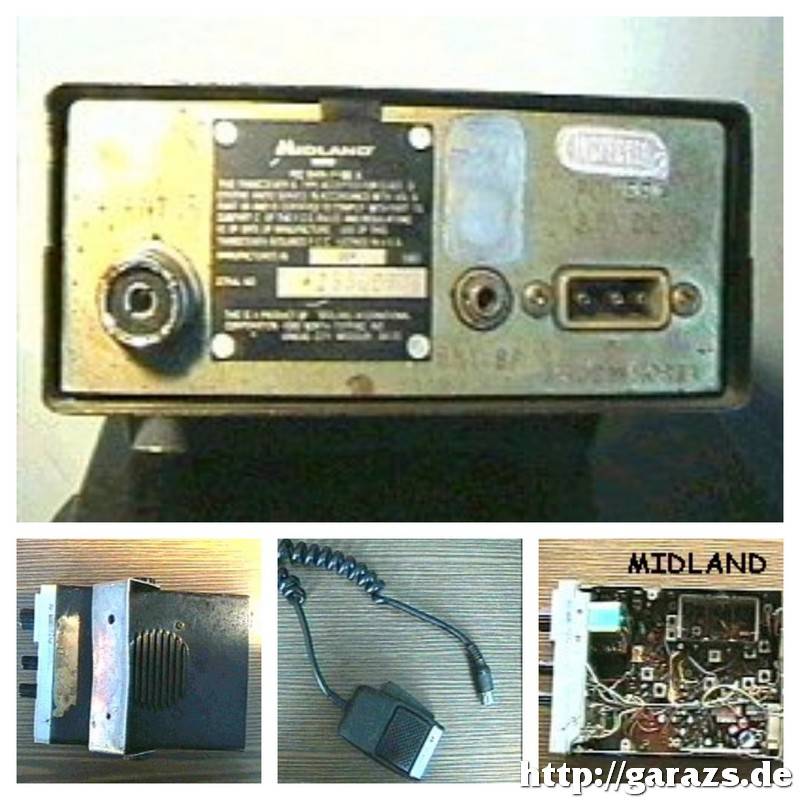

A rádió hátsó panelje nem sok újdonságot nyújt az érdeklődőnek. Antenna-csatlakozó, adattábla, külső hangszóró aljzat, valamint tápcsatlakozó kapott helyet rajta.
Két érdekes felirat az adatlapról:
— Made in U.S.A.
A Midland feliratú kézibeszélő meglehetősen lestrapált állapotban volt. A benne lévő dinamikus mikrofon 500 Ohm impedanciájú, kör-karakterisztikás.
A rádió hátsó panelje nem sok újdonságot nyújt az érdeklődőnek. Antenna-csatlakozó, adattábla, külső hangszóró aljzat, valamint tápcsatlakozó kapott helyet rajta.
Két érdekes felirat az adatlapról:
— Made in U.S.A.
— 1981 SEPT (ez a gyártási
dátum, ahogy azt a cikk elején említettem.)
A beszédérthetőség még beépített hangszóróval is jó, a készenléti zajszint alacsony. A készülék egyébként egy taxis tulajdonában állt előzőleg, egészen az URH-ra való átállásig használta
nagy megelégedéssel.
A Midland 100 M rádió 2002. január elsejétől hivatalosan nem tartható üzemben, mivel nem felel meg a hatályban lévő jogszabályokban támasztott műszaki követelményeknek. A külön engedély és díjfizetés nélkül jelenleg használható frekvenciákat, ill. üzemmódokat egy külön cikkben mutatom be.
A beszédérthetőség még beépített hangszóróval is jó, a készenléti zajszint alacsony. A készülék egyébként egy taxis tulajdonában állt előzőleg, egészen az URH-ra való átállásig használta
nagy megelégedéssel.
A Midland 100 M rádió 2002. január elsejétől hivatalosan nem tartható üzemben, mivel nem felel meg a hatályban lévő jogszabályokban támasztott műszaki követelményeknek. A külön engedély és díjfizetés nélkül jelenleg használható frekvenciákat, ill. üzemmódokat egy külön cikkben mutatom be.
Ez a bemutató 2018.
augusztus 7-én készült, az eredeti, 2002-ben publikált
leírás, és termékfotók alapján.
