Milyen tápegységet válasszunk CB / URH rádiók üzemeltetéséhez?
A stabil tápellátás a megbízható rádiózás egyik alapfeltétele…
A CB, ill. URH adóvevő
berendezések jelentős része mobil üzemre készül:
személygépkocsikba, teherautókba, hajókba építik be őket.
Elektromos energiával való ellátásuk a járművek belső
villamos hálózatáról, tipikusan 12 voltról (13,8 V)
történik. Ezek a készülékek közvetlenül nem
csatlakoztathatóak a lakó-, ill. üzemi ingatlanok 230 voltos
hálózatára, mivel a jelentős feszültségkülönbség azonnali
tönkremenetelüket okozná. A mobil adóvevők stabil üzemben
történő működtetése során a villamos energiát az ún.
tápegységek szolgáltatják. Sokan nem fordítanak kellő
figyelmet ezek kiválasztására, pedig egy — a feladatára
alkalmatlan — tápegység nemkívánatos jelenségeket (vételi-
és adásoldali zavarok, brummogás, sípolás, gerjedés, az adó
lefulladása adásban, stb.) okozhat, szélsőséges esetben
pedig a rádiókészüléket is tönkreteheti. A háztartásokban
legalább 20-30 féle tápegységet találhatunk, amelyek a saját
feladataik ellátására ugyan alkalmasak, de nem felelnek meg
rádiós célokra.
Tekintsük át — a teljesség igénye nélkül — melyek ezek:
Tekintsük át — a teljesség igénye nélkül — melyek ezek:

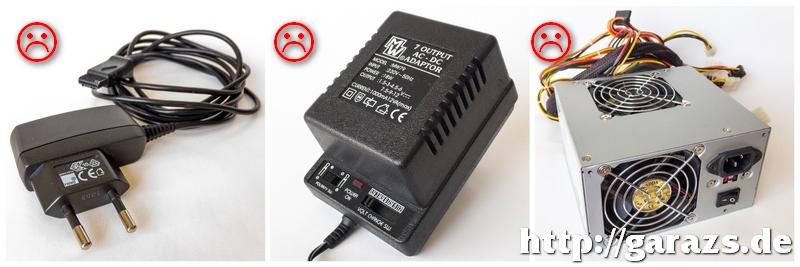

1) Telefontöltők:
4-5 voltos kimeneti feszültségük, ill. 300-600 mA-es áramuk
nem elegendő egy CB, vagy URH rádiónak.
2) Univerzális tápegységek: elsősorban a hétvégi piacokon szerezhetőek be a második képen látható dugasztápok, amelyeken kis kapcsoló segítségével állítható be a kimeneti feszültség. Teljes terhelés esetén sem tudnak megfelelő áramerősséget biztosítani, de legnagyobb hibájuk, hogy semmiféle feszültségstabilizáló áramkört nem tartalmaznak: a kimeneti feszültség 4-5 volttal is magasabb, mint a ráírt érték, amely terhelés esetén több voltot esik. A hálózat felől érkező zavarok gond nélkül jutnak keresztül rajta. Különösen alattomos a polaritásváltó kapcsoló, amelynek óvatlan átkapcsolásával az erre érzékeny készülékek azonnal tönkretehetőek.
3) Számítógépes (PC) tápegység: bármennyire is minőségi tápról van szó, ezek számítástechnikai alkalmazásra készültek, ennek megfelelően a kimeneten nem tartalmaznak speciális szűrőköröket. Bár legtöbbjük képes lenne elegendő teljesítmény leadására, a felharmonikus szűrés hiánya miatt a rádió adásban, ill. vételben is könnyedén gerjedhet tőle.
2) Univerzális tápegységek: elsősorban a hétvégi piacokon szerezhetőek be a második képen látható dugasztápok, amelyeken kis kapcsoló segítségével állítható be a kimeneti feszültség. Teljes terhelés esetén sem tudnak megfelelő áramerősséget biztosítani, de legnagyobb hibájuk, hogy semmiféle feszültségstabilizáló áramkört nem tartalmaznak: a kimeneti feszültség 4-5 volttal is magasabb, mint a ráírt érték, amely terhelés esetén több voltot esik. A hálózat felől érkező zavarok gond nélkül jutnak keresztül rajta. Különösen alattomos a polaritásváltó kapcsoló, amelynek óvatlan átkapcsolásával az erre érzékeny készülékek azonnal tönkretehetőek.
3) Számítógépes (PC) tápegység: bármennyire is minőségi tápról van szó, ezek számítástechnikai alkalmazásra készültek, ennek megfelelően a kimeneten nem tartalmaznak speciális szűrőköröket. Bár legtöbbjük képes lenne elegendő teljesítmény leadására, a felharmonikus szűrés hiánya miatt a rádió adásban, ill. vételben is könnyedén gerjedhet tőle.
Ezek után joggal merülhet
fel a kérdés, hogy milyen tápegység lehet alkalmas az
adóvevőkhöz? A válasz röviden: olyan, amelyet direkt ilyen
célra terveztek, építettek.

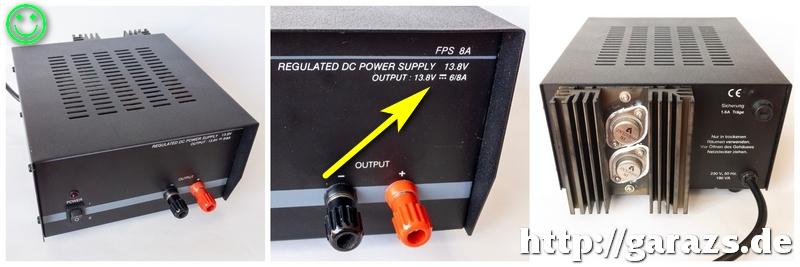

Történelmileg régebbi az
ún. áteresztőtranzisztoros típus, amelyben a
hálózati feszültséget egy klasszikus transzformátor alakítja
alacsony szintre, majd egyenirányítás után egy külön áramkör
stabilizálja, szűri a feszültséget. Mivel drága és érzékeny
eszközöket hajtanak meg róla, teljesen alap elvárás a
túlfeszültségvédelem mind a bemeneti, mind a kimeneti
oldalon, ahogyan véletlen rövidre zárás, vagy túlterhelés
esetén is sikerrel kell beavatkoznia az erre szolgáló
védelmeknek. Normális szűrőfokozatok biztosítják, hogy a
kimenőfeszültség ne tartalmazzon váltóáramú,
ill. nagyfrekvenciás komponenseket, amelyek gerjedést
okozhatnak.
A kimeneti feszültség mellett a tápegységeknél fontos jellemző a maximális áramerősség, amelyet általában két adatként szoktak megadni. Pl. a „6A/8A” felirat 6 amper folyamatos, és 8 amper rövid távú terhelhetőséget jelent.
Egy nagyobb teljesítményű URH, vagy CB rádió könnyedén felvesz 7-8 ampert (vagy többet is) adásban — a jó tápegység ilyenkor sem fulladhat le. (A gyenge tápegység tipikus tünete a rádió villogó kijelzője, vagy az adás leszakadása, a rádió újraindulása.)
A kimeneti feszültség mellett a tápegységeknél fontos jellemző a maximális áramerősség, amelyet általában két adatként szoktak megadni. Pl. a „6A/8A” felirat 6 amper folyamatos, és 8 amper rövid távú terhelhetőséget jelent.
Egy nagyobb teljesítményű URH, vagy CB rádió könnyedén felvesz 7-8 ampert (vagy többet is) adásban — a jó tápegység ilyenkor sem fulladhat le. (A gyenge tápegység tipikus tünete a rádió villogó kijelzője, vagy az adás leszakadása, a rádió újraindulása.)
Az áteresztőtranzisztoros
tápegységekben komoly méretű transzformátorok találhatóak,
amelyek helyfoglalása, és tömege nem elhanyagolható,
ugyanakkor ez — tekintettel arra, hogy fix helyre vannak
telepítve — általában nem okoz problémát. Az sokkal inkább,
hogy a vörösréz világpiaci árának folyamatos emelkedése,
valamint a korrekt szűrőfokozatok költsége miatt egy
korrektül felépített tápegység bizony komoly összegbe kerül.
Nem szabad ugyanakkor figyelmen kívül hagyni, hogy az egyik
legtartósabb befektetésről van szó, amely hosszú évekig
működőképes lesz, ugyanakkor a rákapcsolt rádió értéke
többszörösen meghaladja a tápegységét, ezért sem szabad
olcsó, ill. bizonytalan eredetű példányokkal kísérletezni.
A réz árának drágulása,
valamint a kisebb méret, és tömeg iránti igény hívta életre
az ún. kapcsolóüzemű tápegységeket, amelyeknél a
feszültségátalakítás nem 50 Hz-en, hanem többször
10 kHz−es frekvencián történik, ezáltal a vasmagok,
ill. tekercsek kisebbre méretezhetőek. Megfelelően
megtervezett visszacsatoló fokozat gondoskodik a kimeneti
feszültség stabilitásáról, védelméről.

Mascot gyártmányú
kapcsolóüzemű táp — korrekt védelemmel és zavarszűrőkkel.
Az olcsó kapcsüzemű tápokban
a mai napig nincs megoldva a működési elvből adódó
felharmonikus komponensek szűrése, ezért CB, ill. URH üzemre
sokan csak a hagyományos, áteresztőtranzisztoros típusokat
ajánlják, annak ellenére, hogy hosszú évek óta vásárolhatóak
olyan kapcsüzemű tápegységek, amelyek megfelelő szűrésüknek
köszönhetően biztonságosan el tudják látni a rájuk kapcsolt
rádiókészülékeket. Más kérdés, hogy ezeket nem a
LED-tápegységek, vagy a kínai piac termékei között, hanem
pl. a rádiótechnikai szaküzletek polcain találjuk.
A zavarvédett tápegységek árcédulájára pillantva azt
tapasztalhatjuk, hogy alig, vagy egyáltalán nem olcsóbbak,
mint az előző bekezdésben ismertetett régi típusú társaik.
Nos, a vasmagon, ill. a tekercselésen ugyan jelentős
megtakarítás érhető el a kapcsüzemű tápoknál, azonban a
szűrőfokozatok — normális minőség esetén — jelentősen
megdrágítják az előállítási árat.
