Moonraker Skyscan
Szobai discone antenna szélessávú rádióvevőkhöz…
![Moonraker Skyscan](kepek/moonraker_skyscan_a.jpg)
A szélessávú rádióvevőknél
(amelyeket a szakzsargonban szkennereknek hívunk)
kényelmetlenséget okoz, hogy sávváltáskor antennát is
cserélni kell(ene). Ennek kiküszöbölésére jelentek meg az
ún. discone antennák, amelyek a hagyományos „társaiknál”
szélesebb sávot fognak át.
Elsősorban a társasházban
lakó frekvenciavadászok azok, akik nem engedhetik meg
maguknak, hogy az antennáikat kültérben (erkélykonzolon vagy
tetőn elhelyezett árbócon) helyezzék el.

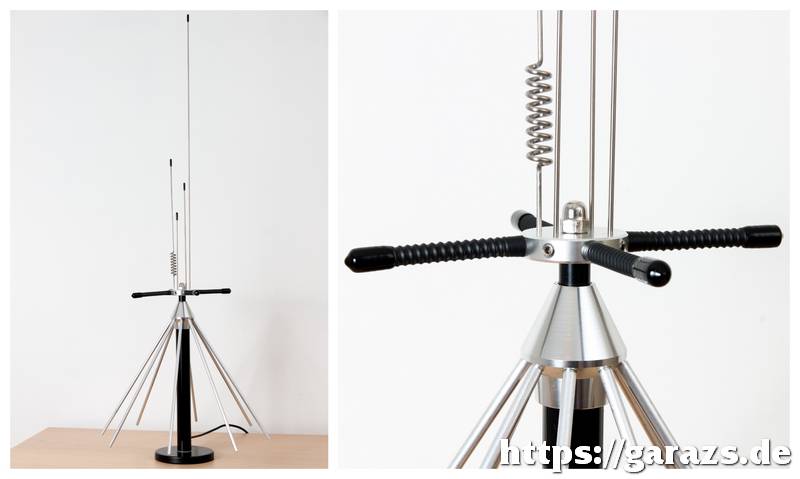

A Moonraker Skyscan antenna (Albrecht Skyscan néven is találkozhatunk vele — feltehetően ugyanannak az OEM kínai gyártónak a terméke) mindkét problémára megoldást ígér.
A Moonraker Skyscan antenna (Albrecht Skyscan néven is találkozhatunk vele — feltehetően ugyanannak az OEM kínai gyártónak a terméke) mindkét problémára megoldást ígér.
![Moonraker Skyscan](kepek/moonraker_skyscan_b.jpg)

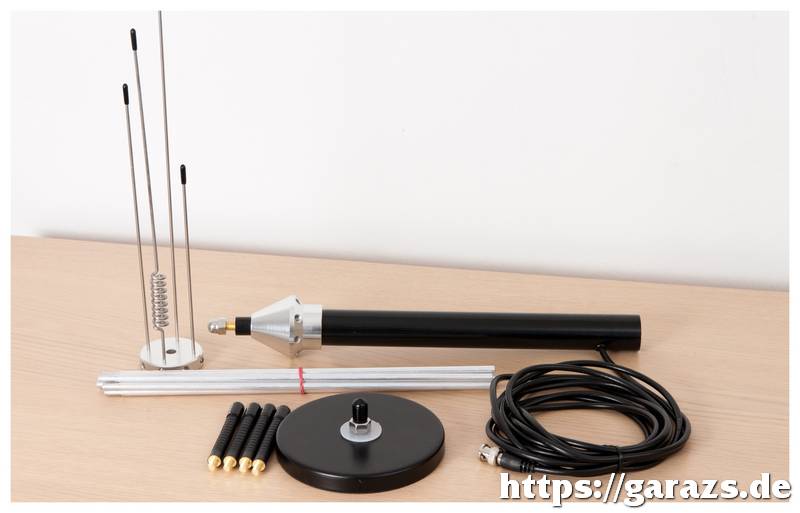

A szállítást megkönnyítendő
a csomagolás szétszerelt állapotban tartalmazza az antennát.
Nyomtatott útmutató segíti az összeállítást, de igazából
ennek hiányában sem okozhat problémát a készre szerelés. Egy
12,5 cm átmérőjű mágnestalp biztosítja a stabilitást: erre
kell rácsavarni a fekete műanyagból készült csövet, amelynek
a kúpos kiképzésű, krómozott fém végén nyolc furat
található. Ezek fogadják az egyenként 29 cm hosszú —
ellensúlyként funkcionáló — pálcákat.
A legfelső lezáró elembe
gyárilag helyezték el a négy — eltérő hosszúságú —
függőleges antennapálcát. Ugyanennek a tagnak a vízszintes
furataiba kell becsavarni a négy darab — egyenként 8 cm
hosszúságú — helix antennát. Az összeszerelt antenna így 92
cm magasságúvá válik. Gyárilag 4 méter RG58-as koaxkábel
csatlakozik hozzá, amelynek végén egy törésgátlóval ellátott
BNC dugó található. A felhasznált anyagok, ill. a
megmunkálás minősége kifejezetten igényes benyomást kelt, a
kérdés ezek után már csak az volt, hogy műszakilag mit képes
nyújtani? Használható-e valóban beltérben, vagy sem?
A nyomtatott tájékoztató részletesen elmagyarázza ugyan az összeszerelés módját — ám a műszaki paraméterekről szinte semmilyen tájékoztatást nem ad. A forgalmazó, ill. a gyártó által megadott 25-2000 MHz-es frekvenciaátviteli tartomány nyilvánvalóan vicc: a méretekből ránézésre is látszik, hogy a rövidhullámú frekvenciákra még nem, az URH felettiekre pedig már nem alkalmas az antenna. Nem beszélve arról, hogy 2 GHz-en már az RG58-as koax jelentős csillapítása sem elhanyagolható.
A nyomtatott tájékoztató részletesen elmagyarázza ugyan az összeszerelés módját — ám a műszaki paraméterekről szinte semmilyen tájékoztatást nem ad. A forgalmazó, ill. a gyártó által megadott 25-2000 MHz-es frekvenciaátviteli tartomány nyilvánvalóan vicc: a méretekből ránézésre is látszik, hogy a rövidhullámú frekvenciákra még nem, az URH felettiekre pedig már nem alkalmas az antenna. Nem beszélve arról, hogy 2 GHz-en már az RG58-as koax jelentős csillapítása sem elhanyagolható.
Nem véletlenül nem
mellékeltek frekvenciaátviteli, ill.
irányérzékenység-görbéket sem — amelyek egyébként minden
komoly gyártó terméklapjain szerepelnek. Ugyanígy az sem
derül ki, hogy a négy függőleges antennapálca pontosan
milyen frekvenciákra van hangolva. Utóbbit szerencsére jó
közelítéssel vissza lehet számolni matematikai úton. Ennek
alapján az egyes pálcákra az alábbi értékek adódnak:
16 cm ~ 468 MHz
22 cm ~ 340 MHz
27 cm ~ 277 MHz
57 cm ~ 132 MHz.
22 cm ~ 340 MHz
27 cm ~ 277 MHz
57 cm ~ 132 MHz.
Ezek alapján a legrövidebb
pálca nagyjából alkalmasnak tűnt az UHF ipari, ill.
amatőrsáv vételére (ez később a teszt során be is
igazolódott), a két középső pálca hazánkban lényegében
felesleges, mivel a 300 MHz körüli tartományban nincs analóg
beszédátvitel, míg a leghosszabb, 57 cm-es elem minden
bizonnyal a légiforgalmi (airband) frekvenciák vételére
került be. Sajnos a próbák során kiderült, hogy a 2 méteres
ipari, ill. amatőr VHF vételhez viszont túl hosszú — de ne
siessünk ennyire előre! ☺
Laborműszerek hiányában hiteles mérésre nem vállalkozhattam, helyette ún. összehasonlító teszteket végeztem egy kézi szkenner segítségével. Ennek során a discone antennát, ill. a vizsgált sávra méretezett gumiantennát felváltva kötöttem a rádióra, és mindkét esetben leolvastam az S-mérő által mutatott értéket.
A gyártó a Skyscan modellt
kifejezetten beltéri antennának javasolja (ezért is van
rajta talp, nem pedig felfogató bilincs, mint a kültéri
példányoknál). Az ablakpárkány belső felére helyezve az
antennát az gyengébben „muzsikált”, mint amikor a
szoba közepére, egy támla nélküli kisszékre állítottam rá.
Gyanúm szerint a hőszigetelt ablakok műanyag keretében belül
végigfutó fém profilok befolyásolták negatív irányba a
vételt.
Következzenek tehát az egyes
sávokban szerzett tapasztalatok — a szoba közepére
elhelyezett antennával:
— 2 méteres URH sáv
(140-160 MHz): miközben a discone antennával S7-es értéket
mutatott a rádió, a sávra méretezett gumiantennára váltva
azonnal S9+-ra nőtt a jelszint: magyarul a discone
antenna a VHF tartományban lényegesen gyengébb
jelet szolgáltat.
— a 70 cm-es (UHF) sávban
már ugyanazokat az értékeket hozta, amelyeket a rádióhoz
mellékelt, UHF sávos gumiantenna produkált. S7-S7, ill.
S9-S9 értékeket olvashattam le a kijelzőről a két vizsgált
frekvencián.
— a légiforgalmi
(airband) sávra nem állt rendelkezésemre megfelelően
méretezett antenna, így ebben az esetben nem volt
összehasonlítási alap. Ettől függetlenül a Ferihegyi
Repülőtér (BUD) forgalmazását szépen lehetett venni a
discone antennával.
— CB sávon (27 MHz)
folyamatos S9-es zaj volt mind a 40 csatornán — ám ez nem az
antenna hibája, hanem a lakóhelyem sajátossága, amely az év
365 napján teszi lehetetlenné a CB-zést — napszaktól,
időjárástól függetlenül.
— a 4, ill. 6
méteres amatőrsávokon — forgalmazás hiányában — nem
volt alkalmam kipróbálni az antennát.
Összességében a Moonraker
Skyscan antenna — az igényes mechanikai kialakítástól
ellenére — csalódást fog okozni annak, aki megvásárolja. A
100 €-s vételárat kifejezetten túlzásnak tartom, és kissé
érthetetlen is számomra, hogy az amúgy jó nevű német WIMO
miért adja a nevét egy ilyen termékhez.
Az antennát a garazs.de
egyik olvasója — Balogh Péter — ajánlotta fel bemutatásra.
Köszönet érte ezúton is!
2022.09.25-10.02.
