A PMR papagáj működése

Ötletes megoldás a kisteljesítményű rádiók hatótávolságának növelésére…

A hagyományos (ipari, ill. rádióamatőr felhasználású) URH rádiók hatótávolságát ún. átjátszó állomások segítségével lehet növelni. Egy megfelelő magasságba telepített átjátszó olyan helyeken is lehetővé teszi a kommunikációt, ahol egyébként pl. kézi rádiókkal nem lehetne egymással kapcsolatot létesíteni.

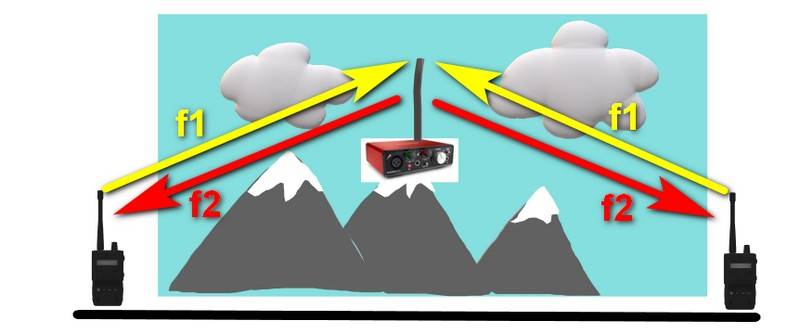

hagyományos URH átjátszó
Ipari / rádióamatőr átjátszók működésének sematikus rajza

A rendszer készülékei két csatornát igényelnek: a „felmenő” frekvenciát (f1) a felhasználók adásra használják. Ugyanerre van állítva az átjátszó vevő része. Amikor a készenléti áramkör (f1-en) adást érzékel, a bejövő jelet azonnal kisugározza a másik, ún. „lejövő” frekvencián (f2). Ahhoz, hogy a rendszer működőképes legyen, az is szükséges, hogy a felhasználók rádiói képesek legyenek eltérő frekvenciát használni az adáshoz, ill. a vételhez. Technikai okokból a felmenő, ill. a lejövő frekvencia nem lehet akármilyen közel egymáshoz, mivel az átjátszó adó része leültetné a vevő egységet. A kettő frekvencia különbsége (f1-f2) az ún. „shift”, vagy „offset”. Értéke rádióamatőr átjátszóknál tipikusan 0,6…1,6  MHz, ipariaknál pedig 3,5…5 MHz.

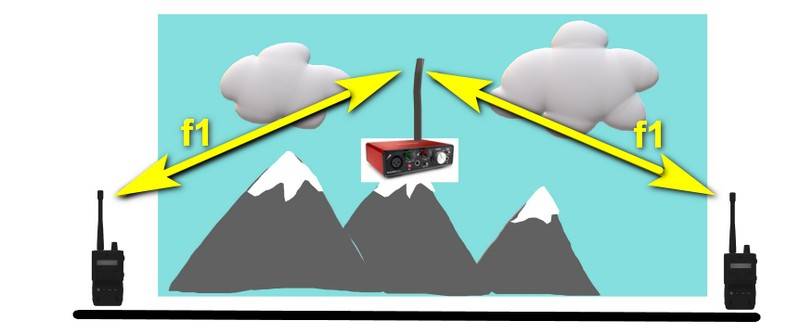

PMR papagáj
PMR papagáj működésének sematikus rajza

Mivel a PMR tartomány mindössze 0,2 MHz sávszélességű, a fent bemutatott alkalmazás nem valósítható meg. Emellett a PMR rádióknál nincs lehetőség külön adás, ill. vétel frekvencia beállítására. Az igény pedig a kezdetektől fogva megvan a mindössze 0,5 W-os kézi rádiók hatótávolságának növelésére. Ez az igény hívta életre az ún. PMR papagájokat, amelyeket angolul „PMR repeater”-nek
(= PMR ismétlő) hívnak. Ez utóbbi megnevezés szabatosabb, mint a magyarban elterjedt „papagáj átjátszó”, mivel a működése során nem történik csatornák közti átjátszás, csak a vett jel azonos frekvencián történő késleltetett visszajátszása.

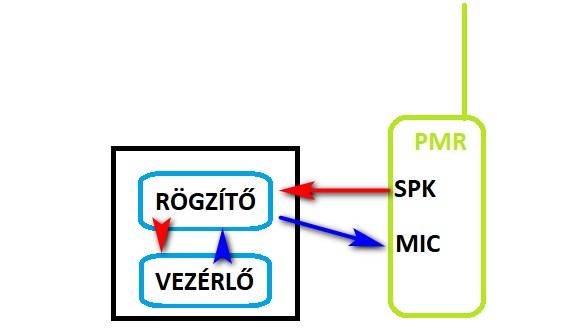

PMR papagáj belső felépítése
PMR papagáj blokksémája

Egy tipikus papagáj egy jó minőségű, VOX (hangra induló adás) funkcióval is rendelkező  PMR rádióból, egy digitális hangrögzítőből, valamint az ezeket vezérlő elektronikából áll. A neten tucatjával lelhetőek fel házilag is összeépíthető kapcsolások, aki viszont nem szeretne az összeépítéssel bajlódni, vásárolhat kész megoldásokat is, akár a népszerű nemzetközi licitálós oldalról, vagy magyar gyártótól. A PMR rádió fülhallgató kimenetét, ill. mikrofon bemenetét a papagájhoz kell csatlakoztatni. A vezérlőelektronika folyamatosan figyeli a rákötött PMR rádió hangkimenetét. Amennyiben adást érzékel, felvételre kapcsolja a digitális hangrögzítőt. Meghatározott idő elteltével (vagy a vett jel megszűnésekor) visszajátssza a felvett hangot a PMR rádió MIC bemenetére. Amennyiben a rádió rendelkezik hanggal vezérelt adásindítási lehetőséggel (VOX), a visszajátszott jel kisugárzásra kerül. Ennek hiányában egy külön vezérlőszállal kell megoldani az adásra kapcsolást. A papagáj adásának végét általában egy rövid sípszó jelzi: ezután az eszköz ismételten vételkész állapotba kerül.
Annak érdekében, hogy a PMR papagáj ne induljon el mindenféle légköri zavarra, a vevőjét CTCSS kóddal zárják le. A papagáj indításához tehát a csatornaszám mellett a használt CTCSS kód beállítására is szükség van a kézi rádiókon.

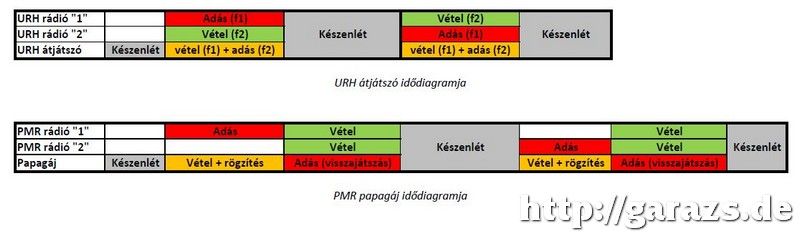

A következő idődiagramok az ipari/rádióamatőr átjátszók, valamint a PMR papagáj működésbeli különbségét hivatottak szemléltetni:

PMR papagáj idődiagramja
Jól látható, hogy míg a hagyományos átjátszóknál az első rádió jele az adással egy időben kisugárzásra kerül a többi résztvevő irányába, az adás vége után pedig azonnal lehetőség van a többiek válaszára, addig a PMR papagájnál előbb meg kell várni, amíg a papagáj visszajátssza a felvett anyagot, és csak ezután van lehetőség a válaszadásra. Ez valamivel lassabbá teszi a kommunikációt, és kellő türelmet is igényel a használat során.
Mivel a PMR papagájokat nem hatóságok, hanem lelkes hobbirádiósok telepítik, ill. üzemeltetik, ezért előfordulhat, hogy idővel egy-egy megszűnik, vagy új telepítésre kerül sor. Az aktuális PMR papagájok listája (a csatornaszámmal, ill. a szükséges CTCSS kóddal) megtalálható az Úrkúti papagáj oldalán.


Végezetül fontosnak tartom felhívni a figyelmet arra, hogy PMR sávon a „papagáj átjátszó” használata jogszabálysértő.

„195a. PMR 446: olyan kis hatótávolságú, berendezések közötti közvetlen összeköttetést megvalósító üzemmódban, bázisállomás és átjátszóállomás használata nélkül működő, sem az infrastruktúra-hálózat részeként, sem átjátszóállomásként nem használható, emberen levő vagy közvetlen kézi működtetésű hordozható rádióberendezés, amely kizárólag beépített antennát használ a megosztás maximalizálása és a zavarás minimalizálása érdekében;”


A grafikák MS Paint 3D programmal készültek.☺

2019.05.14.
Legutóbbi frissítés: 2024.07.23.
