Gyári President mikrofon gyenge jelszintjének orvoslása
Egy márkás rádió bóvli kiegészítője...
Nemrégiben egy új President
CB rádiót próbáltam ki. A készülék megjelenését, minőségét
tekintve ugyan méltó a legendás márkához, de a gyárilag
mellékelt mikrofon már külsőre is elég hitványnak tűnt:
aprócska — legfeljebb női, vagy gyermekkézbe illő —
kézibeszélő, olcsó hatású műanyagból:

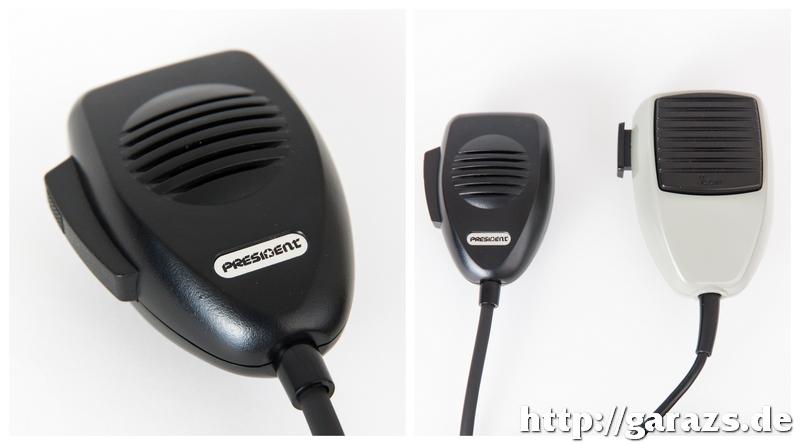

A President DNC-520 U/D
— összehasonlítva egy ipari rádió tisztességes méretű, és
minőségű kézibeszélőjével.
Az adóvevő üzembe
helyezését, ill. a próbát követően az első összeköttetés
során jelezte az ellenállomás, hogy a hangom alig hallható,
feltekert hangerő mellett is éppen csak érthető a közlendőm.
Nálam S7-tel "jött" a beszélgetőpartner, viszont az nekem is
feltűnt, hogy hiába beszéltem hangosan a mikrofonba, a
kijelzőn lévő kivezérlésmérő max. 2-es, 3-as értékig mozdult
ki.
Ellenőriztem a készülék beállításait: a kimenőteljesítmény és a mikrofonerősítés egyaránt a maximumon volt. Mivel nem feltételeztem, hogy egy gyári új rádió hibás lenne, ezért a gyanúm a mikrofonra terelődött. Mint utólag kiderült: nem is alaptalanul...
Ellenőriztem a készülék beállításait: a kimenőteljesítmény és a mikrofonerősítés egyaránt a maximumon volt. Mivel nem feltételeztem, hogy egy gyári új rádió hibás lenne, ezért a gyanúm a mikrofonra terelődött. Mint utólag kiderült: nem is alaptalanul...
A hátlapon lévő két,
kisméretű csavar eltávolítása után feltárult a valóság: a
kézibeszélő háza egyaránt alkalmas dinamikus, és elektret
mikrofonbetét fogadására. Amint az a fotón is látható, ebbe
a példányba elektret betét került — a másik típus fogadására
szolgáló hely üresen van hagyva. Kívülről megvizsgálva a
kézibeszélő házát, feltűnt, hogy semmiféle lyuk nem látható
azon a területen, amely mögött az elektret betét van. A
mikrofonkapszula ragasztással lett rögzítve: a kívülről
hozzáférhető ragasztónyomokat eltávolítottam, ezután orvosi
érfogóval óvatosan megfogtam az elektret-kapszulát, majd
óvatos ide-oda mozgatás mellett lassan kiemeltem a helyéről.
Belülről nézve úgy tűnt, hogy ez a "persely" teljesen zárt,
de másik szögből megvizsgálva már láttam, hogy egy kb. 2 mm
x 0,5 mm-es "résen" keresztül kellene a hanghullámoknak
bejutni a mikrofon membránjához.

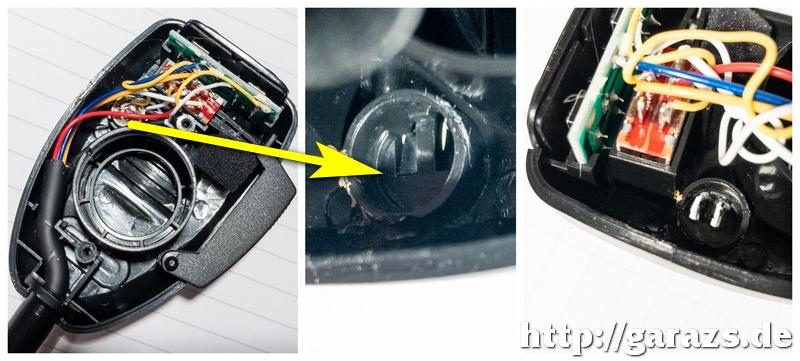

A mikrofon belső elrendezése,
valamint az elektret-kapszula előtti rés az átalakítás
előtt, ill. után.
Mivel csak ez az egy
példányom van ebből a típusból, így nem sikerült
kiderítenem, hogy egy öntési hibás példányról, vagy egy
eleve átgondolatlan konstrukcióról van szó.
A későbbiek során
mindenképpen venni fogok egy normális mikrofont, ám addig is
szerettem volna, ha a rádió használható, ezért megoldásként
a lyukak megnagyobbítása mellett döntöttem. Ezzel persze
ugrik a garancia is — így ha valaki azt nem szeretné
elveszíteni, az elektret-kapszulát egyszerűen átrakhatja a
dinamikus betét részére fenntartott helyre, némi
szivacsdarab — mint központosító eszköz — felhasználásával.
Én tehát nem helyeztem át a kapszulát, helyette két, normális
méretű lyukat alakítottam ki a külső burkolatban. A sorja
mentesítés után egy kis darab fekete textilt helyeztem be
szélzajcsökkentés céljából, majd helyére került az
elektret-kapszula. Az összeszerelést követő teszt során
érezhetően erősebb lett a jelszint: ugyanolyan hangerővel, és
távolságból beszélve a korábbi 2-es, 3-as helyett 5-ös, 6-os
értéket mutatott a műszer. Ennél nagyobb jelszintet csak
erősítős mikrofon alkalmazásával lehet elérni.

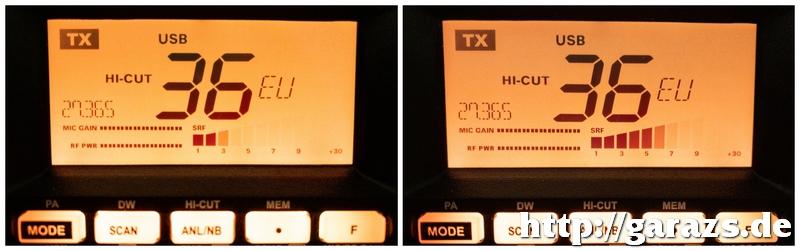

Az átalakítás eredménye: a
korábbi 2-3-asról 5-6-ra nőtt a jelszint.
2022.02.14.
Szegecs
