Amatőr, ill. ipari URH rádiók programozásakor az adóvevőn, RS-232-es adatkábelen, gyári szoftveren kívül szükség van még egy olyan PC-re is, amely rendelkezik soros porttal. Sajnos ez a csatlakozótípus ma már szinte teljesen kiveszett az új PC-k 99%-ánál. A szerencsésebb felhasználók esetleg megtalálhatják a tüskesort az alaplapjukon — nekik csak egy hátfali kivezetést kell vásárolniuk, azonban a legtöbb alaplapról, ill. a laptopok szinte mindegyikéről régóta hiányzik az RS-232-es csatlakozó.

Mit lehet ilyenkor tenni? Mivel USB port gyakorlatilag minden mai számítógépen van, be kell szerezni egy RS232-USB átalakítót. Ugyan az internetes ázsiai webshop-ok tele vannak 1…3 dollár árú kábelekkel, ebben az esetben mégis azt javaslom, hogy ne ezek közül válasszunk, hanem szánjunk rá egy normális összeget, és szerezzük be inkább hazai elektronikai szakboltból, ahol garanciát is kapunk a kábelre, és tuti, hogy nem hamisított illesztő chip van a csatlakozó belsejében, mint ahogyan az a filléres adatkábeleknél teljesen mindennapos.

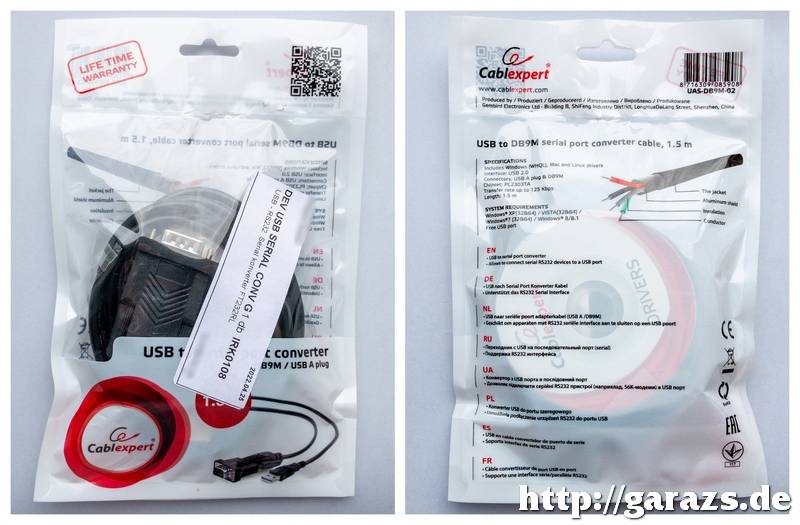

A képeken látható példány Cablexpert „márkanévre” hallgat — ez valójában egy tajvani OEM gyártót takar, amely pl. az idehaza jóval ismertebb Gembird név alatt is forgalmaz mindenféle átalakítókat. A cikk írásának idején (2023 tavasz) 4078 Ft-ba kerül.

A fóliacsomagolás hátán olvasható adatok alapján Prolific PL2303TA típusú soros-USB átalakító chip van benne, amely igen elterjedtnek számít az elektronikai iparban.

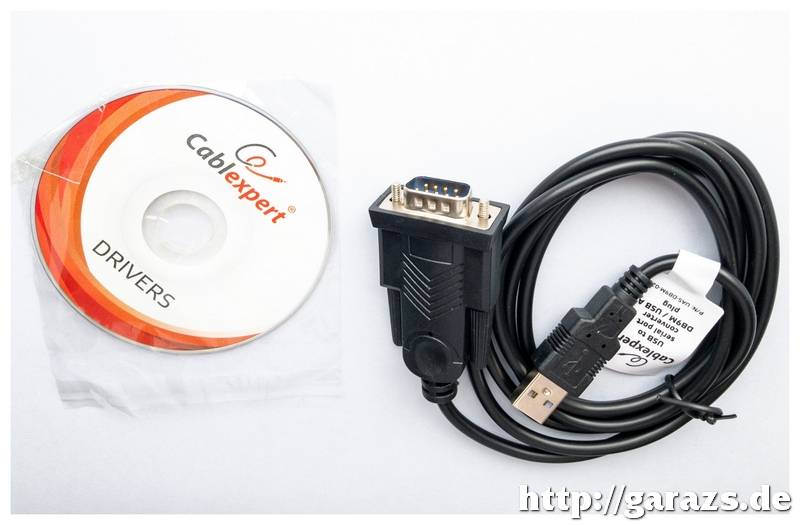

A kábel mellé egy vezérlőszoftvereket tartalmazó CD-t is mellékeltek, azonban — ahogyan az más hardvereknél is lenni szokott — érdemesebb a gyártó saját weblapjáról letölthető legfrissebb drivereket használni a telepítéshez. Annál is inkább így van ez, mert időközben megjelent a Windows 11-es verziója, amely a kábel csatlakoztatásakor megpróbálja automatikusan feltelepíteni a drivert, azonban rossz verziót tölt le, emiatt a Vezérlőpult - Eszközkezelőjében ezt a hibaüzenetet fogjuk látni:

Az angolnyelvű szöveg szerint a PL2303TA chip nem támogatja a Windows 11-es, ill. későbbi verzióit, ezért azt javasolják, hogy a felhasználó vegye fel a kapcsolatot az IT partnerével.

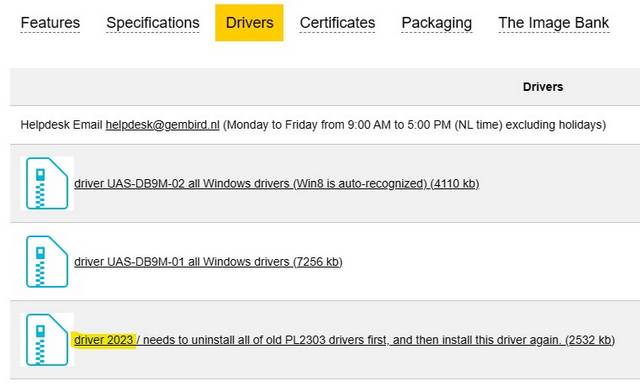

A Cableexpert oldalán a terméklapon belül található driver2023… nevű tömörített fájlt kell letölteni, majd a számítógép háttértárolóján egy tetszőleges, ideiglenes mappába kicsomagolni.

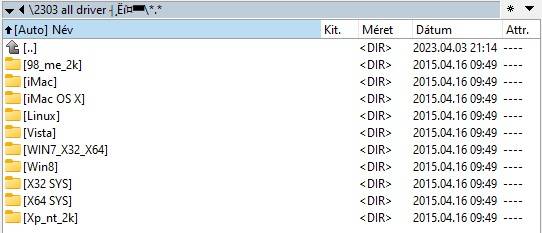

A benne található driverek közül Windows 10, ill. 11-hez az X64 SYS mappa tartalmára lesz szükség.

A telepítés módja:

- Lépjünk be a Vezérlőpult Eszközkezelőjébe;

- Nyissuk le a Portok (COM és LPT) sort;

- a PL2303TA DON'T SUPPORT WINDOWS 11 „eszközre” kattintsunk a jobb gombbal;

- válasszuk az Illesztőprogram frissítése, majd az Illesztőprogram keresése a számítógépen opciókat;

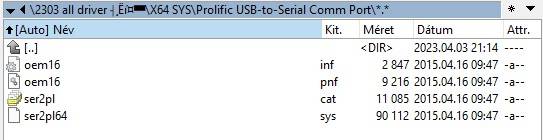

- tallózzuk ki a fentebb kicsomagolt X64SYS\Prolific USB-to Serial Comm Port\ mappát, majd hagyjuk jóvá a műveletet!

Sikeres telepítést követően a korábbi hibaüzenet helyén a „Prolific USB-to-Serial Comm Port (COM3)” szöveg látható az Eszközkezelőben:

Ezzel készen is vagyunk: az adatkábel innentől kezdve úgy használható, mintha beépített soros port lenne a gépben.

A cikkben bemutatott módszer nemcsak Cablexpert-es, hanem más olyan RS232-USB illesztőkhöz is használható, amelyben PL2303TA chip van. Amennyiben a fenti lépések mégsem vezetnének eredményre, nagy valószínűséggel hamis, vagy hibás chipet tartalmazó kábelünk van, amely az 1…3 dolláros példányoknál lényegében előre borítékolható.

---
