Egy famintás előlapú Stalker IX CB rádió felélesztése
A negyvenéves technika többévnyi pihenés után újra életre kelt…
Régóta szerettem volna egy
famintás előlapú Stalker IX-et a President Grant mellé, de sajnos a
neten, ill. a rádiós börzéken felbukkanó példányok 90%-a
botrányos esztétikai állapotban, vagy szétbuherálva, vagy
csillagászati árban, ill. ezen tulajdonságok tetszőleges
kombinációival várja új tulajdonosait. 2023 tavaszán végül a
szerencse mellém szegődött, amikor az egyik internetes
adás-vételi portálon találtam egy mindössze 20.000 Ft-ért
kínált példányt. Csupán egyetlen fénykép volt feltöltve róla
— az sem jó minőségű. Így látatlanban tuti nem
vásároltam volna meg, viszont mivel az eladó belement a
személyes átvétel megszervezésébe, ezért úgy gondoltam: ha
nem megfelelő állapotú a készülék, max. nem veszem meg. A
telefonos beszélgetés során szimpatikus volt a hirdető —
ebben is különbözött a neten, ill. börzéken mindig jelenlévő
nagydumás nepperektől. A megbeszéltek szerint megtörtént a
személyes találkozó, és bár az eső miatt nem tudtam a
helyszínen kipróbálni a rádiót, de a kifejezetten megkímélt
állapota, és a hozzá kapott kiegészítők (eredeti mikrofon,
tápkábel) bizalmat ébresztett: remélhetőleg csak nem egy
romhalmazt vettem meg.☺

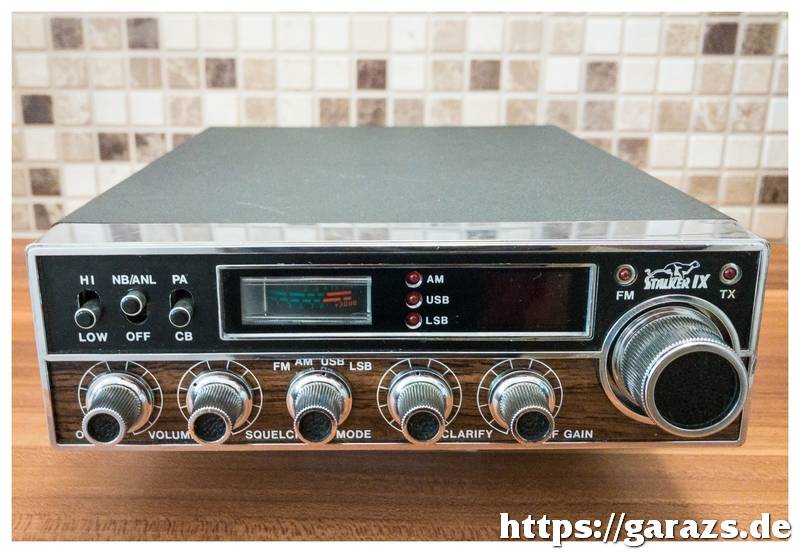

A sorozatszám matricája sajnos már eltűnt a hátlapról, így a gyártás pontos évét nem sikerült megállapítani. Tippem szerint 1981-es — az alaplapra szerelt félvezetők feliratai, ill. a felszereltség alapján (fa előlap, 80 csatorna, FM üzemmód).
A sorozatszám matricája sajnos már eltűnt a hátlapról, így a gyártás pontos évét nem sikerült megállapítani. Tippem szerint 1981-es — az alaplapra szerelt félvezetők feliratai, ill. a felszereltség alapján (fa előlap, 80 csatorna, FM üzemmód).
Bár nem volt koszos a készülék, a hazaérés után kapott egy törlőkendős tisztítást; ezt követően került sor a beüzemelésre. A kimenetre műterhelést csatlakoztattam, majd a rádiót egy szabályozható kimenetű, stabilizált tápra kötöttem. Mivel nem lehetett tudni, hogy hány évet töltött tétlenül ez a Stalker IX-es, ezért a biztonság kedvéért először csak 9 volt feszültséget állítottam be, ezt a rádió bekapcsolása után szépen lassan emeltem 13,8 voltig.
Később az RF kimenetre egy
kombinált SWR & teljesítménymérőt, annak kimenetére
pedig műterhelést kapcsoltam abból a célból, hogy
ellenőrizhessem: rendben működik-e a rádió végfoka. (Ezeknél
a régi 30-40 éves készülékeknél a beépített félvezetők ma
már gyakorlatilag beszerezhetetlenek, így egy végfok, vagy
szintézer meghibásodás lényegében a gazdasági totálkárral
egyenlő.)
A teljesítménymérő mutatója AM, ill. FM üzemmódban ugyan kitért nyugalmi állapotából (tehát a végfok működött), ám SSB-ben hiába beszéltem a mikrofonba: 0-n maradt a mutató. Másik mikrofont csatlakoztatva a készülékhez SSB üzemmódban is egyből mérhető volt teljesítmény. Nem volt kérdés: itt a Stalker mikrofonnal van valami probléma. Szétszedtem a házát, amire amúgy is sor került volna, mert szerettem volna megtisztítani anélkül, hogy az elektronikai része vizet kapjon. Multiméter szakadásvizsgálójával végigmérve a betét nem mutatott meghibásodást, a spirálkábel, ill. végén a csatlakozó szintén rendben volt, így a PTT nyomógombra terelődött a gyanúm. Ez egyidőben két áramkört kapcsol: egyik fele az adás, vagy a vétel szálat „húzza le” 0-ra, a másik fele pedig a mikrofon jelét szakítja meg elengedett állapotban. Szerencsére ez egy nyitott házas kapcsoló, így az oxidréteg eltávolítása érdekében az érintkezők kaptak egy kis Tuner 600 spray-s kezelést, majd kb. 40-50 gombmegnyomás után jöhetett a Kontakt 61 spray-s kezelés a hosszútávú jó kontaktus érdekében. Ugyanilyen ápolásban részesült a mikrofonjel szintjének csökkentésére szolgáló pici potméter is.
A teljesítménymérő mutatója AM, ill. FM üzemmódban ugyan kitért nyugalmi állapotából (tehát a végfok működött), ám SSB-ben hiába beszéltem a mikrofonba: 0-n maradt a mutató. Másik mikrofont csatlakoztatva a készülékhez SSB üzemmódban is egyből mérhető volt teljesítmény. Nem volt kérdés: itt a Stalker mikrofonnal van valami probléma. Szétszedtem a házát, amire amúgy is sor került volna, mert szerettem volna megtisztítani anélkül, hogy az elektronikai része vizet kapjon. Multiméter szakadásvizsgálójával végigmérve a betét nem mutatott meghibásodást, a spirálkábel, ill. végén a csatlakozó szintén rendben volt, így a PTT nyomógombra terelődött a gyanúm. Ez egyidőben két áramkört kapcsol: egyik fele az adás, vagy a vétel szálat „húzza le” 0-ra, a másik fele pedig a mikrofon jelét szakítja meg elengedett állapotban. Szerencsére ez egy nyitott házas kapcsoló, így az oxidréteg eltávolítása érdekében az érintkezők kaptak egy kis Tuner 600 spray-s kezelést, majd kb. 40-50 gombmegnyomás után jöhetett a Kontakt 61 spray-s kezelés a hosszútávú jó kontaktus érdekében. Ugyanilyen ápolásban részesült a mikrofonjel szintjének csökkentésére szolgáló pici potméter is.

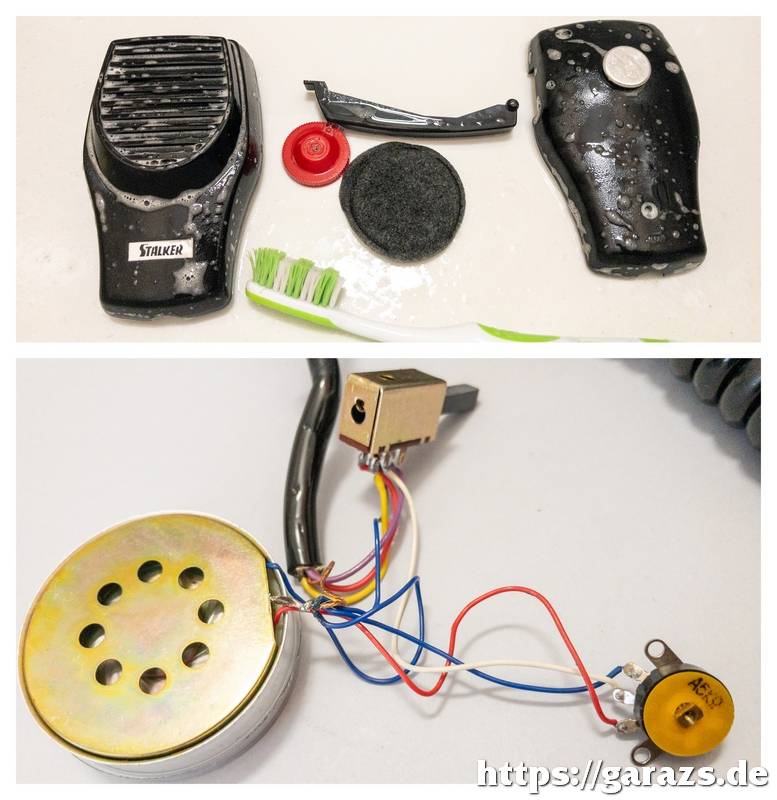

A kézibeszélő házának
műanyag elemei a szivaccsal együtt kétszeri krémszappanos
kezelést kaptak, majd száradás után jöhetett az
összeszerelés. A próba sikerült, a gyári kézibeszélő ismét
használható!☺
A tápkábel „pimpelése”
A rádióhoz kapott tápkábel
egyrészt rövid volt, másrészt a vastagságát sem tartottam
megfelelőnek (mindössze 0,75 mm átmérőjű volt), ezért úgy
döntöttem, hogy ezt mindenképpen fel fogom újítani. —
Miért nem vettem inkább új tápkábelt? Sajnos a
kereskedelemben újként forgalmazott Grant/Stalker tápkábel
(Albrecht NC B303) nagyon vékony rézvezetékkel van szerelve,
a csatlakozója pedig egybeöntött típusú: nincs lehetőség a
vezeték utólagos cseréjére. A tápdugót pedig külön,
szerelhető kivitelben sehol sem árusítják.
Szerencsére a Stalkerrel együtt kapott tápkábelen szétszedhető a csatlakozó, a lengő biztosítóház érintkezői is forrasztható típusúak, így adódott az ötlet: ezek felhasználásával, valamint 2 x 1,5 mm2-es hangszóróvezetékkel kiváló, új tápkábelt tudok készíteni.
Szerencsére a Stalkerrel együtt kapott tápkábelen szétszedhető a csatlakozó, a lengő biztosítóház érintkezői is forrasztható típusúak, így adódott az ötlet: ezek felhasználásával, valamint 2 x 1,5 mm2-es hangszóróvezetékkel kiváló, új tápkábelt tudok készíteni.

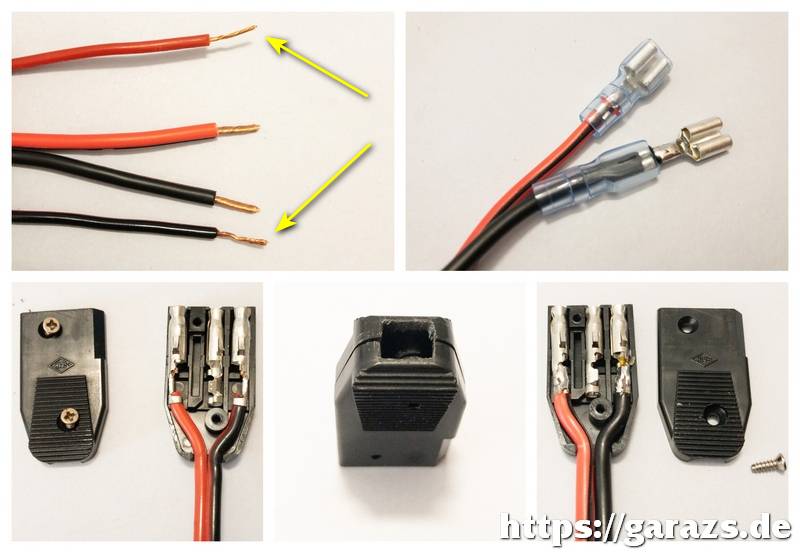

Az eredeti és az új
tápkábel keresztmetszetének különbsége; forrasztott saruk
kerültek a másik végre, valamint a szerelhető tápdugó
bővítése a vastagabb vezeték fogadásához.
A csatlakozó érintkezőihez
forrasztással rögzítettem a vezetéket, a kábelkivezetésénél
pedig reszelővel óvatosan bővítettem a nyíláson, azért, hogy
a vastagabb vezeték kényelmesen beférjen, és a
csatlakozóház összeszerelhető legyen. Az olvadóbiztosító
házát a kábel rádióhoz közelebb eső felébe építettem be, míg
a tápkábel másik végére 6,3-as, sarus csatlakozót tettem, —
ezáltal ugyanis kitelepülések során a rádió közvetlenül
csatlakoztatható a tápellátását szolgáló zselés ólom
akkumulátorhoz. A vezeték hossza egyébként azért lett 130
cm, mert ez pont megfelelő az autó padlólemezén nyugvó akku,
és a műszerfal tetejére tett rádió összekötéséhez.☺

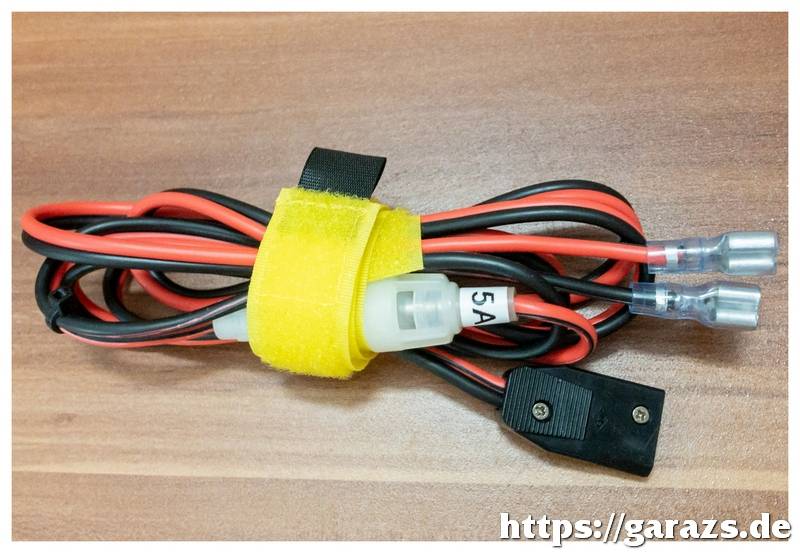

Így fest a „pimpelt”
Stalker IX tápkábel, amely azóta már többször bizonyította
használhatóságát.
Az első „éles” próba
Bár az elektrolit
kondenzátorok cseréje az első pillanattól kezdve tervbe volt
véve, még azt megelőzően szerettem volna kipróbálni a
rádiót: mit tud a 40 éves elkókkal? Otthon egy másik
rádióval, ill. a kimenetre kötött műterheléssel
tesztelve látszólag minden rendben volt, de az igazi teszt
mégiscsak az, amikor valódi rádiós körülmények között van
kipróbálva a készülék, ezért egyik este összepakoltam a
Stalkert a fentebb bemutatott tartozékaival együtt, magamhoz
vettem egy zselés ólomakkumulátort, meg egy 2000 mm-es Sirio antennát a mágnestalppal,

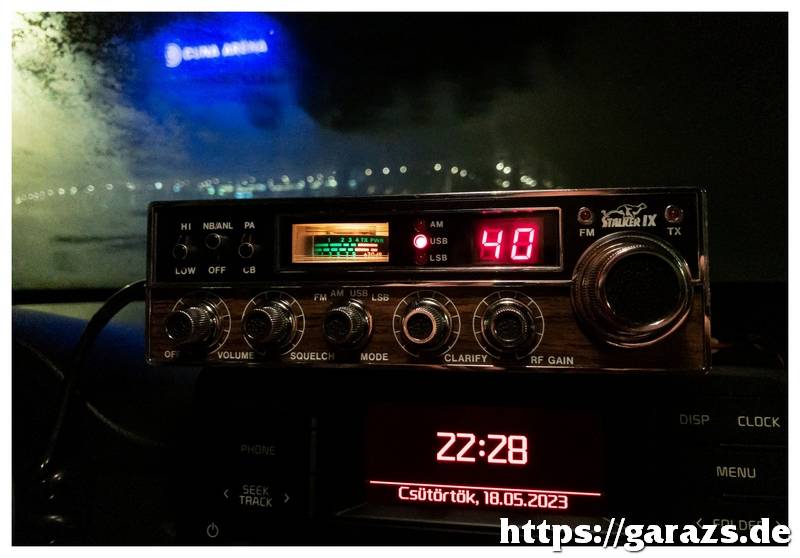

és elautóztam a Duna Aréna parkolójába. A gyors
beüzemelést követően a késői órák ellenére is sikerült két
összeköttetést létesítenem. Mindkét ellenállomástól kedvező
riportokat kaptam az adásomra, és én is kitűnően vettem
őket.
További (megoldott) feladatok
A sikeres próba után hátra volt még az említett elektrolitkondenzátorok teljes cseréje, ill. az adást jelző TX LED hibájának felkutatása — ez ugyanis adás alatt is sötét maradt.

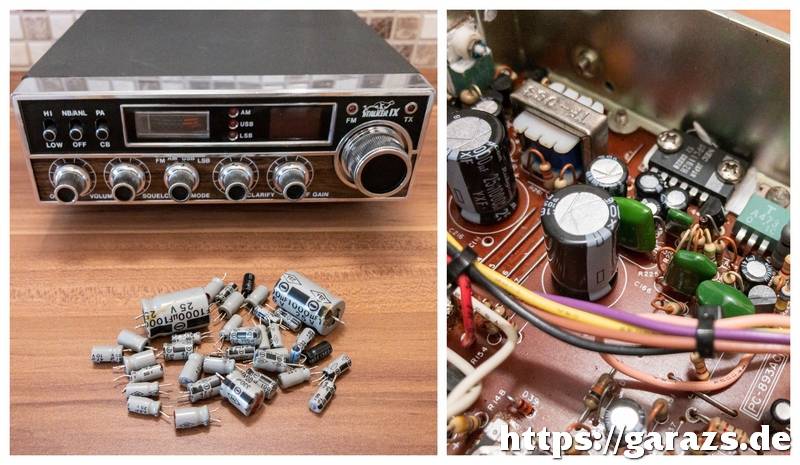

Az elkócsere inkább
türelemjáték, mintsem komoly műszerészi kihívás. Szerencsére
a korábbi Grant-felújításból szinte mindegyik
kapacitásértékből maradt még elegendő mennyiség a cseréhez,
de pár értékből azért így is rendelni kellett. Az eredetileg
10 voltos feszültséghatárra méretezett darabok helyett 25
voltosakat építettem be, továbbá valamennyit 105°C-os
hőtűrésű példánnyal váltottam ki.
Nagyobb kihívás volt a TX LED hibájának felkutatása. Anélkül, hogy a T. Olvasót untatnám a feleslegesen lefutott körökkel, a többszöri szétszedésekkel, összecsavarozásokkal, annyit röviden, hogy egy korábbi forrasztásnál használt folyasztószer pont annál a két fóliasávnál okozott átvezetést, amelyek a LED-hez mentek. Egy régi mechanikus írógép javítókészletéből származó durvaszőrű ecset, és egy kis Tuner 600 spray-s kezelés együttese végül eredményt hozott, és megszűnt a zárlat: a TX LED világít adáskor.
Most már végre teljes
értékűen használható ez a klasszikusnak számító CB rádió.

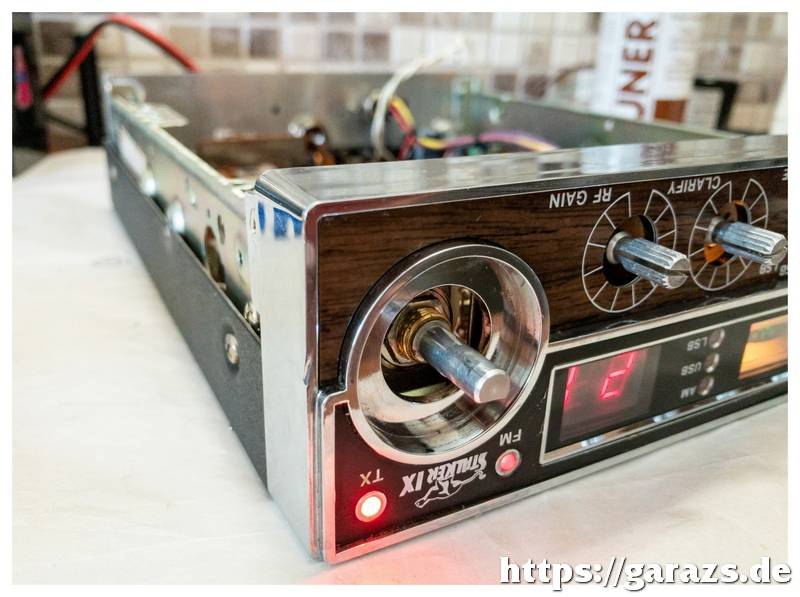

Abban, hogy az a kis piros
LED ott a bal alsó (valójában jobb felső) sarokban
világítson, többórányi munka van.
2023.05.23-30.
Legutóbbi frissítés: 2024.07.18.
