Videoton Nápoly de Luxe (RA3301)
A dobozba zárt autórádió…

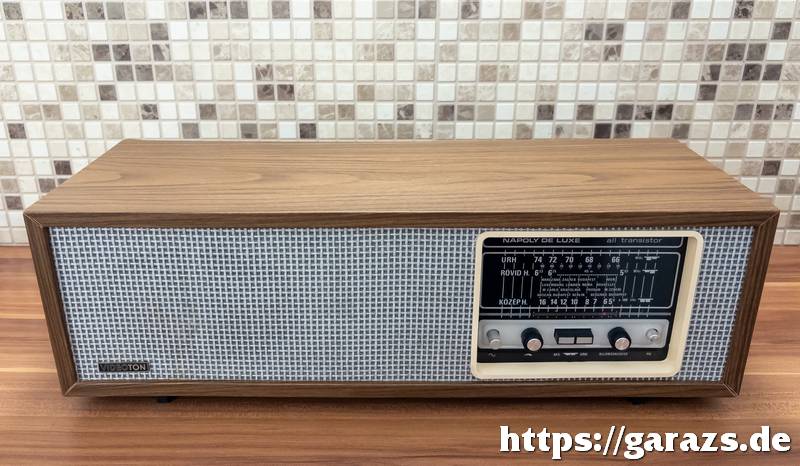

A Nápoly de Luxe
készülék műszakilag a Videoton RD3613 típusú autórádió
hálózati üzemre átalakított (tápegységgel, hangszóróval
ellátott, bedobozolt) változata. Ma egy ilyen megoldásra azt
mondanánk, hogy „a termelési kapacitás praktikus
optimalizálása”, hiszen ugyanazt a gépsort többféle termék
előállítására is lehet használni — ezzel csökkentve az
előállítási költségeket.
A valódi indok azonban
máshol keresendő: az 1970-től a Szovjetunióban készített Lada/Zsiguli
gépkocsikhoz kezdetben nem állt rendelkezésre
megfelelő mennyiségű, és főleg minőségű belföldi gyártású
autórádió, ezért államközi egyezmény keretében a szovjet
személyautókba az autórádiókat a székesfehérvári Videoton
gyártotta és szállította a Volgai Autógyárnak. Mivel a
szocialista vállalatoknál a termelés és a kereslet csak
ritkán állt összhangban egymással (emiatt állandósult
jelenség volt a hiány, ill. a túltermelés is), így amikor
évekkel később a szovjet fél visszamondta a megrendelt
autórádiókat, a Videotonnak jelentős készlet maradt a
nyakán. Nem estek azonban kétségbe: a megmaradt autórádiók
egy részét magyar piacon kezdték el forgalmazni, a többi
példány pedig a fentebb leírt módon asztali rádióvá
változott, és Nápoly, ill. Nápoly de Luxe néven került a
boltok polcaira.

Ezen a Népszava újságban
1974. október 17-én megjelent fotón éppen egy fehér dobozos
Nápoly de Luxe készülék összeszerelés utáni bemérését végzi
Molnár Zsuzsanna műszerész.
A négyévente megrendezett
olimpiai játékok sportközvetítései régen is, de még
napjainkban is jó ürügyet szolgáltatnak az otthoni
szórakoztatóelektronikai eszközök újra, modernebbre történő
cserélésére. Csakhogy amíg manapság a „többnégyzetméteres”
lapostévét cserélik „mégtöbbnégyzetméteresre”☺,
addig 50 évvel ezelőtt egy új asztali rádió beszerzése
jelentette a műszaki előrelépést:

A KSH nyilvánosan elérhető adatai szerint 1976-ban bruttó 3714 Ft volt a magyar átlagkereset. Ez alapján egy Nápoly de Luxe még a fenti akció keretében is fél havi bruttó fizetésnek megfelelő összegbe került.

Akciós rádiók az 1976-os
montreali (Kanada) XXI. Nyári Olimpiai játékok
közvetítéseinek hallgatásához a Titán Kereskedelmi
Vállalat kínálatából @ Dunántúli Napló — 1976.07.05.
A KSH nyilvánosan elérhető adatai szerint 1976-ban bruttó 3714 Ft volt a magyar átlagkereset. Ez alapján egy Nápoly de Luxe még a fenti akció keretében is fél havi bruttó fizetésnek megfelelő összegbe került.
Módosítások az eredeti autórádióval összehasonlítva…

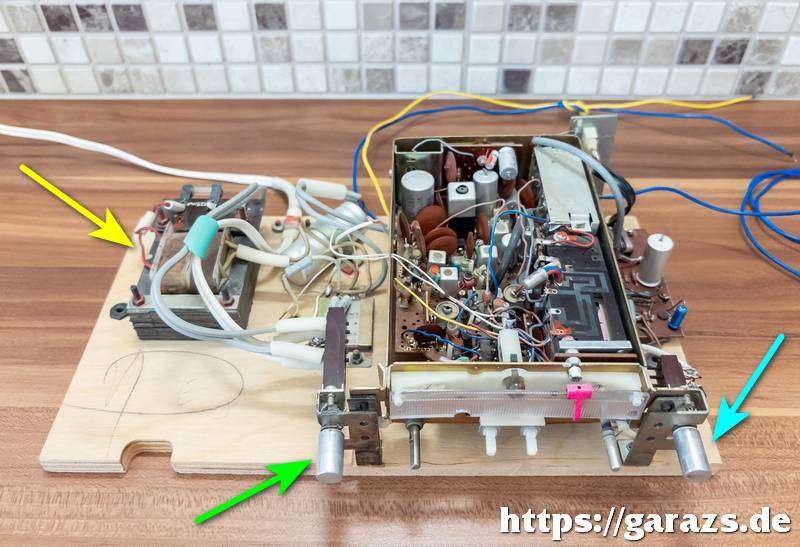

A bevezetőben említett
220/12 voltos tápegység (sárga nyíl) mellett eltérés a
különválasztott főkapcsoló (zöld nyíl), ill. a rádió/külső
jelforrás bemenetváltó (kék nyíl) is. Az autórádió alsó,
ill. felső fémburkolatát elhagyták, a skála méretét
ugyanakkor megnövelték. A skálaizzó vezetéke közvetlenül a
tápegység kimenetére csatlakozik.

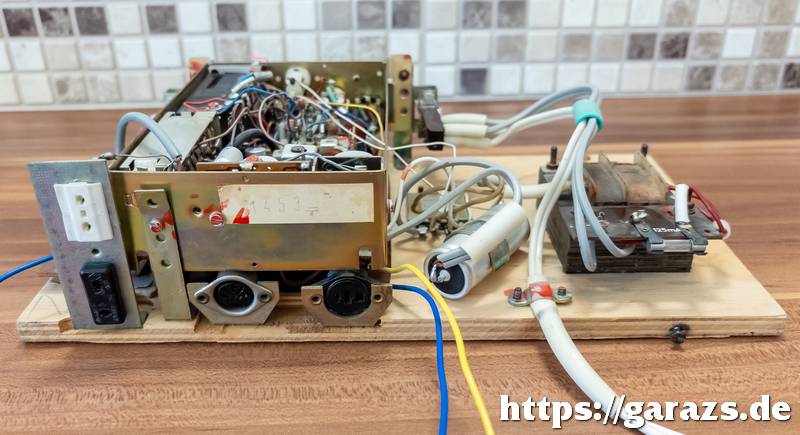

Míg az eredeti autórádió
egyetlen 75 ohmos koaxiális antennaaljzatot tartalmaz
mindhárom sávhoz, addig a hálózati üzemre alakított
kivitelnél külön bemenetet kapott az URH, ill. a KH/HH rész.
Akkoriban az otthoni műsorvételnél ritkaság számba ment a
koaxkábel használata: a tető-, vagy szobaantennákat 240
ohmos, szimmetrikus szalagkábellel kötötték össze a rádióval
(vagy a tévével), így a Nápoly de Luxe is szalagkábel
fogadására lett átalakítva. (Ezek a fenti fotó bal szélén
látható fehér, ill. fekete színű, késes aljzatok.)
A rádió sasszéja alá került egy ötpólusú tuchel csatlakozó, amely egyszerre szolgál bemenetként (magnóhoz, vagy lemezjátszóhoz), ill. vonalszintű kimenetként (a rádióműsor rögzítéséhez). Tőle jobbra pedig az opcionális külső hangszóró csatlakozóaljzata található.
A rádió sasszéja alá került egy ötpólusú tuchel csatlakozó, amely egyszerre szolgál bemenetként (magnóhoz, vagy lemezjátszóhoz), ill. vonalszintű kimenetként (a rádióműsor rögzítéséhez). Tőle jobbra pedig az opcionális külső hangszóró csatlakozóaljzata található.

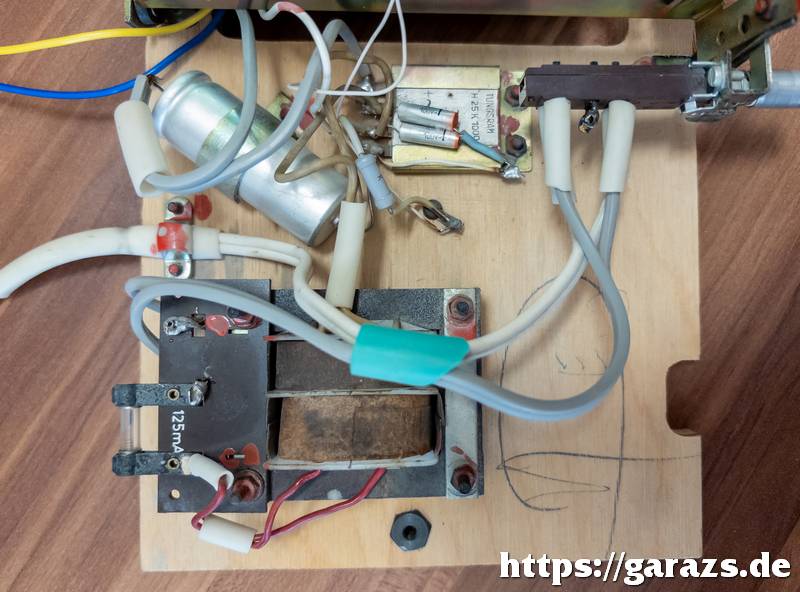

A tápegység

Mivel a Nápoly de luxe alapját adó rádió eredetileg autós
üzemre lett kitalálva, ezért ahhoz, hogy hálózatról is
üzemeltethető legyen, előbb a „konnektorban lévő”
220 (ma már 230) voltot 12 voltra kell transzformálni, majd
egyenfeszültséggé alakítani. Ma már technikai érdekesség a
főkapcsoló melletti, Tungsram gyártmányú, szelénlapocskákból
álló egyenirányító. Azért nem az eredetileg kapcsolóval
egybeépített hangerőszabályzó potméter szolgál a rádió be-,
ill. kikapcsolására, mert annak érintkezői kisfeszültségre,
nem pedig a hálózati 220/230 voltra lettek tervezve.
Szereléstechnikailag meglehetősen gányolás érzete van az egész panelnek: a farostlemezre találomra felhányt alkatrészek a keszekusza kábelezéssel finoman szólva nem nyújtanak professzionális hatást. A faiparos munka is sok helyen olyan „minőségű”, mintha diákokkal vágatták volna ki a kötelező nyári termelési gyakorlat keretében. Lehet azzal jönni, hogy „így is működik”, meg „bedobozolva úgysem látszik”, de talán pont emiatt a — mindennapokban napjainkban is gyakran tetten érhető — „jól van ez így” hozzáállás miatt tartunk még mindig ott, ahol…

Szereléstechnikailag meglehetősen gányolás érzete van az egész panelnek: a farostlemezre találomra felhányt alkatrészek a keszekusza kábelezéssel finoman szólva nem nyújtanak professzionális hatást. A faiparos munka is sok helyen olyan „minőségű”, mintha diákokkal vágatták volna ki a kötelező nyári termelési gyakorlat keretében. Lehet azzal jönni, hogy „így is működik”, meg „bedobozolva úgysem látszik”, de talán pont emiatt a — mindennapokban napjainkban is gyakran tetten érhető — „jól van ez így” hozzáállás miatt tartunk még mindig ott, ahol…
Persze mindezek teljes
mértékben megbocsájthatóak lennének, amennyiben a Nápoly de
Luxe-ot egy lelkes barkácsoló ember építette volna össze
szabadidejében otthon, bontott alkatrészekből,
a szerény szerszámparkjával. Csakhogy ez egy gyári,
nagyüzemben készített rádió, amelyért a vásárló több
mint fél hónapig dolgozott. A Videoton nem egy sufni
vállalkozás volt, hanem a Kádár-korszak egyik legnagyobb
exportőre, ezáltal deviza termelője is.
Jellemző a korszakra, hogy
arra ugyan nem volt szándék, ill. akarat, hogy a
tápegységnek egy külön nyomtatott áramköri panelt
készítsenek tisztességes huzalozással, arra viszont idő is,
ill. humánerőforrás is rendelkezésre állt, hogy az összes
csavart piros festékkel megpöttyözzék. Ezek szerepe az volt,
hogy egy „házi javítás” esetén a festékpöttyök megsérültek,
így egy esetleges meghibásodást követően a vásárló
garanciális igénye azonnal elutasításra került. (Ez elérhető
lett volna egyetlen hátlapi matricával, vagy pecséttel is,
de így legalább plusz munkahelyet létesíthettek —
hozzájárulva ezzel a korszak fő politikai célkitűzésének: a
teljes foglalkoztatottságnak a megvalósulásához.)
Kijelző helyett: skálaüveg…

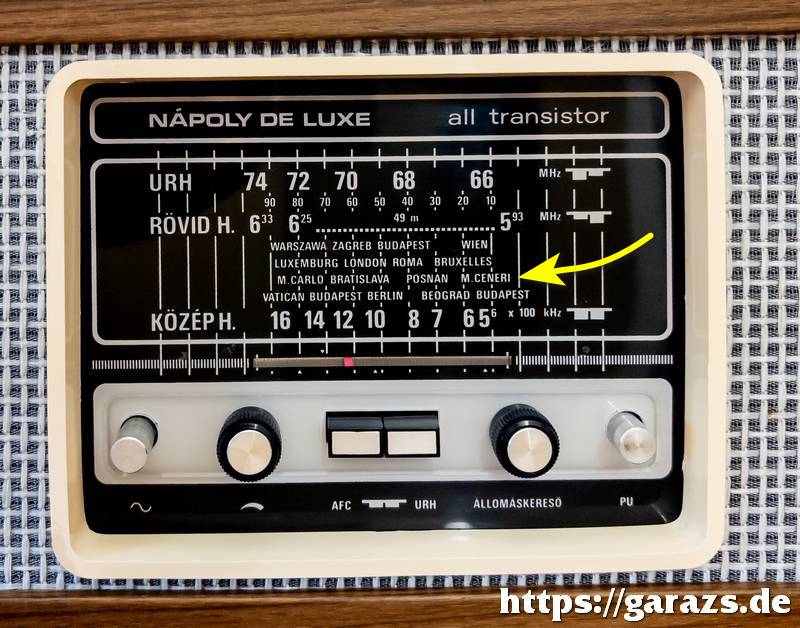

„all transistor”
hirdeti a felirat a jobb sarokban azt a tényt, hogy ebben a
készülékben már nincsenek elavult elektroncsövek, hanem
korszerű, félvezető-alapú áramköröket tartalmaz. Egészen
pontosan még két IC is van benne: a TAA691 típus
egyetlen tokban tartalmaz FM KF erősítőt, limitert,
demodulátort, ill. hangfrekvenciás előerősítőt, míg a
TBA810AS hűtőzászlós IC egy — tápfeszültségtől
függően — 4…7 wattos hangvégfok, amely a beépített, vagy
külső hangszóró meghajtását biztosítja.

Érdekesség, hogy a hangolás
fordított irányban történik: a skála bal szélén találhatóak
a magasabb, míg jobbra az alacsonyabb frekvenciaértékek. Az
URH ennél a típusnál a 66…74 MHz közötti (ún. OIRT, vagy
közismertebb nevén: „keleti”) tartományt jelenti.
A városnevek a középhullámú sávhoz tartoznak: régebben a gyártók a készülékek skáláján nemcsak a frekvenciaértékeket, hanem a hozzájuk tartozó rádióadók telephelyét is feltűntették, megkönnyítve ezzel a hangolást. Bevallom őszintén, hogy az M. Ceneri név számomra semmit sem mondott, de az internetnek hála hamar kiderült, hogy az 558 kHz-es frekvencián sugárzó, 1933-ban megépített Monte Ceneri állomás Svájc első olasznyelvű középhullámú rádióadója volt. 1978-ban az eredeti 120 méteres antennától északra felállítottak egy második, 220 méteres antennát is. Évtizedekkel később a középhullámú rádióadások hallgatottságának jelentős mértékű csökkenése miatt az adót 2008 nyarán leállították. Ekkor az Oroszország Hangja (VoR=Voice Of Russia) jelentkezett a szabaddá vált infrastruktúra saját műsoruk sugárzására történő bérbevételének szándékával. Az engedélyek beszerzése után 2011 tavaszán megkezdődött az orosz nyelvű adás svájci sugárzása, ám ez mindössze egy éven át tartott. A Monte Ceneri KH állomás berendezéseit, ill. a tornyot 2016 nyarán elbontották. :(
A városnevek a középhullámú sávhoz tartoznak: régebben a gyártók a készülékek skáláján nemcsak a frekvenciaértékeket, hanem a hozzájuk tartozó rádióadók telephelyét is feltűntették, megkönnyítve ezzel a hangolást. Bevallom őszintén, hogy az M. Ceneri név számomra semmit sem mondott, de az internetnek hála hamar kiderült, hogy az 558 kHz-es frekvencián sugárzó, 1933-ban megépített Monte Ceneri állomás Svájc első olasznyelvű középhullámú rádióadója volt. 1978-ban az eredeti 120 méteres antennától északra felállítottak egy második, 220 méteres antennát is. Évtizedekkel később a középhullámú rádióadások hallgatottságának jelentős mértékű csökkenése miatt az adót 2008 nyarán leállították. Ekkor az Oroszország Hangja (VoR=Voice Of Russia) jelentkezett a szabaddá vált infrastruktúra saját műsoruk sugárzására történő bérbevételének szándékával. Az engedélyek beszerzése után 2011 tavaszán megkezdődött az orosz nyelvű adás svájci sugárzása, ám ez mindössze egy éven át tartott. A Monte Ceneri KH állomás berendezéseit, ill. a tornyot 2016 nyarán elbontották. :(

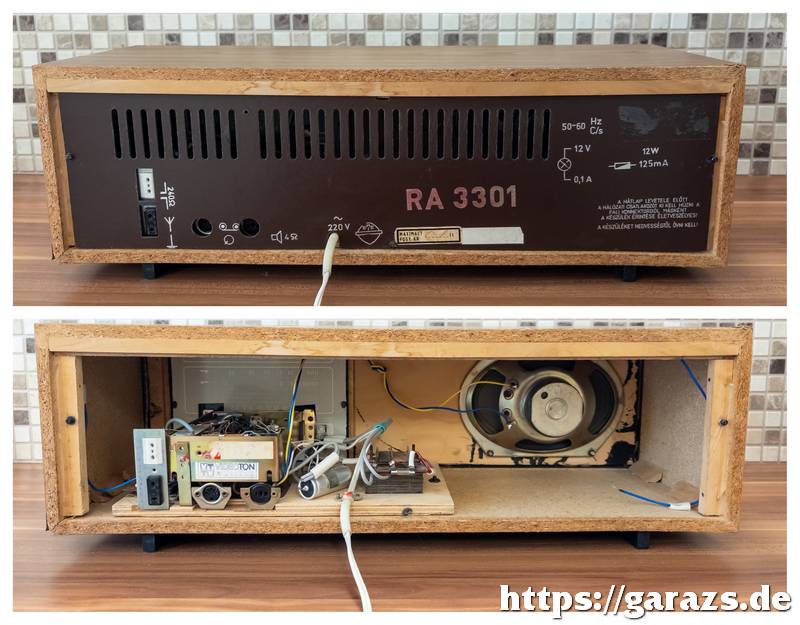

A készülék hátsó részét
megvizsgálva több érdekességet is felfedezhetünk: a nagy
felületen perforált hátlap a régi csöves rádiókat idézi,
amelyek működés közben jelentős hőt termeltek, ennek
elvezetését folyamatosan biztosítani kellett. A Nápoly de
Luxe viszont már félvezetős technikájú, a legnagyobb
fogyasztó lényegében a hangvégfok, ill. a skálaizzó, ezek
viszont együtt sem termelnek annyi hőt, amely ekkora
szellőzőrács meglétét indokolná. A hálózati frekvencia
mértékegysége a régi Ciklus/sec mellett már az
SI-szabványnak megfelelő Hz-ben is feltüntetésre került:

A doboz belső falán
körbefutó, kék színű vezeték a KH/HH rész antennájaként
szolgál abban az esetben, ha nem csatlakoztatunk külső
antennát a készülékhez. Ferritantennát ez a típus nem
tartalmaz. A szélessávú oválhangszóró nagyméretű (szélessége
18 centiméter), ennek — ill. az akusztikai szereppel is bíró
forgácslap doboznak — hála, jó mélyvisszaadással
rendelkezik.
Élesztés

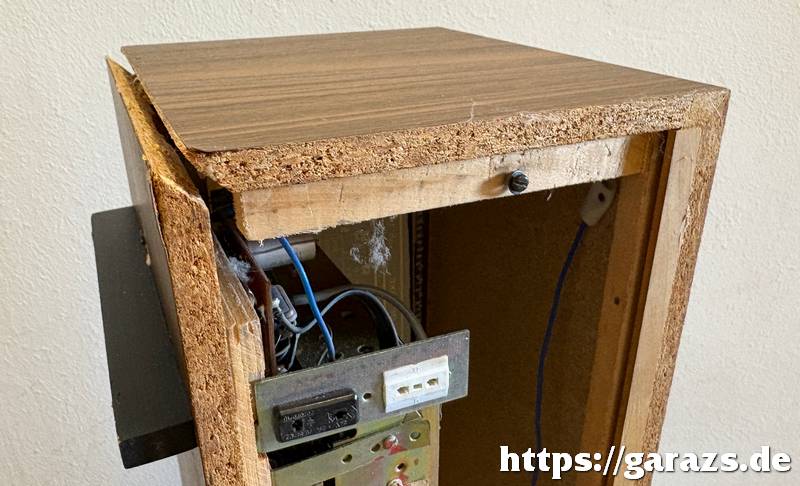

Utólag már nem lehet
kideríteni, hogy a gondatlan szállítás, vagy az
asztalosmunka időtállóságának hiánya következtében, de a
rádió szétnyílt készülékházzal érkezett meg hozzám:
Ezt a problémát az alapos
külső-belső tisztítást, ill. portalanítást követően Pálmatex
ragasztóval orvosoltam. A bekapcsolás után derült ki, hogy a
skálaizzó ki van égve, ám ami ennél nagyobb gond, hogy sem
URH-n, sem közép-, ill. hosszúhullámon nincs vétel: az
állomáskereső tekergetésétől függetlenül csak a hangvégfok
alapzaját lehet hallani.
Tételezzük fel jóhiszeműen,
hogy az eladó által a hirdetésben „működőképes
készülék”-ként (!) kínált rádió a becsomagoláskor még
kifogástalan állapotú volt, és csak a szállítás során
hibásodott meg.☺
Egy-egy régi készülék esetén mindig el kell dönteni, hogy mit tartunk elsődlegesnek: megőrizni eredeti kivitelében még úgy is, hogy ezzel nem, vagy csak korlátozottan marad működőképes, vagy a rendelkezésre álló új alkatrészek beépítésével minden funkcióját visszaállítani — még annak árán is, hogy a korhűség ezáltal megszűnik. Én ebben az esetben az első mellett döntöttem, ugyanis ahhoz, hogy újra rádióként használni lehessen, nemcsak alkatrészcserére, hanem egy CCIR->OIRT sávkonverterre is szükség lenne, a jelenlegi hazai URH műsorkínálat pedig számomra egyszerűen nem ér annyit, hogy erre bármiféle anyagi forrást, ill. szabadidőt biztosítsak.☺
Egy-egy régi készülék esetén mindig el kell dönteni, hogy mit tartunk elsődlegesnek: megőrizni eredeti kivitelében még úgy is, hogy ezzel nem, vagy csak korlátozottan marad működőképes, vagy a rendelkezésre álló új alkatrészek beépítésével minden funkcióját visszaállítani — még annak árán is, hogy a korhűség ezáltal megszűnik. Én ebben az esetben az első mellett döntöttem, ugyanis ahhoz, hogy újra rádióként használni lehessen, nemcsak alkatrészcserére, hanem egy CCIR->OIRT sávkonverterre is szükség lenne, a jelenlegi hazai URH műsorkínálat pedig számomra egyszerűen nem ér annyit, hogy erre bármiféle anyagi forrást, ill. szabadidőt biztosítsak.☺
— Hogyan lehet a Nápoly de Luxe-ot a legegyszerűbben mégis alkalmassá tenni a CCIR FM sáv, ill. akár RDS jelek vételére is?
…
…
…
Így:

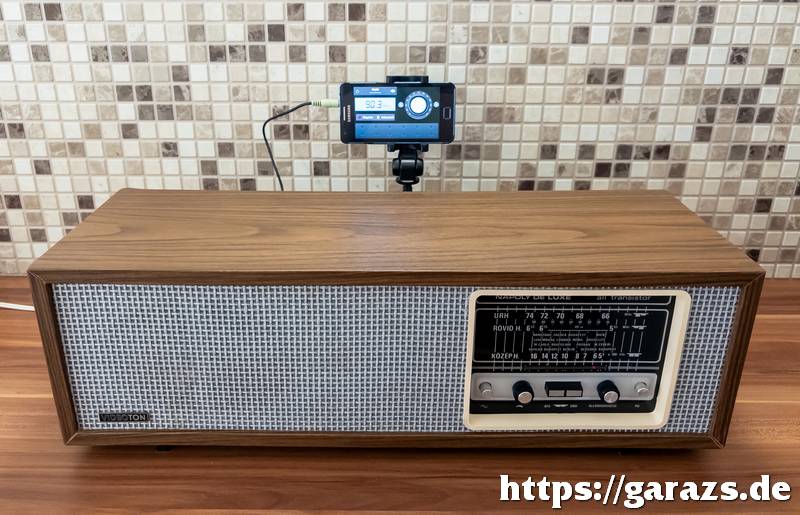

A közel 50 éves Videoton
asztali rádió magnóbemenetére egy házilag készített kábel
segítségével csatlakoztattam az ősrégi Samsung Galaxy SII Plus okostelefonomat,
amely még rendelkezik beépített FM vevővel, jack aljzattal,
és az RDS PS, ill. RT adatokat is képes megjeleníteni.☺ A
Videoton oválhangszóró a félévszázados életkora ellenére is
megfelelően üzemel, mélyekben kifejezetten erős, a magasak
viszont hiányoznak: zenehallgatás közben többször is a
hangszínszabályzóhoz akartam nyúlni, pedig az nincs ezen a
készüléken.☺
Kíváncsiságból rákötöttem
egy kétutas Hi-Fi hangfalat a rádióra: a magas tartomány
továbbra is szegényes volt: minden bizonnyal a kiszáradt,
elöregedett kondenzátorok cseréjével orvosolható lenne a
probléma, ám ezt a fentebb részletezett okokból végül nem
tettem meg.
A korabeli újságcikkrészletek az Arcanum Digitális Tudománytárból származnak.
A digitalizált kapcsolási rajzért köszönet a radiomuseum.hu oldal készítőjének.
2025.06.20-21.
