Zavarszűrők CB rádiókhoz

A '80-as években kötelező darab volt, - ma már csak technikatörténeti emlék...


A rádiós börzéken, ill. az internetes adás-vételi portálokon gyakran bukkannak fel a CB sávra készült zavarszűrők, - szabatosabb megfogalmazással: felharmonikus szűrők. Ezek a rájuk kapcsolt nagyfrekvenciás jelet a CB sávban (27-28 MHz) átengedik, afölött viszont meredek karakterisztikával, jelentős mértékben csillapítják azt. Joggal merülhet fel a kérdés, hogy szükségünk van-e ilyen zavarszűrőkre, amennyiben rádiózni szeretnénk? A válasz röviden: nincs. Miért gyártottak akkor mégis ilyen eszközöket? A kérdés megválaszolásához egy kis technikatörténeti visszatekintésre is szükség van.

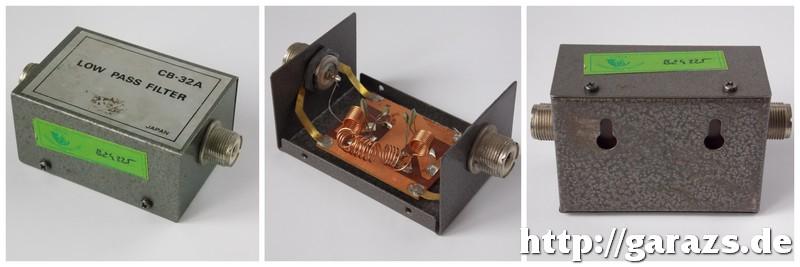

Japán gyártmányú felharmonikus szűrő, - a zöld matrica a Posta Zavarvizsgáló Intézet (a későbbi PTF, HIF, NMHH elődje) által elvégzett  ellenőrző mérés jegyzőkönyvének számát tartalmazza.

A CB rádiózás kezdetén Magyarországon (is)  az ún. közép 40-es sávot (26,965 - 27,405 MHz) jelölték ki hatóságilag a CB rádiózás számára. Ezeknek a frekvenciáknak az első felharmonikusai épp beleestek a televíziós műsorsugárzásra használt, ún. OIRT 1-es tv csatorna (48,5 - 56,5 MHz, képvivő: 49,75 MHz, hangvivő: 56,25 MHz) frekvencia tartományába. Nem megfelően szűrt kimenetű rádió használata esetén tehát elvileg előfordulhatott olyan jelenség, amikor a CB rádió adási frekvenciájának első felharmonikusa belezavart a tv sugárzásba. Ennek elkerülése érdekében tették kötelezővé a '80-as években a zavarszűrők használatát a CB rádiókat üzemeltetők számára. A későbbiek során az UHF sávú televízióadók megjelenésével, valamint a - külső zavarokra jóval kevésbé érzékeny - kábeltelevíziós rendszerek elterjedésével ezek a zavarok minimálisra csökkentek. Érdekesség ugyanakkor, hogy miközben az utolsó analóg rendszerű tv-adót - egy többlépcsős folyamat végén - 2013. október 31-én kapcsolták le, a már régóta elavultnak számító, utolsó OIRT-rendszerű analóg adóberendezés két évvel korábban (2011 nyarának végéig) még üzemben volt.

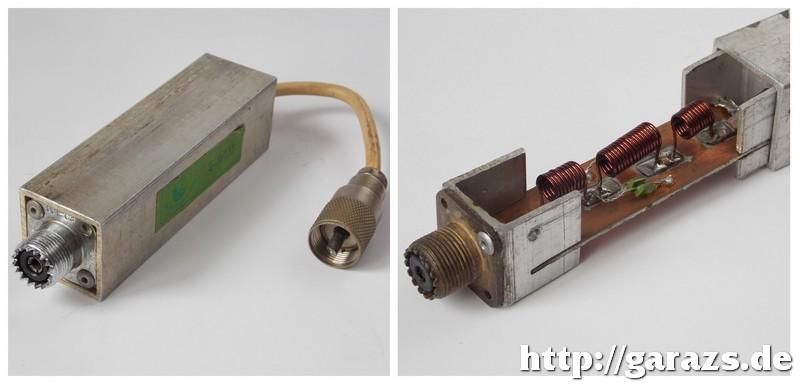

Magyar, kisipari gyártmányú zavarszűrő zártszelvényből, kézzel kivésett nyomtatott áramköri panellel.

Összefoglalva tehát: az analóg rendszerű földi tv-sugárzás megszűnésével, és kifejezetten az OIRT-1-es adók lekapcsolásával feleslegessé váltak ezek a szűrők. Elvileg ugyan benne lehetne hagyni az adó-vevő és az antenna közti jelútban, azonban - mint minden pluszban beépített komponens - ez is érzékenységcsökkenést okoz vételben, így használata nem ajánlott.

2019.03.18-23.

Szegecs
