Egy régi, csak FM üzemmódú CB rádió felújítása

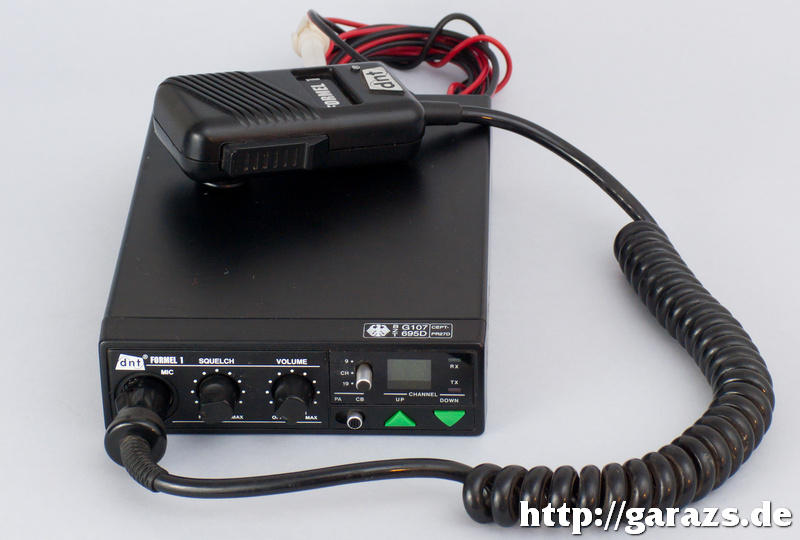

dnt Formel-1 (CEPT PR27)

Még évekkel ezelőtt jutottam hozzá a korábban nagyvonalakban már bemutatott dnt Formel-1 FM-es CB rádióhoz. Mivel már akkoriban is volt komolyabb tudású, SSB-képes rádióm, így egy rövid próbától eltekintve ezt a rádiót a hétköznapok során nem használtam.
Mivel a kezdetektől fogva tetszik a rádió kis mérete, és a korai '90-es éveket idéző megjelenése, ezért 2022 tavaszán úgy döntöttem úgy, felélesztem ezt a készüléket.
A kezelőszervek szerencsére hibátlanok voltak: sem a hangerőszabályzó, sem a zajzár potmétere nem volt kontakthibás, így ezekhez nem is kellett nyúlni.
Ugyanakkor a tápkábelbe épített biztosítófoglalat műanyag házának egyik körme törött volt. Habár így is ellátta feladatát, Murphy törvényeit ismerve inkább a cseréje mellett döntöttem.
Ezt követően a tápkábel végére egy Deans-T rendszerű dugót szereltem, ugyanis a tápegységeim, zselés ólomakkuim is ilyen csatlakozókkal rendelkeznek, így egyszerűbbé, — és főleg gyorsabbá vált a rádió tetszőleges áramforráshoz való csatlakoztatása.

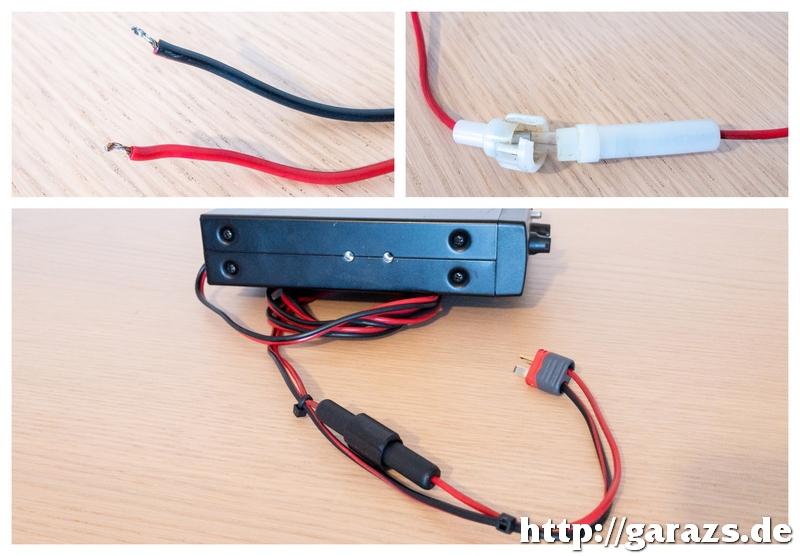

A tápkábel "előtte - utána" állapota...

A további állapotfelmérés során kiderült, hogy az eltelt évtizedek alatt kiszáradtak az elektrolitkondenzátorok. Ennek hatását vételben nem, azonban adásban azonnal fel lehetett ismerni a gyenge modulációból: másik rádión hallgatva a Formel 1 adását az gyengének, alacsony dinamikájúnak tűnt.
Egy hasonló korú rádiónál nem érdemes egyesével vizsgálgatni, hogy épp mely kondenzátorok veszítették el a kapacitásukat, hanem gyorsabb és egyszerűbb kivétel nélkül mindet kicserélni.
Első lépésben érdemes jegyzetet készíteni a rádióban található kondenzátorok kapacitásáról, ill. feszültségtűréséről.
Ellentétben több ázsiai gyártmányú rádióval, a Formel-1-ben található kapacitásértékek a szabványos sor elemei. Az egyszerűség kedvéért a 10 voltos példányok helyett is 16 voltosakat választottam az alkatrészrendelés során.
A rádió burkolatának eltávolítása után egy alkoholos filc segítségével egy-egy pöttyel jelöltem meg a régi elkókat, így a csere során egyetlen pillantással megállapítható, hogy mely darabok várnak még cserére. Az összesen 18 db elkó cseréje az elő-, és elpakolás, takarítás idejét is beleszámolva szűk másfél órát vett igénybe.

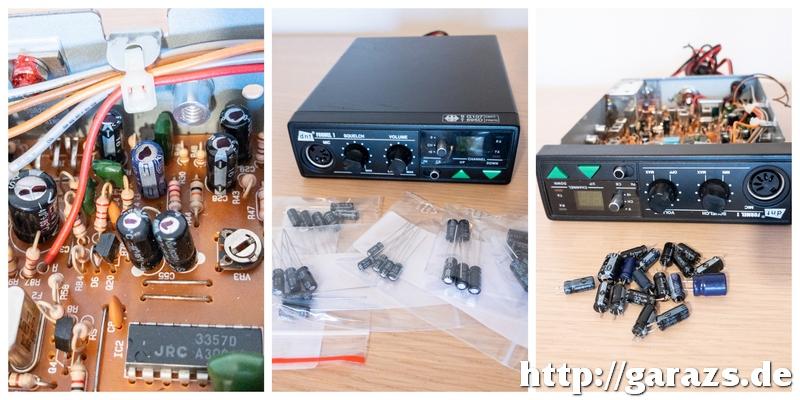

Jelölés a cserére váró elkókon / a beépítésre váró új alkatrészek, ill. a kitermelt, régi kondenzátorok

Az összeszerelt rádió kimenetére 50 ohmos műterhelést kötöttem, majd egy másik CB-n meghallgatva ellenőriztem a hangját: az új kondenzátorokkal "megjavult a moduláció", a beszéd dinamikája nagyságrendekkel jobb lett.

A nem SSB-s (= csak AM/FM) rádiók a magyar CB-sek többségénél kifejezetten lenézettnek számítanak, — annak ellenére, hogy jól használhatóak konvojban haladáskor, vagy épp városon belüli, meglévő ismerősi körrel való rádiókapcsolat létrehozásához, amikor nem cél, hogy három településsel arrébb is hallják a forgalmazásunkat.


2022.03.14-18.

Szegecs
