Külső antenna illesztése PMR rádióra
-a legális megoldás...
A PMR rádiók a "hagyományos"
URH-kkal ellentétben olyan kivitelben készülnek, amely nem
teszi lehetővé a gyári antenna cseréjét.
Erről nem a gyártók, sokkal inkább a PMR szabvány megalkotói tehetnek. A beépített tekercsantenna rossz hatásfoka miatt a PMR rádiók nem képesek azt a teljesítményt nyújtani, amelyre amúgy alkalmasak lennének. Kis tuninggal azonban ezen is segíthetünk. Egyik ilyen "megoldás" a gyári antenna eltávolítása, ill. helyére szabványos csatlakozó aljzat beforrasztása (pl.: BNC, SMA, FME). Az ilyen jellegű beavatkozás azonban a garancia elvesztésével, ill. a PMR szabvány megsértésével jár, - ezért nem javasolt.
Erről nem a gyártók, sokkal inkább a PMR szabvány megalkotói tehetnek. A beépített tekercsantenna rossz hatásfoka miatt a PMR rádiók nem képesek azt a teljesítményt nyújtani, amelyre amúgy alkalmasak lennének. Kis tuninggal azonban ezen is segíthetünk. Egyik ilyen "megoldás" a gyári antenna eltávolítása, ill. helyére szabványos csatlakozó aljzat beforrasztása (pl.: BNC, SMA, FME). Az ilyen jellegű beavatkozás azonban a garancia elvesztésével, ill. a PMR szabvány megsértésével jár, - ezért nem javasolt.
Sokkal egyszerűbb, és ami a
legfontosabb, hogy a rádió átalakítását nem igénylő
művelet az, ha a külső antennát induktívan csatoljuk a PMR
rádióhoz. Ez esetünkben egy - az antennára csavart -
megfelelő menetszámú tekercs segítségével oldható meg. Az Index PMR fórumában többen is
foglalkoztak a megoldással, - ezúttal az ÖregTm
által közreadott tekercs adatai kerülnek ismertetésre, ami a
gyakorlatban is használhatónak bizonyult:
"Én 14 menetet tekercseltem 8 mm-es csőre, 1 mm légréssel, a középső tíz menetet kötöttem rá a koaxra (a'la Mf.Béla) és az egészet zsugorcsőbe húztam. Ezt lehet ráhúzni az Alan gyári antennájára, és kb. 3 m koaxot használok az antennáig. (Hosszabbnál úgy éreztem nagy a veszteség, vagyis nem volt elegendő nyereség :-( ) "
"Én 14 menetet tekercseltem 8 mm-es csőre, 1 mm légréssel, a középső tíz menetet kötöttem rá a koaxra (a'la Mf.Béla) és az egészet zsugorcsőbe húztam. Ezt lehet ráhúzni az Alan gyári antennájára, és kb. 3 m koaxot használok az antennáig. (Hosszabbnál úgy éreztem nagy a veszteség, vagyis nem volt elegendő nyereség :-( ) "

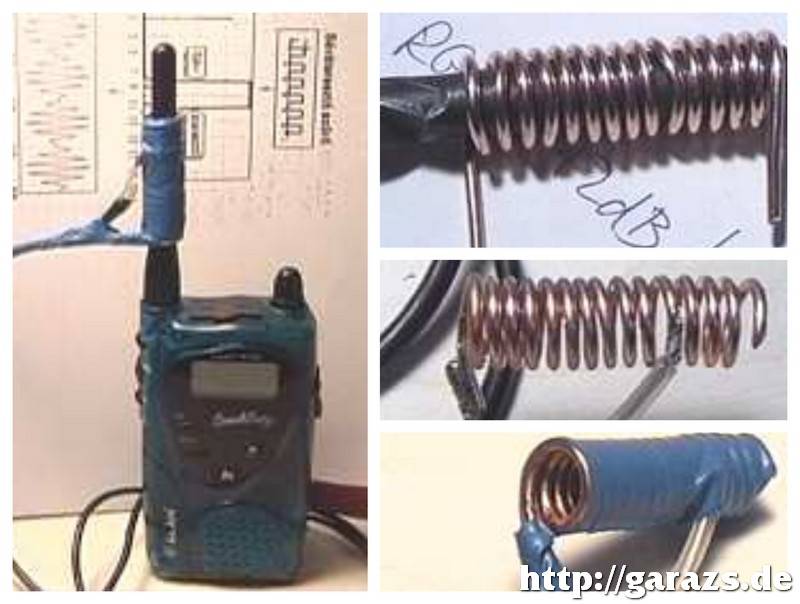

Tehát - amint a képen is
látható, a koaxkábel nem a tekercs két végére megy rá. A
kábel árnyékolását a tekercs alsó részére kell forrasztani.
A tekercset legkönnyebben megfelelő átmérőjű rézhuzalból, fúrószárra tekerve készíthetjük el. A kábel másik végére az antennához illő csatlakozót kell szerelnünk. Ez legtöbbször N, RP-SMA, SMA, vagy FME típusú. A tekercset ajánlott zsugorfóliával (vagy ha ez nincs, szigetelő-szalaggal) beburkolni. Ezután ráhúzhatjuk az antennára, ahogyan az a legfelső képen is látható. A megoldás nagy előnye, hogy bármikor eltávolítható, és nem kell megbontani a készüléket. Mivel a PMR szabvány nem tiltja az induktív csatolást, így ez a megoldás még legális is. :)
A tekercset legkönnyebben megfelelő átmérőjű rézhuzalból, fúrószárra tekerve készíthetjük el. A kábel másik végére az antennához illő csatlakozót kell szerelnünk. Ez legtöbbször N, RP-SMA, SMA, vagy FME típusú. A tekercset ajánlott zsugorfóliával (vagy ha ez nincs, szigetelő-szalaggal) beburkolni. Ezután ráhúzhatjuk az antennára, ahogyan az a legfelső képen is látható. A megoldás nagy előnye, hogy bármikor eltávolítható, és nem kell megbontani a készüléket. Mivel a PMR szabvány nem tiltja az induktív csatolást, így ez a megoldás még legális is. :)
Szegecs
A cikk 2018.08.18-án készült, az eredeti, 2004.03.20-án ugyanitt megjelent írás, és a benne szereplő képek felhasználásával.
