Albrecht AE 502
Kézi adóvevő a 2 m-es URH sávra, rádióamatőr felhasználásra
Az Albrecht AE 502
típusú kézi adóvevő egy alapszolgáltatásokkal rendelkező
készülék, amelyet rádióamatőrök számára készítettek.
Ugyanezt a modellt egyes piacokon Dragon SY-502 néven forgalmazták.
Az ún. 2 méteres sávban,
az amatőrök részére kijelölt 144-146 MHz-nél szélesebb
tartományban (136-174 MHz) képes üzemelni.

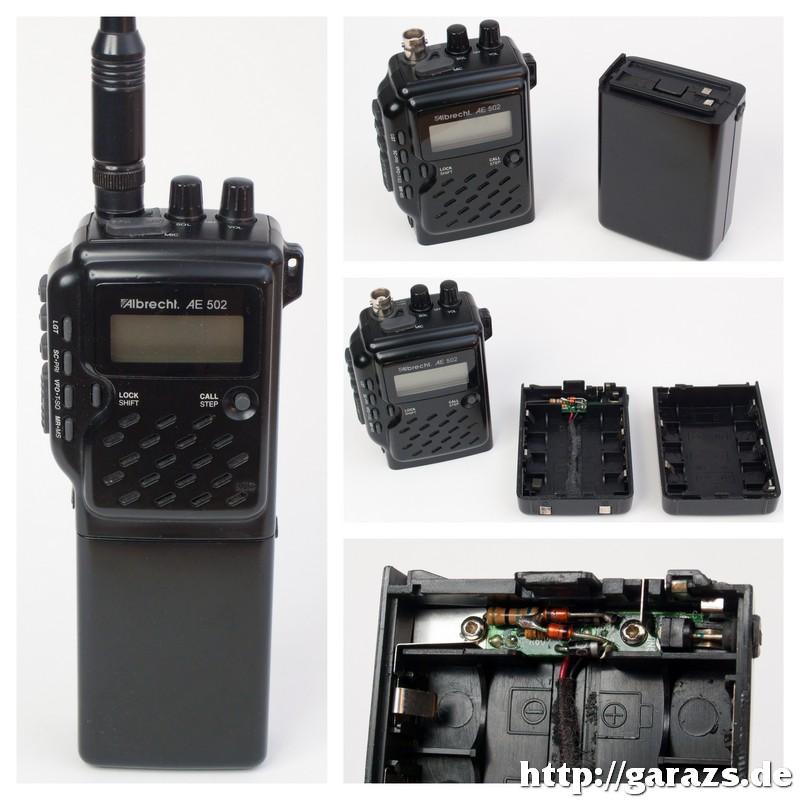

A rádió két fő részből áll:
a felsőben foglal helyet az összes elektronikai komponens,
míg alul a tápellátást biztosító elemtartó található,
amelybe 9 db AA jelű alkáli elem, vagy ezzel azonos méretű,
újratölthető akkumulátor helyezhető. Az akkupakk oldalán
található csatlakozóra külső hálózati tápegység köthető, de
a cellák töltése is történhet ezen keresztül. Bonyolult
töltési elektronikára persze nem kell számítani: ez a
funkció inkább végszükség esetén lehet kisegítő megoldás.
A legnagyobb
rádiófrekvenciás kimenőteljesítmény alkáli elemek használata
esetén 4 W, amely akkus táplálás esetén kb. 3,5 W-ra
csökken. A maximális teljesítmény külső (stabilizált, szűrt)
tápegységről nyert 13,8 V-os feszültség mellett érhető el
(kb. 5 W), ez azonban érezhetően nagyobb hőtermeléssel jár:
a rádió hátlapja hosszabb adás esetén jelentősen
felmelegszik.
A beépített LCD kijelző átlagos méretű, jó kontraszttal
rendelkezik. A könnyebb áttekinthetőség, valamint a minél
kevesebb kezelőszerv érdekében a rádió elején és oldalán
lévő nyomógombok többsége 2-2 funkcióval rendelkezik. A
feliratok első tagja az adott gomb megnyomásakor, míg a
másik a „FUNC” + az adott gomb megnyomásával kiváltott
működést jelenti.
Az Albrecht AE 502 az alábbi szolgáltatásokat nyújtja (zárójelben
az aktiváláshoz szükséges nyomógomb felirata szerepel):
—
szimplex hívócsatornára történő közvetlen ugrás (CALL):
megnyomásakor 145,500 MHz-re (vagy az előzetesen
beállított értékre) áll be a rádió.
—
5, 10, 12,5 (!), 15, 20, 25 kHz-es csatorna-raszter (STEP)
— a
billentyűzet zárolása a véletlen elnyomkodás elkerülésének
érdekében (LOCK)
— az
adó, ill. vételi frekvenciák egymástól való eltolása
átjátszó használatához (SHIFT)
—
csatornapásztázás (szkennelés) növekvő, vagy csökkenő
irányban (SC)
— 9 db
memóriahely a leggyakrabban használt csatornák
eltárolásához (MR/MS)
A rádió alapkiépítésben nem rendelkezik ún. szelektív
zajzárral (CTCSS), azonban újkorában forgalmaztak hozzá
egy — ma már gyakorlatilag beszerezhetetlen — CT-2 jelű
panelt, amit a rádió belsejében, egy erre kialakított
foglalatba kellett behelyezni, — ezután már a T-SQ gomb
segítségével beállíthatóvá vált a használni kívánt kód.
[Frissítés: 2023 májusában (!) egy
lengyel webshopból sikerült beszereznem a rádióhoz való
CTCSS panelt. Erről
bővebben ide kattintva lehet olvasni.]

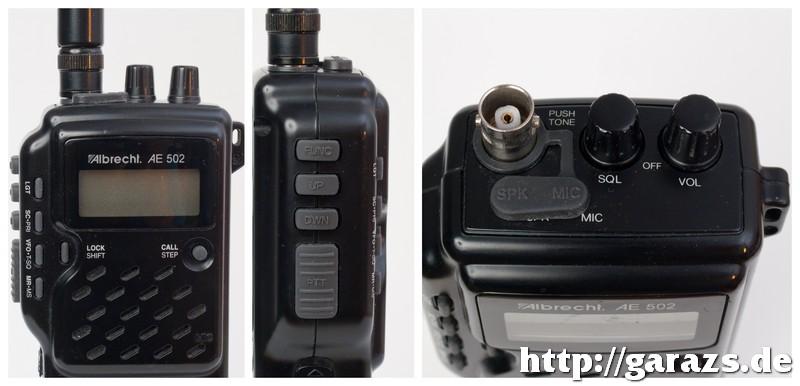

A rádió tetején a BNC
szabványú antennaaljzat mellett két potméter található: a
közelebbi a zajzár küszöbszintjének beállítására szolgál,
míg megnyomva egy 1750 Hz-es frekvenciájú hang kerül
kisugárzásra az aktuálisan beállított csatornán. Ez
használható hívóhangként, vagy egyes átjátszó állomások
indítására is.
A másik potméter a hangerőszabályzóval egybeépített
főkapcsoló: ennek segítségével helyezhető üzembe a rádió,
ill. állítható be a vett jel hangerejének szintje.
A „SPK”, ill. „MIC” feliratú, tömített jack aljzatokba külső
hangszóró, ill. mikrofon köthető. A mikrofon
csatlakoztatásakor a rádió azonnal adásra kapcsol, ezért a
helyes működéshez a külső kezelő adásgombjának („PTT”) a
mikrofonbetéttel sorba kötve kell lennie! Tapasztalataim szerint a
rádió — alacsony vételára ellenére — mind adásban, mind
vételben jó paraméterekkel rendelkezik. Megfelelő antenna
használata esetén a távoli adások is jól vehetőek. Társasház
padlásterében elhelyezett tetőantenna, valamint 4 W kimenő
teljesítmény mellett sikerült szimplex módban kb. 40 km
távolságú összeköttetést létesíteni a készülékkel (Szolnok -
Tiszainoka). Az AE 502 hangja adásban, ill. vételben is
szépen, dinamikusan szól. A gyártás óta eltelt két évtized
(!) ellenére a gumibillentyűk, tömítések megőrizték
rugalmasságukat, nem mállottak szét, mint ahogyan a
hasonló korú eszközöknél sajnos gyakran elő szokott
fordulni.
A hatályos jogszabályok alapján az Albrecht AE 502 típusú készülék csak érvényes rádióamatőr engedély birtokában tartható üzemben!
A hatályos jogszabályok alapján az Albrecht AE 502 típusú készülék csak érvényes rádióamatőr engedély birtokában tartható üzemben!
2018. 11. 12.
Legutóbbi frissítés:
2024.01.16.
