CTCSS panel beépítése Albrecht AE-502 URH rádióba

Egy beszerezhetetlennek tűnő alkatrész sikerrel járó felkutatása…

A legelső URH adóvevőm egy Albrecht AE502-es VHF kézi rádió, amelyet még Németországban vásároltam 2001-ben. A típust korábban már bemutattam az Amatőr rádiózás rovatban. Abban az ismertető cikkben is kitértem rá, hogy az AE502 (amely egyébként egyes piacokra Dragon SY-502 névvel készült) gyárilag nem tartalmaz CTCSS kódoló/dekódoló modult. Ennek hiánya a kétezres évek elején igazából nem volt érezhető, 2014-től azonban a nemzetközi ajánlásoknak eleget téve a hazai rádióamatőr átjátszókat is CTCSS védelemmel látták el a nemkívánatos indítások kiszűrésére. Azok az adóvevők, amelyek nem képesek CTCSS hang előállítására, lényegében már csak szimplex forgalmazásra alkalmasak, — hacsak nem csatlakoztatunk hozzájuk egy külön CTCSS generátort. Mivel az AE502-nél belül gyárilag ki van képezve a hely a CTCSS panelnek, egyszerűnek tűnt a megoldás: elég csak egy ilyet beszerezni, és az élet megy tovább. Csakhogy ez közel sem volt ilyen egyszerű: egy olyan készülékről van szó, aminek a gyártása a kétezres évek elején megszűnt, és noha az Albrecht/Midland márka a mai napig létezik, az e-mailben tett megkeresésemet válaszra sem méltatták.  :(
A rádió műszaki dokumentációját szerencsére még időben lementettem: abban CT-2 típusként említik a bővítőpanelt. Mondanom sem kell: a Google nem volt a barátom ennek a felkutatásában, és a hazai rádiós adok-veszek csoportokban is hiába érdeklődtem. Pár nekifutás után végül feladtam a keresést.

Majd jött 2023 májusa! Ahogyan az lenni szokott, teljesen mást kerestem, amikor egy lengyel (!) rádiótechnikai webshop kínálatában rátaláltam egy nagyon hasonlónak tűnő panelra, mint amilyen az én rádiómba is kell. A termékleírásnál az AE502 is szerepelt, és a 99 zloty-s ár sem tűnt vészesnek, ezért úgy gondoltam: megrendelem. A webshopban viszont nem lehetett kiválasztani Magyarországot, ezért írtam egy e-mailt a cégnek, akik pár percen belül (!) válaszoltak, és rá 5 percre már a csomagküldés díjával növelt végösszeg is megvolt: indulhatott az utalás. Négy nap múlva kézbe is vehettem a csomagot egy közeli automatából.

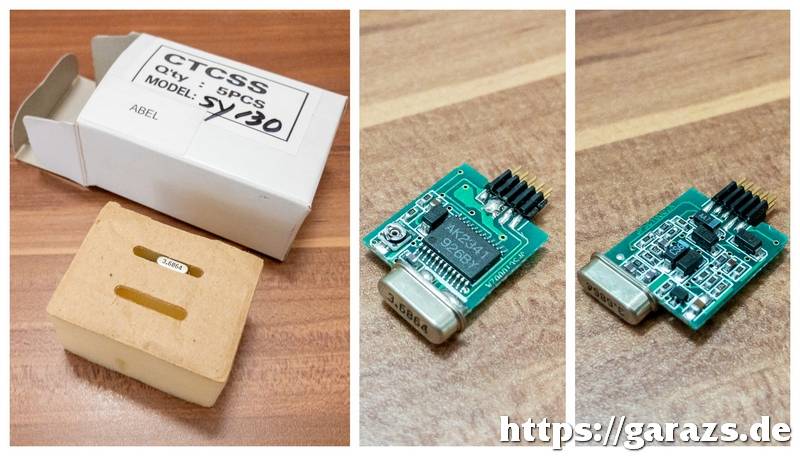

A CTCSS panel két oldala, és a csomagolása.
Ez az aprócska doboz védi a panel(eke)t a külvilág hatásaitól. Mivel én csak egyet rendeltem, így a másik rekesz értelemszerűen üres maradt. Az apró modul egy kétoldalas NYÁK, aminek a felső oldalán található a mikrokontroller, alul pedig néhány passzív alkatrész. A mikrokontroller órajelét szolgáltató miniatűr kvarc — a jobb helykihasználás miatt — 90°-kal elfordítva került beforrasztásra.

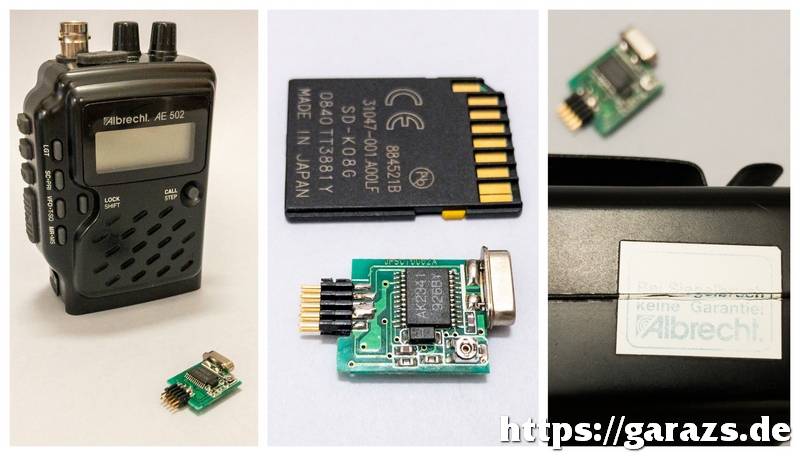

Segítség a panel valós méretének elképzeléséhez.
A méretek szemléltetése miatt készült a fenti első, ill. második fotó. A harmadik képen pedig egy megfakult figyelmeztetés az ezredforduló idejéből: ha a matrica sérül: nincs garancia! Azt hiszem, ennek ennyi idő elteltével már nincs jelentősége. :) Furcsa érzés volt szétcsavarozni a készülékházat, — mert bár mindig is érdekelt, hogy mi van odabent — két évtized alatt mégsem szedtem szét egyetlen egyszer sem ezt a rádiót.

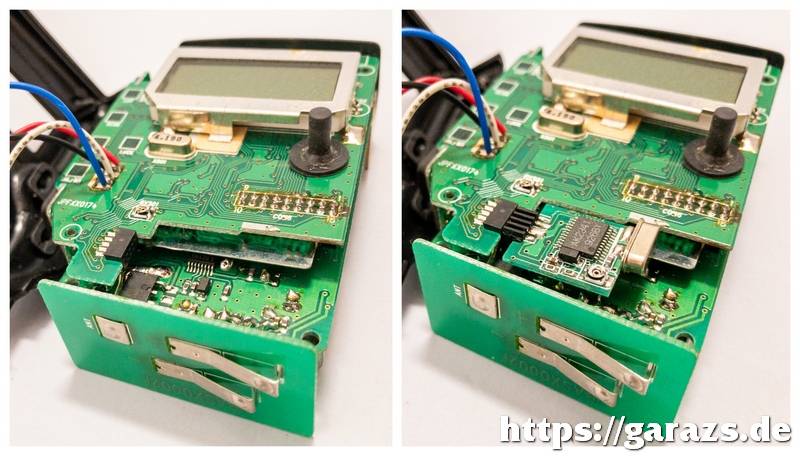

A rádió belseje a panel beépítése előtt, ill. után.
Előtte-utána képpár: jól látszik a panel számára kialakított hely. Semmiféle jelzés nincsen a beszerelés oldalára vonatkozóan, és a tűsor is úgy lett kialakítva, hogy mindkét irányból bele lehetne tenni a kártyát, — így aztán csak reménykedni tudtam benne, hogy a mikrokontrollernek kell felfelé néznie.
Ha már úgyis szét volt szedve a készülék, a gumibillentyűk belső részeit, ill. érintkezési felületeit megtisztítottam, mert a többévnyi szekrényben állás egy-két nyomógombnak nem tett jót: csak erős nyomásra reagáltak.
Az összeszerelés gyorsan ment: a kipróbáláshoz az elemtartó helyett ezúttal az alsó érintkezőkre krokodilcsipeszekkel adtam tápot. Bekapcsolt, nem csinált zárlatot: — Juhééé!
Képernyőképek

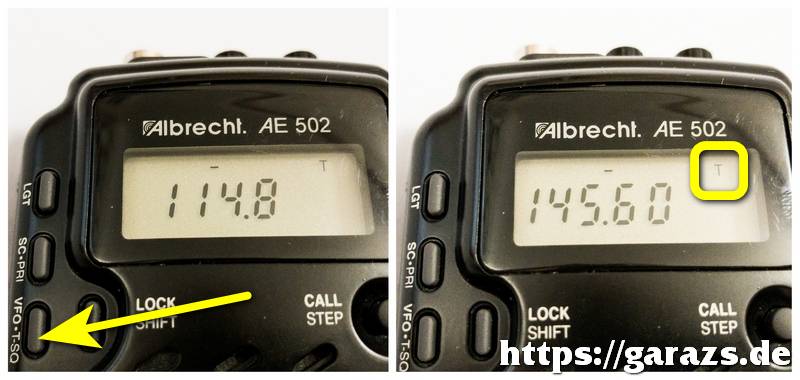

És a gomb (T-SQ), amely huszonkét éven át funkció nélkül figyelt az előlapon, most már egy menüt hoz elő, amelyben beállítható a 48 db CTCSS frekvencia egyike. Aktiválás után az LCD kijelző felső sarkában egy T betű jelenik meg, az angol „tone squelch”-re utalva.


Az első próba
Miután megvolt az összeszerelés, és az első bekapcsolás, már csak egy kis idő volt hátra a svábhegyi átjátszón minden este jelentkező esti pesti körig, ezért úgy gondoltam: kitűnő lehetőség lesz az éles próbához. A neves alkalom tiszteletére még a 20 éve gyártott asztali PTT gombot is előtúrtam a szekrényből: — Így mulat egy magyar úr! — felkiáltással. :)))


Zárszó
A banki könyvelés megtörténte után végül 14.635 Ft szerepelt a vásárlás mellett, aminek olvasatán most többen biztosan felhorkannak, hiszen ennyi pénzért akár egy kínai SDR rádiót is lehetne venni, ami alapból tudja a CTCSS-t, és UHF/VHF sávos is egyben. Viszont azt se feledjük, hogy a normális bemeneti szűrők hiányában azok csúfosan elnémulnak minden olyan helyszínen, ahol nagyobb RF teljesítmény van jelen, míg a hagyományos rádiókkal — mint pl. az AE502 — még vidáman lehet rádiózni.
Emellett ennek a konkrét példánynak számomra a jelenkori piaci áránál nagyobb értéke van, mivel sok sztori, ill. emlék fűződik hozzá.
Az pedig egy tényleges csoda, hogy egy húsz éve nem gyártott eszközhöz valahol Európában még lehet alkatrészt, kiegészítőt kapni: ennyi idő alatt minden más raktárban kidobják az elfekvő készleteket… :)
