Iskra DAB-5/F
Irányított tetőantenna DAB+ rádióadások vételéhez
A DAB vevőkészülékek saját
huzal-, vagy teleszkópantennáival általában csak a helyi
multiplex műsora fogható megbízhatóan. Amint az bizonyára
ismert, Magyarországon
jelenleg nincs DAB műsorsugárzás, így a hazai DAB
vételi lehetőségek a határközeli településekre szorítkoznak,
ahol legalább a szomszéd országok adásai vehetőek. Az
adótoronytól való nagyobb távolság azonban — a tv adásokhoz
hasonlóan — szükségessé teszi külső, nagynyereségű antenna
használatát.
Emellett érdekes kísérleti
terepet jelent az ún. DAB-DX-elés, amely során az egyes
légköri jelenségeknek köszönhetően, átlagnál jobb
jelterjedést kihasználva olyan helyszíneken is fogható DAB
adás, ahol az elméleti alapokon már nem lenne lehetséges. A témával foglalkozó TV-DX Klub fórumában
több esetben 250-300 km-es (!) vételekről is beszámoltak a
hozzászólók. Természetesen az ilyen vételekhez a szerencsés
időjárási-légköri-terjedési „együttállás” mellett több,
egymással összekapcsolt nyereséges antenna is szükséges az
épületek síkjából jelentős mértékben kiemelve.
Egy DAB sávra méretezett,
többelemes Yagi antenna elvileg házilag is elkészíthető
lenne, ám a fém nyersanyagok árának jelentős drágulása,
valamint a fémmegmunkáló eszközök hiánya miatt inkább kész,
gyári antenna beszerzése mellett döntöttem. A legtöbb hazai
antennaboltban még csak árlistán sem szerepel DAB
vevőantenna — ahol mégis, ott is csak rendelésre szállítják.
A választásom végül a
szlovén Iskra cég DAB-5/F jelű típusára
esett, amely a megrendelést követően pár napon belül meg is

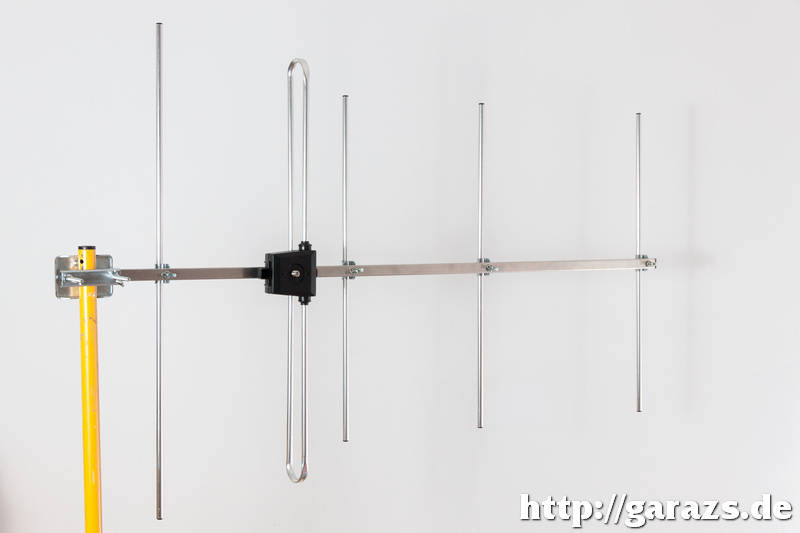

érkezett a budapesti szaküzletbe. Ez az antenna — ahogyan a
nevéből is kikövetkeztethető — egy ötelemes Yagi típus,
amely már kellő nyereséget biztosít egy sima körsugárzóhoz
képest — úgy, hogy a fizikai méretei sem elviselhetetlenek.
Apropó méret: a DAB sávra
tervezett antennák fizikai méretüket tekintve UHF TV-sávos,
ill. az analóg FM rádióvevő antennák között helyezkednek el.
Az Iskra DAB-5/F „lapra szerelten” érkezik: az
összeállítás során csak ki kell hajtani az elemeket, majd
rögzíteni őket a mellékelt szárnyas csavarokkal. Az antenna
összeszerelt állapotban 110 cm hosszú.

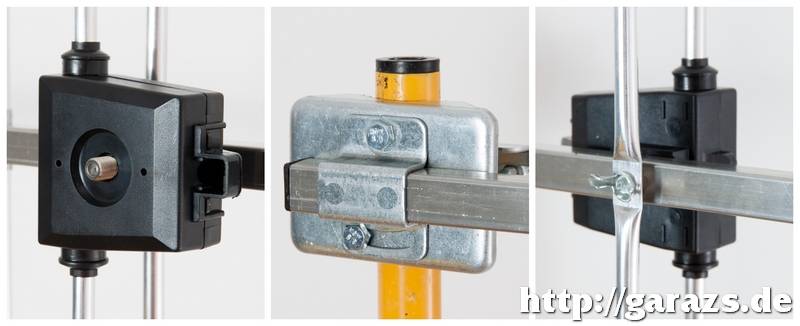

Az árbóchoz rögzítő bilincs
függőleges, ill. vízszintes installálást is lehetővé tesz. A
hurokdipól végei egy tömített műanyagdobozba futnak be:
ebben található az impedancia-illesztő, ill. a 75 Ω−os
levezetőkábel csatlakoztatásához szükséges F aljzat is.
Piros pont a gyártónak, amiért a csomagba egy F dugót,
valamint a csatlakozást a beázástól védő gumiharangot is
mellékeltek.
A gyár által megadott adatok
alapján az antenna 8 dBi nyereségű — ez hagyományos dipóllal
összehasonlítva közel 6 dBd-nek felel meg, ezt az értéket
azonban nem a teljes DAB sávban [174,928 MHz (5A) -
239,200 MHz (13F)], hanem annak csak a felső tartományában
(11A-13F) tudja:

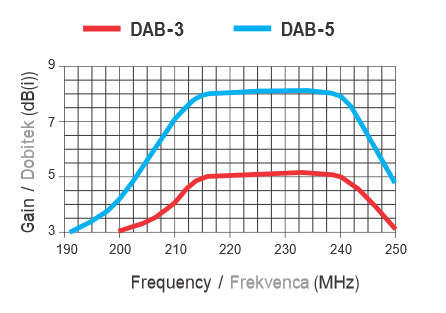

© https://www.iskra.eu/
Amint az a fenti — a cég
termékkatalógusából származó — ábra kék színű görbéjén
látszik: az alsó DAB csatornákon a nyereség alacsonyabb.
2021.11.10.
Legutóbbi frissítés: 2024.07.10.
