DAB+ rádióadások vétele régi tv-antennával?

Egy szélessávú logper antenna életre keltése…

Bevezetés
A földfelszíni televíziós műsorsugárzásban 2013 második felében lezajlott „digitális átállás”-t követően társasházi és egyéni vevőantennák ezrei maradtak teljesen kihasználatlanul az országban. Egy részüket azóta elbontották, ám többségük egyfajta sajátos technikatörténeti emlékként a mai napig dacol az időjárással. Joggal merülhet fel a kérdés, hogy nem lehetne-e ezeket valamilyen más funkcióban a továbbiakban is használni? — Nos, a kérdés nem válaszolható meg egy egyszerű igennel, vagy nemmel.

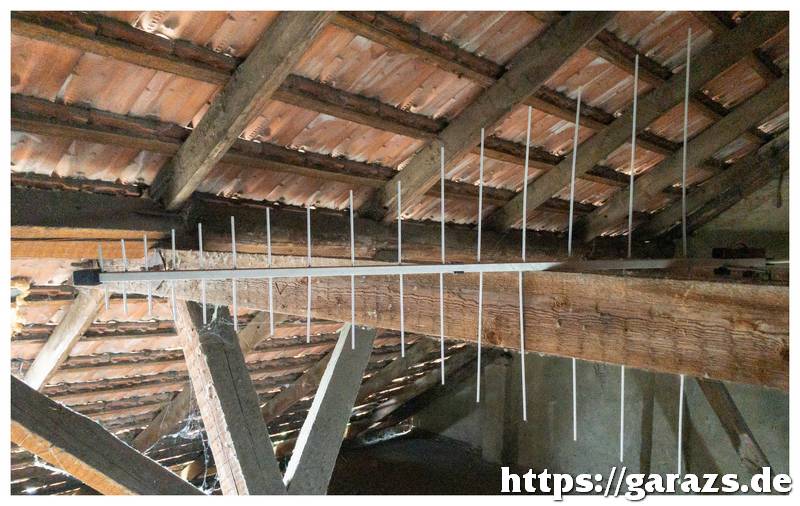

Padlástérben felállított szélessávú logper antenna
Állapot
A régi tv antennák túlnyomó többsége már évekkel a digitális átállás előtt használhatatlanná vált: a rájuk ülő madarak miatt az elemek letöredeztek, a műanyag szigetelőket, ill. a levezetőkábel(eke)t pedig az UV sugárzás és a beszivárgó esővíz tette tönkre. A kábeltv szolgáltatók megjelenésével, az általuk nyújtott bővebb műsorkínálattal az ún. egyéni antennás vétel nem tudott versenyre kelni — így aztán az egyéni vevőantennáknál elmaradtak a karbantartások, állagmegóvások.
Az utcán sétálva, a házak tetejére felnézve szemmel látható, hogy a még fent lévő yagi antennák túlnyomó része törött, hiányos: ezek legfeljebb fémhulladékként, vagy házi antennaépítéshez alapanyagként hasznosíthatóak.
Más a helyzet akkor, ha sikerül egy jó állapotú, viszonylag fiatal, vagy védett helyen (pl. padlástérben) telepített példányra rálelni — ahogyan az esetemben is történt.

Milyen típusú tv antennák jöhetnek számításba?
Az analóg földfelszíni műsorsugárzás megszűnése után a korábban használt sávtartományok nem sokáig maradtak üresen, hiszen a kommunikáció fejlődésével folyamatosan egyre több és több frekvenciára volt/van szükség — új tartományokat kijelölni pedig legfeljebb a régiek felszabadítása után lehet.
És akkor itt érkeztünk el ezen cikk apropójához: az egykori VHF III-as analóg tv sáv a 174−230 MHz közötti tartományba esik. Ez lett felszabadítva a digitális rádióadások (DAB/DAB+) számára (174−240 MHz). Mit jelent ez? Ha sikerül fellelni egy kifogástalan állapotú VHF III-as sávú tv antennát, azt nyugodtan kipróbálhatjuk DAB+ rádióadások vételéhez is, akár egy RTL-SDR stick és egy PC segítségével.

Egy szélessávú logper antenna felélesztése

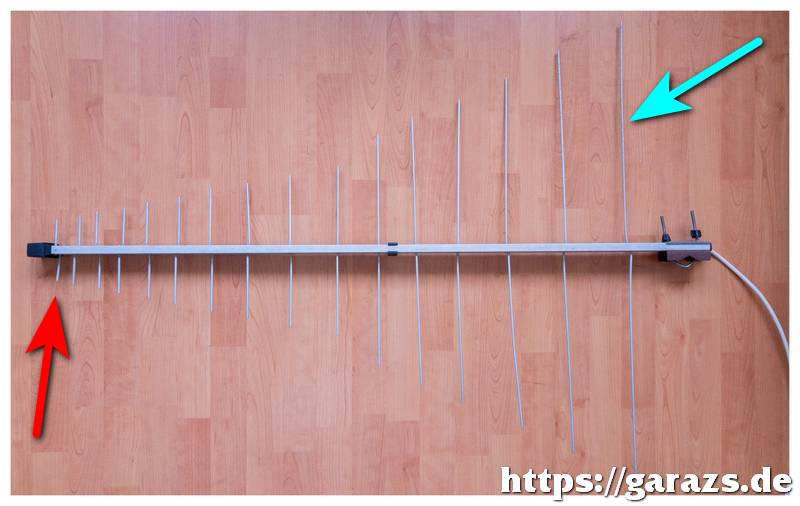

Szélessávú logper antenna VHF III és UHF sávokra
A fényképen látható tv antenna eredetileg az analóg VHF III-as mellett az UHF IV-es és V-ös tartomány vételére készült (174-230 MHz & 470-862 MHz). A logper antennák könnyen felismerhetőek arról, hogy az elemeik hossza elölről hátrafelé haladva folyamatosan növekszik. Ezzel viszonylag nagy sávszélesség érhető el — cserébe egy-egy konkrét frekvencián alacsonyabb nyereséget szolgáltat, mint egy keskenysávos, ugyanakkora elemszámú yagi antenna. Léteznek kizárólag UHF logper antennák is: ezeknél a leghosszabb és a legrövidebb elem közötti méretkülönbség lényegesen kisebb. Segítség a beazonosításhoz: a tesztelt VHF III+UHF logper antenna boom-ja (tartóeleme) 117 cm hosszú; a legrövidebb eleme 4,7 cm, míg a leghosszabb 41,7 cm hosszú.

A 2024 nyarán végzett kísérlet célja az volt, hogy — hazai DAB+ sugárzás nem lévén — egy szélessávú tv-s logper antennával, padlástérből, ill. erkélyről lehetséges-e külföldi (esetemben szlovák) digitális rádióadások vétele, vagy sem.


A teszt körülményei
Az antenna eredetileg egy szolnoki, kétemeletes társasház padlásterében, É-ÉK-i irányba (a Besenyszögi úti DVB-T adótorony felé) fordítva, függőleges polarizációval volt felállítva.
Levezetőkábelnek kb. 15 méter hosszúságú, toldás nélküli, jóminőségű, háromszorosan árnyékolt RG-6-os koax kábel szolgál(t), vevőként pedig a legegyszerűbb („fekete, noname”) RTL-SDR stick funkcionált a korábban már bevált DabPlayer programmal.
A padlástérben elhelyezett antennával Budapest, Szlovákia, ill. Békéscsaba-Szeged irányába végeztem szkenneléseket, amelyek nem jártak sikerrel.

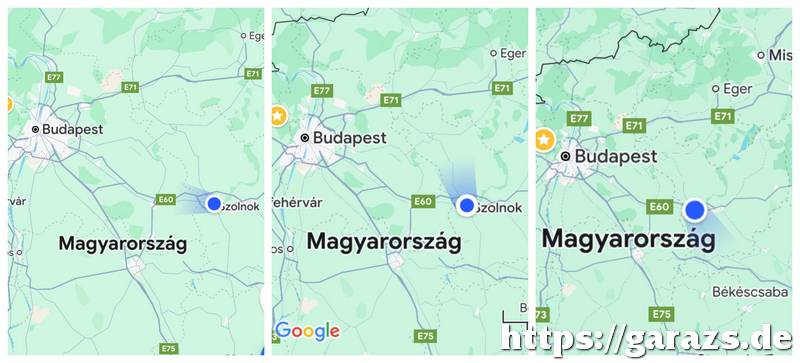

Célbavett irányok a logper antennával
Az antennával „célba vett” irányok egy okostelefon belső „iránytűjével” ellenőrizve — © Google Maps

Ezt követően az antennát a padlástérből lehoztam a második emeleti erkélyre, ahonnan ismét a fenti irányokba, de már egy jóval rövidebb, mindössze 4 méter hosszú összekötő koax segítségével újra elvégeztem a DAB csatornák pásztázását, amely ezúttal sem vezetett eredményre.

A teszt legfőbb tapasztalata tehát, hogy a fenti szélessávú logper tv-antenna városi környezetben távoli DAB vételre nem alkalmas, legfeljebb az országhatárhoz közeli, és/vagy magaslati pozíciókból (pl.: kilátó) nyújthat megfelelő jelszintet. További tapasztalat, hogy attól még, mert Szolnokon a szlovák analóg FM-CCIR rádióadások „egy szál dróttal” foghatóak, ez nem jelenti automatikusan azt, hogy a DAB+ vétel is lehetséges — hiába van utóbbihoz egy ≈2…5 dBd nyereségű irányított antenna.


2024.07.18-29.
Szegecs
