Az RTL-SDR blog-féle v.3-as USB stick bemutatása
Az egyszerű, műanyagházas DVB-T/DAB/FM vevő közösségi továbbfejlesztése…
A Realtek cég által gyártott
RTL2832U chip eredetileg lakossági célú, olcsón
megépíthető DVB-T, ill. DAB/FM műsorvevőkhöz készült. A
nagyképernyős tv-k tunerjai mellett megtalálható
USB illesztővel ellátott, hordozható (=számítógépbe
dugható) vevőkben is, mint amilyet a cikksorozat első részében
már bemutattam.
Évekkel ezelőtt egy
kísérletező kedvű, pár fős felhasználói csoport rájött, hogy
a jelfeldolgozás során keletkező „nyers” adatfájlok
kinyerhetőek a chipből, ezáltal — megfelelő szoftveres
háttérrel — a vételi tartomány, ill. a funkciók
nagymértékben kiterjeszhetőek. Így aztán a párezer forintos
kis kütyük (ún. SDR-vevők) a műsorszóró tv és rádióvétel
mellett alkalmassá tehetőek a légiforgalmi, vagy az ipari
URH sáv vételére, digitális jelek, meteorológiai ballonok
adatcsomagjainak dekódolására, — de készíthető belőlük akár
házi spektrumanalizátor is.
Az eredetileg tv-rádió vevő
chip alkalmazási területének kiterjesztése ugyanakkor
előhozta az egyszerű áramköri környezet gyenge pontjait is.
Pl. amíg a kommersz kvarcoszcillátor kellően stabil jelet
szolgáltat a viszonylag szélessávú tv, ill. rádiójelek
vételéhez, addig a keskenysávú adatátvitel dekódolásánál már
problémát jelenthet a referencia oszcillátor melegedés
közbeni frekvencia-elmászása. Az eredetileg szakmai blognak
indult rtl-sdr-blog-on
igazi nemzetközi közösség jött létre, akik számos munkaórát
öltek bele abba, hogy az eredeti SDR-sticket igényeiknek
megfelelően tökéletesítsék. Így született meg végül az
„RTL-SDR BLOG” nevű SDR stick, amely jelenleg már a 4-es
verziónál tart, ez a cikk az eggyel korábbi: v.3 jelűt
mutatja be.

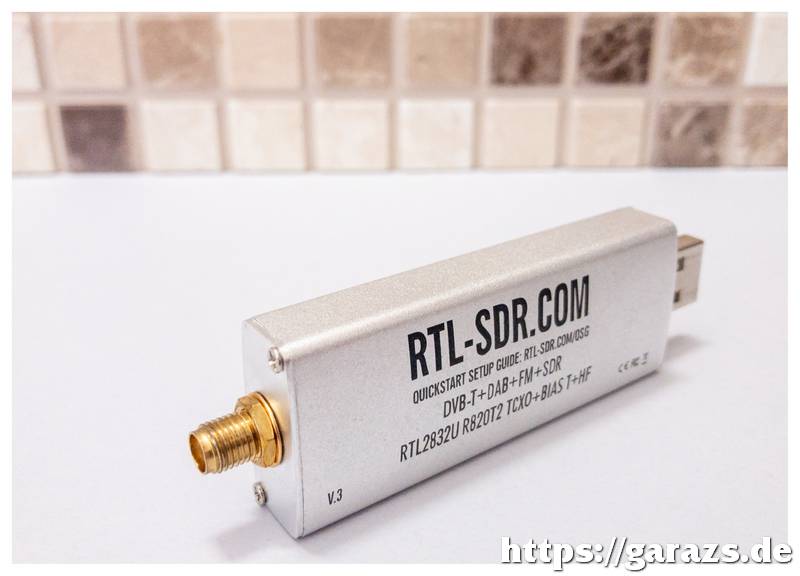

Miben más az „RTL-SDR
blog V.3” stick, mint a „hagyományos”, USB-s DVB-T/DAB vevő?
— újratervezték a panel
fóliasávjának vonalvezetését annak érdekében, hogy
minimalizálják az interferenciákat, ill. javítsák a jel-zaj
arányt
— külön átalakítás nélkül
közvetlen mintavételezés az 500 kHz - 24 MHz közötti
tartományban
— a Fitipower FC0012 helyett
Rafael Micro R820T tuner chip-pel dolgozik a vevő
— a közönséges kvarc helyett
hőfokkompenzált referenciaoszcillátor (TXCO) biztosítja a
stabil órajelet
— a kicsi, drágán és nehezen beszerezhető MCX antennacsatlakozó helyett széleskörben elterjedt, alacsony csillapítású SMA aljzat szolgál a bemenő jel fogadására
— szoftverből kapcsolható távtáplálási lehetőség aktív (fejerősítős) antennákhoz
— a kicsi, drágán és nehezen beszerezhető MCX antennacsatlakozó helyett széleskörben elterjedt, alacsony csillapítású SMA aljzat szolgál a bemenő jel fogadására
— szoftverből kapcsolható távtáplálási lehetőség aktív (fejerősítős) antennákhoz
— elektrosztatikus
feltöltődés káros hatásai elleni védelem a bemeneten

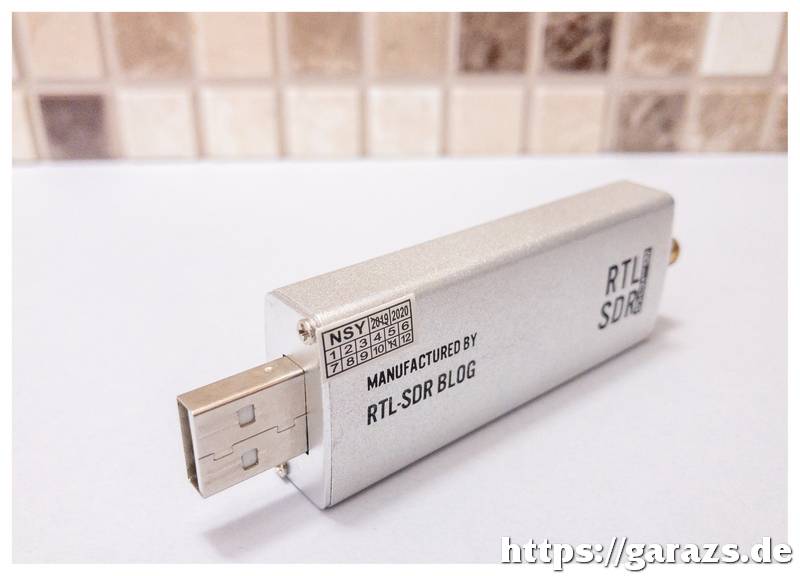

— műanyag helyett RF
árnyékolást, ill. jobb hőelvezetést szolgáló fémház —
kiegészítve a chipek és a ház fala közötti hővezető lappal
— feleslegességük miatt
eltűnt az infra vevő, ill. a vakító LED a panelről.
Mindezek a blogon található
nagyfelbontású fotón szemléltetve:

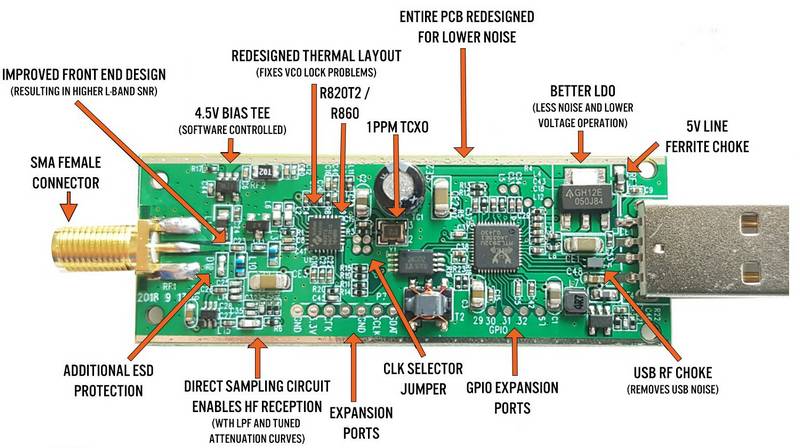

A v.3-as verziójú panel
alkatrészoldala — Fotó: rtl-sdr.com
Látható, hogy a módosítások
már mind-mind a rádióamatőr, ill. hobbirádiós célú
felhasználás érdekében történtek meg, ugyanakkor
kifejezetten meglepő, hogy a „továbbfejlesztett” SDR stick
csak pár ezer forinttal kerül többe, mint az elődje: a fekete, műanyag házas DVB-T/DAB vevő.
Vásárlás esetén kifejezetten ajánlott az eredeti helyről beszerezni a stick-et, mivel az Ebay-en, ill. más nemzetközi oldalakon is rengeteg a hamisítvány, amelyek minimálisan olcsóbbak ugyan, mintha a hivatalos helyről szereznénk be, cserébe viszont egyáltalán nem, vagy nem stabilan működnek.
Az eredeti RTL-SDR blog v.3 stick megvásárolható szettben antennákkal, ill. önállóan is. Érdemes ez utóbbit választani: a normális vétel érdekében úgyis kénytelenek leszünk majd mindegyik sávra egy-egy megfelelő antennát vásárolni.
Vásárlás esetén kifejezetten ajánlott az eredeti helyről beszerezni a stick-et, mivel az Ebay-en, ill. más nemzetközi oldalakon is rengeteg a hamisítvány, amelyek minimálisan olcsóbbak ugyan, mintha a hivatalos helyről szereznénk be, cserébe viszont egyáltalán nem, vagy nem stabilan működnek.
Az eredeti RTL-SDR blog v.3 stick megvásárolható szettben antennákkal, ill. önállóan is. Érdemes ez utóbbit választani: a normális vétel érdekében úgyis kénytelenek leszünk majd mindegyik sávra egy-egy megfelelő antennát vásárolni.
Pár megmaradt hiányosság
Noha az
eredeti DVB-T/DAB vevő hiányosságainak jelentős részét
kijavította az RTL-SDR blog közössége, azért még így is
maradt pár apróság:
— továbbra sincs sávonkénti bemeneti szűrő: az antennán érkező minden jel a vevőre jut, a közeli zavarforrások, ill. nagy térerejű adók könnyen „leültethetik” a vevőt
— továbbra is megmaradt a 8 bites felbontás, ill. a max. 2,5 MHz-es korlát.
— továbbra sincs sávonkénti bemeneti szűrő: az antennán érkező minden jel a vevőre jut, a közeli zavarforrások, ill. nagy térerejű adók könnyen „leültethetik” a vevőt
— továbbra is megmaradt a 8 bites felbontás, ill. a max. 2,5 MHz-es korlát.
Ezek megoldása a teljes
áramkör alapoktól történő újratervezését igényelné, ráadásul
jelentős költségnövekedéssel is járna: a plusz szűrőtagok
beépítésével, ill. az RTL2832U chip kiváltásával
megszűnne az a megfizethetőség, ami az egész platformot
világszerte népszerűvé tette.
Nem véletlen, hogy míg az RTL-SDR blogos vevő 10…12.000 Ft-ért beszerezhető, addig egy nagyobb felbontású (8 helyett 11 bites), akár 10 MHz-et átfogó, szűrőkkel ellátott SDR vevő (pl. az SDRPlay RSP1A) már jóval magasabb: 50.000 Ft-os kategóriából indul.
Nem véletlen, hogy míg az RTL-SDR blogos vevő 10…12.000 Ft-ért beszerezhető, addig egy nagyobb felbontású (8 helyett 11 bites), akár 10 MHz-et átfogó, szűrőkkel ellátott SDR vevő (pl. az SDRPlay RSP1A) már jóval magasabb: 50.000 Ft-os kategóriából indul.
Összegzés
A fent említett
hiányosságai ellenére meggyőződésem, hogy az RTL-SDR blog-os
stick kiválóan alkalmas az SDR, ill. a megfigyelőrádiózással
való megismerkedésre: a téma iránt érdeklődő minimális
anyagi befeketetéssel el tudja dönteni, hogy a továbbiakban
is szeretne-e a rádiózásnak ezzel a területével foglalkozni,
avagy sem, ill. szüksége van-e azokra a funkciókra, amiket a
lényegesen drágább modellek nyújtanak.
2021.11.12-2024.02.01.
