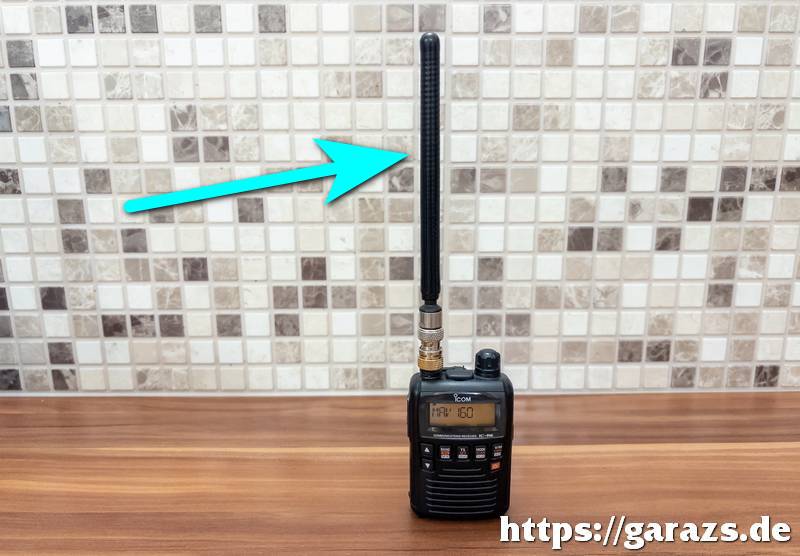

A fenti fotón látható gumiantennát használtan vásároltam még valamikor a kétezres évek legelején a szolnoki rádióamatőr börzén. Mivel semmiféle márkajelzés nem szerepelt rajta, így számomra sokáig homály fedte a gyártójának kilétét és az antenna típusát is. Az viszont az első kipróbálás során — tapasztalati úton — nyilvánvalóvá vált, hogy nem az amatőr-, hanem az ipari sávra van méretezve. Ezt követően hosszú évekig a fiókban pihent, nemrégiben szedtem elő újra — elsősorban azért, hogy segítségével az ipari VHF sávot hallgathassam az Icom szkenneremmel.

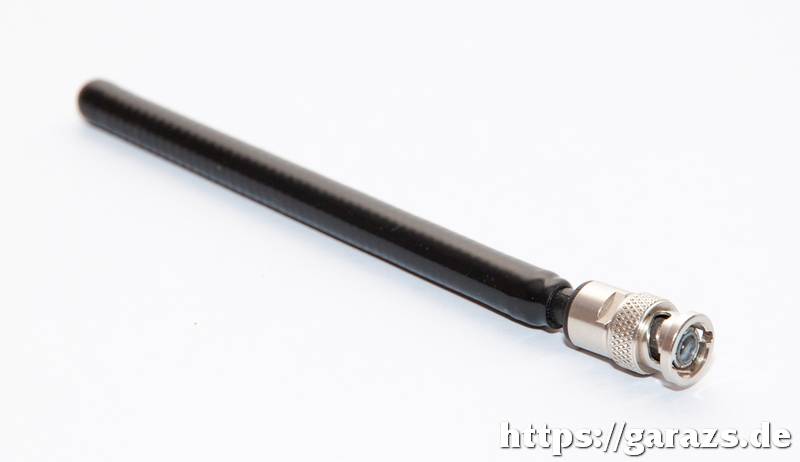

Maga az antenna egyébként kifejezetten igényes kivitelű, megkímélt állapotban van, és kellően rugalmas ahhoz, hogy ha beleakad valamibe, ne törje ki a csatlakozót, ugyanakkor megfelelően merev ahhoz, hogy ne deformálódjon el a használat során. A sugárzó teljes hosszban szigetelt, a vége pedig lekerekített: ezáltal nehezebben akad bele ruhába, vagy más kilógó tárgy(ak)ba. Elektromos hosszát tekintve λ/4-es kivitelű, fizikai hossza viszont lényegesen rövidebb: kb. 16 cm. A titok nyitja az, hogy a belsejében található huzal nem egyenes, hanem spirálisan fel van tekerve: ezzel biztosítható a kompaktabb méret.

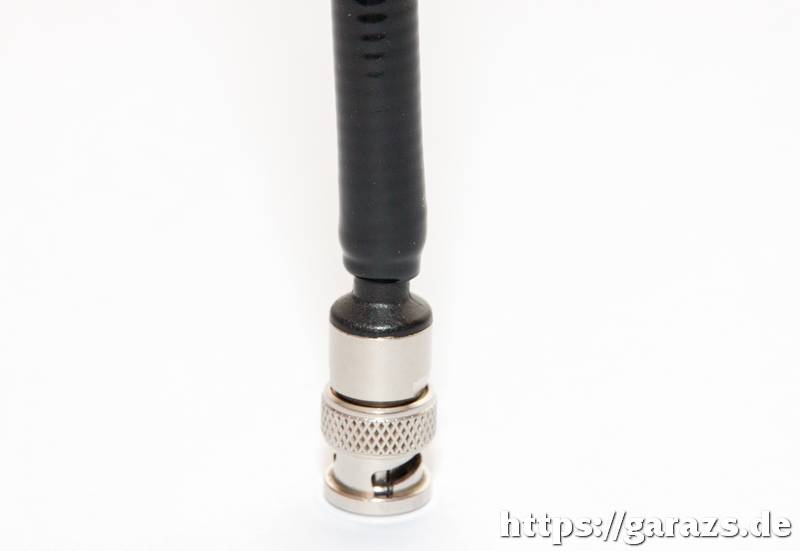

Ez a példány BNC csatlakozóval rendelkezik, amellyel a régi típusú rádiókra közvetlenül, az újabbakra pedig megfelelő adapter közbeiktatásával illeszthető.

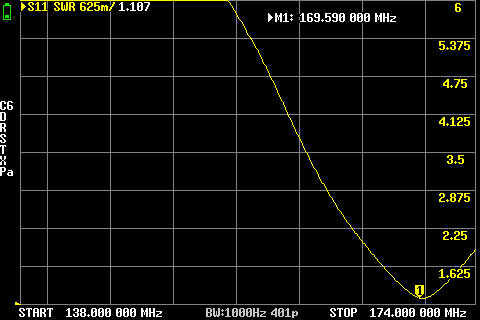

Kihasználva azt, hogy végre rászántam magamat egy NanoVNA H4 analizátor beszerzésére, végre ezt az antennát is meg tudtam mérni:

A korábbi tapasztalataimat igazolta a műszeres mérés: ez az antenna az ipari VHF sáv felső tartományára készült: 170 MHz-nél van a rezonanciapontja, és kb. 10 MHz sávszélességet fog át jó (1:2−nél jobb) SWR érték mellett.

A fenti adatok, ill. képek birtokában az index fórumos „580-as Gábor” segítségét kértem, aki pillanatok alatt azonosította, hogy ez egy nyugat-német gyártmányú Kathrein „Miniflex” gumiantenna. A Miniflex sorozat az ipari VHF sávot (146…174 MHz) fedi le több (különböző) tartományban: a nálam lévő példány a gyári katalógusban K 51 39 23 9 számon szerepel, és a 163-174 MHz-es sávra készült. Ebből adódóan rádióamatőr célokra ugyan nem alkalmas, ám a még meglévő analóg MÁV, ill. taxis URH csatornák hallgatásához tökéletesen megfelel. Zárt térben, ill. szabadban használva ugyanolyan S-értékeket produkált, mint a teljes fizikai hosszú (ezáltal jóval nagyobb: 50 cm körüli) egyszerű gumiantennák.

Összefoglalva: ez az antenna a min. 30 éves kora ellenére még mindig egy jóminőségű, megbízható termék.
