LoRa APRS tapasztalatok a bécsi tv-toronyból
— avagy: az „uzsonnás doboz” a Donauturm-ban…
Előzmények
2024 májusának végén szűk
két napot az osztrák fővárosban töltöttem. Ez alapvetően nem
egy rádióscélú út volt, ennek ellenére azért sikerült
alkalmat találni a LoRa APRS üzemmóddal kapcsolatos
kísérletezésekre, tapasztalatok szerzésére.
Bécs egyik turisztikai
látványossága az üzleti negyedben található tv-torony, amely
18 €-s belépődíj ellenében szabadon látogatható; a
kilátóteraszra való feljutást két gyorslift segíti.

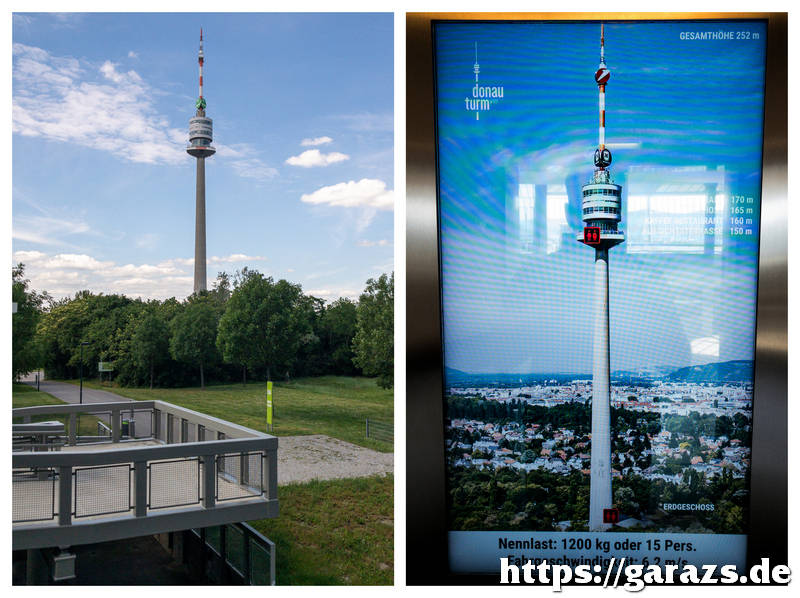

![Bécs, Donauturm](kepek/lora_aprs_wien_tv-turm_0.jpg)
A technikáról
Jeladóként ezúttal a
korábban már bemutatott, általam csak „uzsonnás doboznak” nevezett LoRa TNC
szolgált, amelynek vezérlését az aprs.fi for iOS nevű alkalmazással
oldottam meg.
A tv-torony látogatói
terasza függőleges rácsozattal van ellátva — ezzel
megakadályozva azt, hogy bárki innen vesse a mélybe magát.
Szerencsére a függőleges elemek kellően messze vannak
egymástól ahhoz, hogy ne lehetetlenítsék el a fényképezést,
ugyanakkor felmerült bennem a gyanú, hogy nagyméretű Faraday-kalitkaként viselkedve
jelentősen csillapítják a rádióhulámokat. Ezért aztán úgy
döntöttem, hogy az uzsonnás dobozt egyszerűen kézben fogva
kinyújtom a rácson kívülre. Ezáltal kb. 25-30 centivel
sikerült a fémszerkezettől eltávolítani, de a fogása nem
volt stabil: féltem, hogy kiesik a kezemből, a zuhanás után
pedig használhatatlanná válik, továbbá, ha valakinek épp a
fejére esik, baleset származhat belőle, stb.

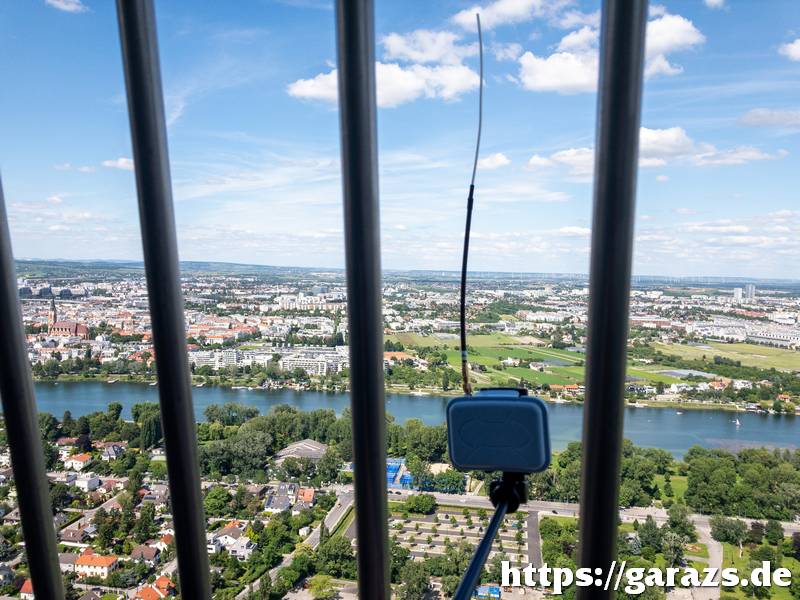

![LoRa uzsonnás doboz szelfiboton](kepek/lora_aprs_wien_tv-turm_2.jpg)
Ekkor jött az ötlet: mi
lenne, ha a nálam lévő szelfibotot nem fényképezéshez, hanem
az uzsonnás doboz stabil megfogásához + messzebbre való
eltartásához használnám? Gyors próbát követően már toltam is
ki a rácsok között a hibrid szerkezetet.☺Miközben bal
kezemben az „uzsonnás dobozt” rögzítő szelfibotot tartottam,
a jobban a vezérlését végző okostelefont szorítottam, ill.
kezeltem. A kilátóteraszt körbejárva, a jeladót kb. 2-2,5
méterenként kidugva küldtem az APRS távirataimat az
„éterbe” — remélve, hogy ebből a magasságból igazán
nagy távolságokba eljutnak.
Már majdnem körbejártam a
teljes teraszt, mikor észrevettem a kihelyezett
figyelmeztető táblát, amely kifejezetten tiltja bárminemű
tárgy kitolását a rácson kívülre…☺
Ezután még egy kört tettem a
teraszon, de ekkor — betartva a szabályokat — az uzsonnás
dobozt már az épület belső falánál elhelyezett gépészeti
szekrényekre helyeztem rá, és onnan küldtem az APRS
táviratokat:

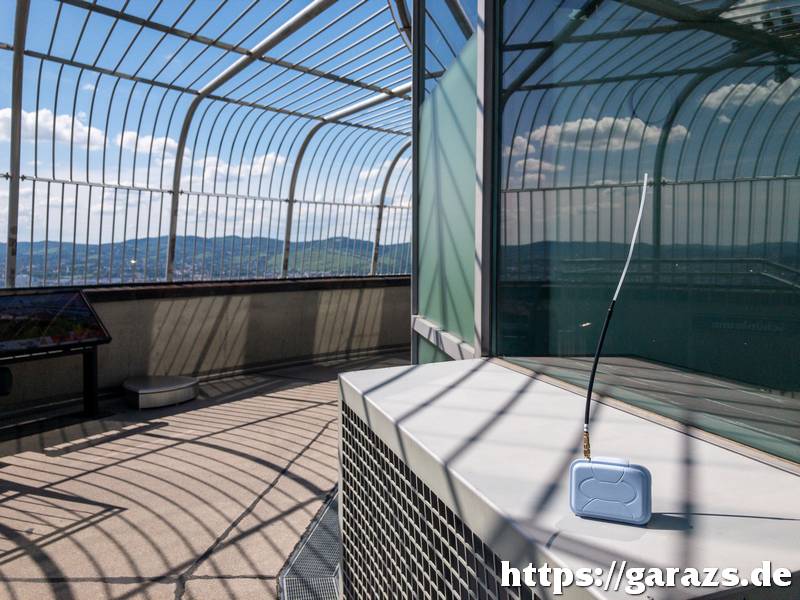

![Uzsonnás doboz a gépészeti szekrényen](kepek/lora_aprs_wien_tv-turm_3.jpg)
Tapasztalatok
A kilátóteraszon nem
fordítottam időt arra, hogy folyamatosan figyeljem: melyik
LoRa kapukat sikerült elérni, csak azt ellenőriztem:
működik-e a jeladó, megjelenik-e a pozícióm az aprs.fi
oldalon. A kísérletezés elemzése aznap este, a
szállodába történő visszatérés után kezdődött. A
tv-toronyból az első APRS táviratot 15:01-kor, az utolsót
pedig 35 perccel később küldtem. Ennyi idő alatt összesen 95
adatcsomag jutott be az APRS rendszerbe, amelyhez 12
kapuállomás járult hozzá:

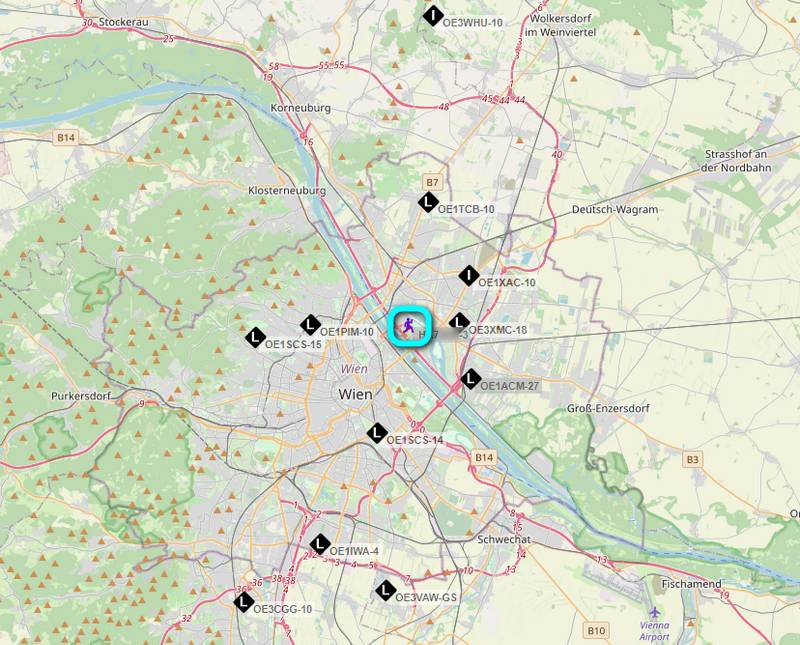

![A bécsi TV toronyból elért LoRa iGate-ek](kepek/lora_aprs_wien_tv-turm_1.jpg)
A fenti (az aprs.fi oldalról
származó) térképen a kékkel jelölt „gyalogos” a saját
jeladóm, a fekete négyzettel jelölt állomások pedig azok,
amelyekre sikerült feljutnom. A legtávolabbra történt
sikeres feljutás a 29,76 km-re lévő OE3GHB-10
iGate-re volt, második helyezett pedig az OE3XLU-12
lett (20,6 km). Ezek nem szerepelnek a fenti
térképen, annak ellenére, hogy az aprs.fi részletes
csomagnaplójában (raw packets) benne vannak. A távolsági
ranglista harmadik helyezettje 16,45 km-rel a
Bécstől északra található OE3WHU-10 állomás lett.
A városban töltött szűk két
nap alatt természetesen nemcsak a tv-toronyban működött a
LoRa „uzsonnás doboz” — emiatt aztán a fenti térképen több
olyan kapuállomás is látható, amelyekre előtte/utána a város
más pontjairól (utcaszinről) is sikerült feljutnom.
Mindössze négy olyan akadt, amelyeket csak a toronyból
sikerült elérni, ezek az alábbiak:
OE3CGG-10 (16,9 km)
OE3VAW-GS (13,9
km)
OE3RQF-10 (12,9 km)
OE1TCB-10 (6,7 km)
OE3RQF-10 (12,9 km)
OE1TCB-10 (6,7 km)
Összegzés
A mostani LoRa APRS
eredményeket az
egy évvel korábbi — szintén a tv-toronyban végzett —
„hagyományos” (VHF) APRS teszttel vetettem össze.
Míg VHF APRS módban 23,3
km-t sikerült áthidalni 4 wattal, addig a LoRa panel 100
mW-ja közel 30 kilométerre „volt elég”. Ebben számomra nem
az volt a legérdekesebb, hogy közel ugyanakkora távolság
áthidalásához a LoRá-nak elég 1/40-ed teljesítmény, hanem
az, hogy hiába a magas pozíció, a 30 km-es távolságot egyik
rendszerrel sem sikerült túllépni, miközben a müncheni tv-toronyból VHF APRS
üzemmódban a 140 km is „összejött” 2023 őszén.
Miből adódhat a különbség? A
választ azonnal megkapjuk, mihelyst rápillantunk Ausztria domborzati térképére: a
főváros az ún. Bécsi-medencében (Wiener Becken) fekszik,
körülötte komoly magasságú dombok, hegyek találhatóak,
amelyek megakadályozzák a jelek továbbterjedését.
