Amikor megrendeltem az első a Meshtastic® rendszerhez passzoló Heltec V3-as panelomat, már akkor tudtam, hogy a gyárilag mellékelt aprócska „rugó” antennát nem fogom használni annak rossz hatásfoka miatt. Több szakmai fórumot is áttúrtam annak érdekében, hogy sikerüljön kiválasztani egy megfelelő minőségű példányt. Legnagyobb meglepetésemre a hozzászólók nem a közismert gyártók termékei közül ajánlottak, hanem lényegében az volt az egységes álláspont, hogy „vedd meg a legegyszerűbb példányt az Aliexpresszen”. Őszintén szólva hittem is, meg nem is, de úgy voltam vele, hogy azt a kétezer forintot rászánom a vásárlásra, elvégre egy normális minőségű SMA csatlakozó is már ennyibe kerül, ha nem válik be, majd átalakítom másra.

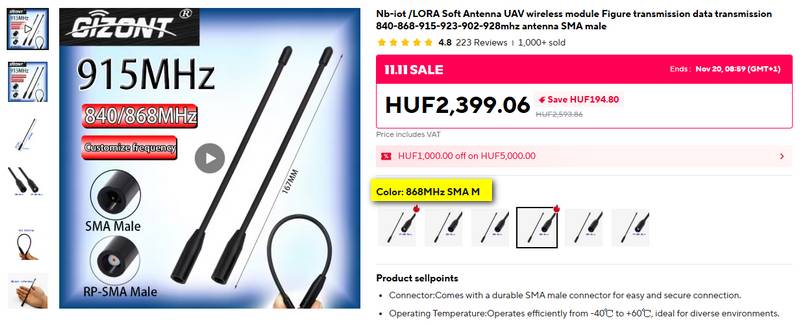

Tipp: a rendelésnél figyeljünk arra, hogy a „Color:” mezőben választható kivitelek közül a 868 MHz-es, „SMA M” típust válasszuk!

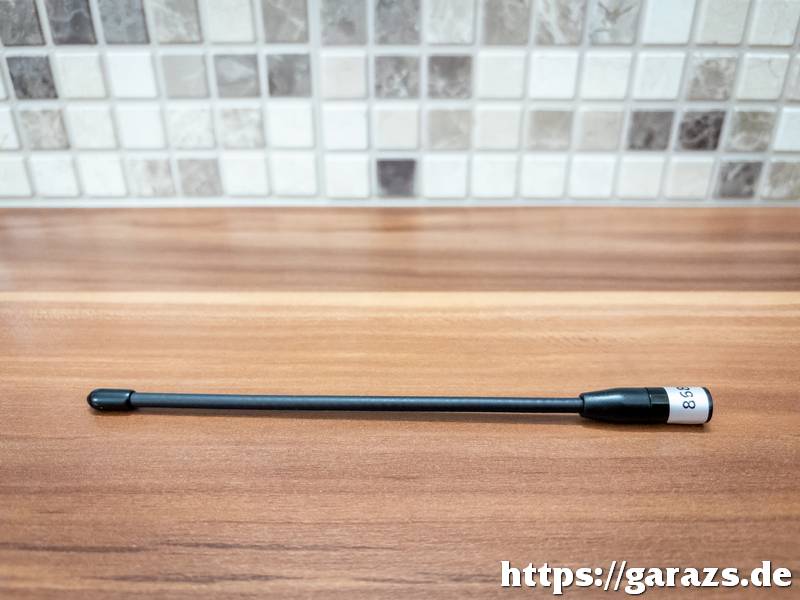

Az antenna időben meg is érkezett, így a belföldről beszerzett Heltec V3-as panelt már eleve ezzel a noname kínai antennával próbáltam ki. Ugyanakkor furdalta az oldalamat a kíváncsiság, hogy ez a típus tényleg a 868 MHz-es sávra van méretezve, vagy csak rányomtak egy matricát, valójában meg egy teljesen más frekvencián rezonáns példányról van szó.

---

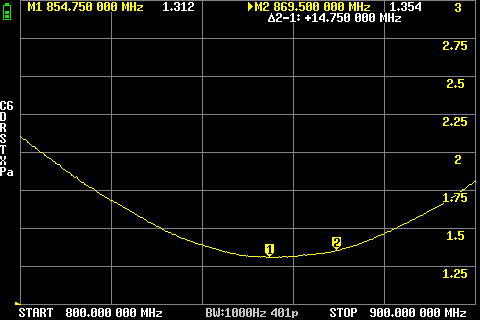

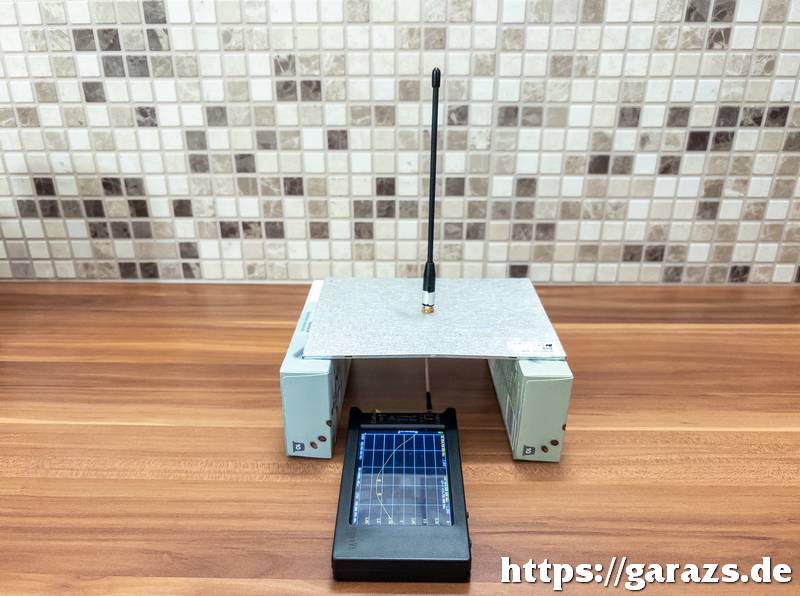

Fogtam egy nanoVNA műszert, és a megfelelő kalibrálás elvégzése után feltárult az igazság. Az első mérésnél az antennát egy fémlemezből készített „ellensúly”, ill. egy SMA mama-papa összekötő kábel segítségével mértem meg. A műszer szerint a legalacsonyabb SWR érték 854,75 MHz-re adódik (SWR=1,3), míg a számunkra lényeges frekvencián (869,525 MHz) hasonlóan jó 1,3-as SWR értéket mutatott az analizátor:

---

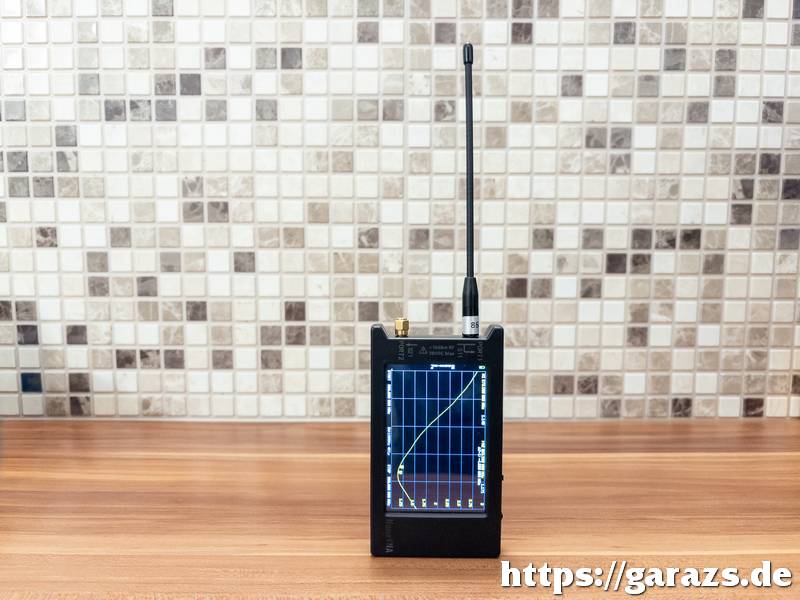

Mivel a fémlapot csak otthoni, stabil üzemben szoktam használni, ezért második próbaként az antennát ellensúly nélkül, közvetlenül a mérőeszköz bejáratára kötöttem. Ez persze szigorúan véve nem ugyanaz a környezet, mint amikor az antenna magára a Heltec panelre kapcsolódik, de azért közelítésnek megfelelő.

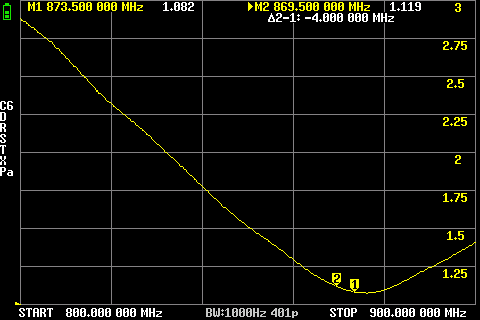

Legnagyobb meglepetésemre az SWR értéke 1,1-re javult.

A tesztből leszűrhető tapasztalat az, hogy nem lódítottak a kínaiak: ez a noname antenna valóban alkalmas a Meshtastic® alkalmazásokhoz, ráadásul még az ára is kedvező.
