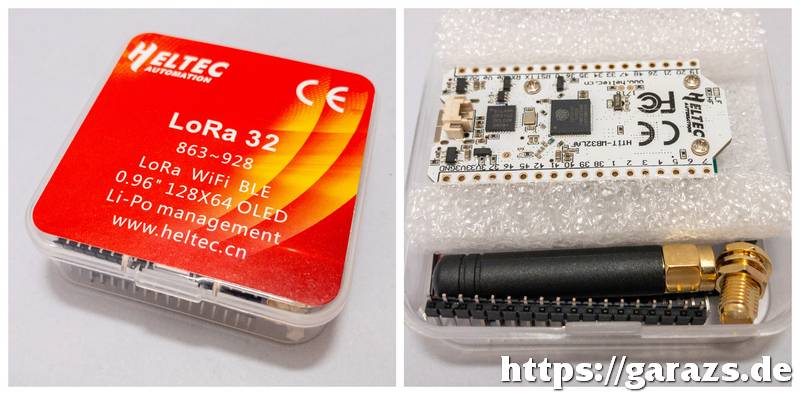

Heltec LoRa32 [V3] 868 MHz (Meshtastic®)
Könnyedén összeépíthető Meshtastic® node…
A kínai Heltec cég által
gyártott LoRa32-es panel V3-as verziójának rádióamatőr APRS üzemmódra is használható
433 MHz-es verzióját korábban már bemutattam a garazs.de
weblapon, ezúttal pedig a Meshtastic® alkalmazásra alkalmas
868 MHz-es verzió kerül nagyító alá. A két kivitel a
vételár, ill. a mellékelt kiegészítők tekintetében nem
különbözik egymástól.
A hardverről — röviden…
Kihasználva, hogy 433 MHz-es verzióban 99%-ban azonos
komponensek vannak a panelon, itt már csak felsorolásszerűen
szerepeltetem őket: ESP32-es mikrokontroller
(512 kB RAM, 8 MB flash), SX1262 LoRa adó-vevő chip
100 mW maximális kimenő teljesítménnyel, külső antenna
csatlakoztatásának lehetőségével, 0,96"-s OLED kijelző,
Bluetooth, WiFi illesztő. GPS modult ez a típus sem

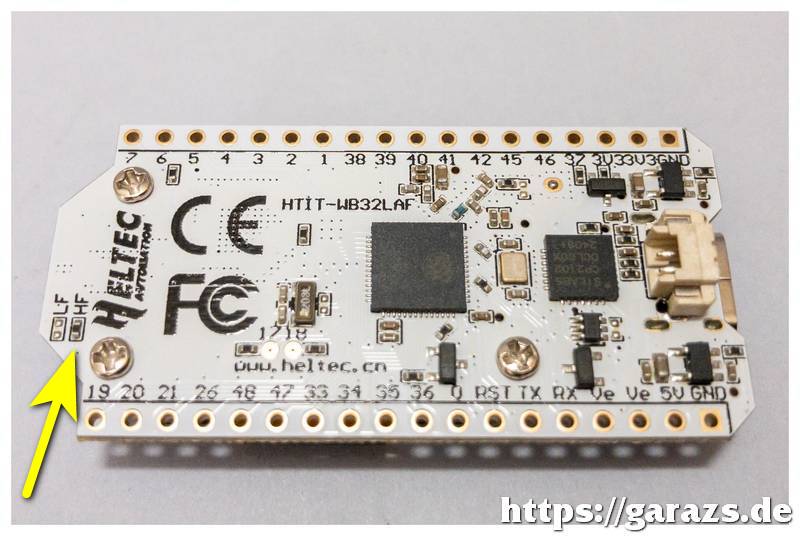

tartalmaz. A 433-as és a 868-as változatok gyors
felismerését segíti, ha rápillantunk a fenti fotón sárga
nyíllal jelölt átkötés (jumper) helyére: az LF (low
frequency) a 433-as, míg a HF (high frequency) a 868-as
típust jelöli.
Szoftveres háttér
A Meshtastic® firmware
aktuális verziója ingyenesen letölthető a hivatalos oldalról, ugyanott
böngészőből futtatható telepítő és konfiguráló felületet is
találunk.
A további részletes
beállításokhoz két hasznos és részletes oldalt tudok
ajánlani:
1) hazai felhasználás esetén a magyarországi Meshtastic közösség oldalát, amelyen a helyi beállítások szerepelnek, amelyek gyakorta változnak;
2) EU-s, de nem hazai használathoz pedig a Meshtastic hivatalos oldalán található segédletet.
1) hazai felhasználás esetén a magyarországi Meshtastic közösség oldalát, amelyen a helyi beállítások szerepelnek, amelyek gyakorta változnak;
2) EU-s, de nem hazai használathoz pedig a Meshtastic hivatalos oldalán található segédletet.
Dobozolás

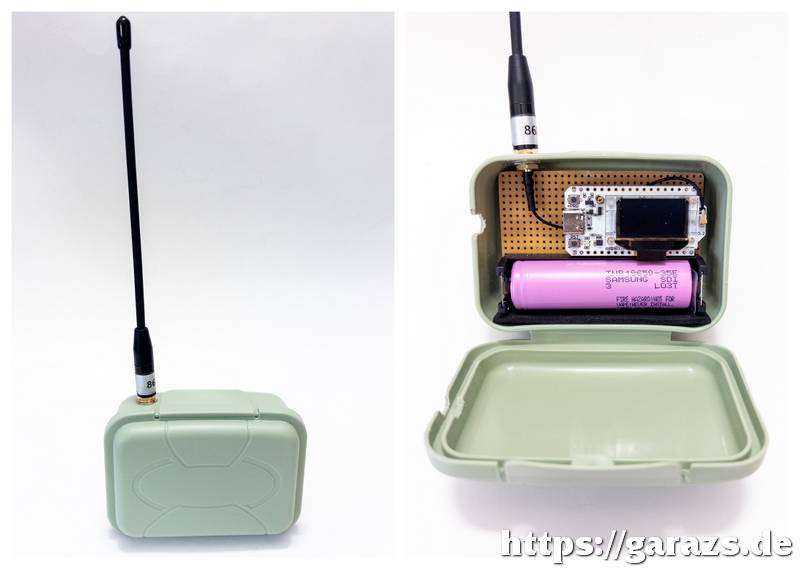

A könnyebb hordozhatóság és
a külső behatások elleni védelem érdekében érdemes
valamilyen módon bedobozolni a panelt úgy, hogy ezzel a
hozzáférhetőség lehetősége ne sérüljön. Mivel a LoRa APRS
verziónál már
bevált a drogériás, filléres uzsonnásdoboz, így
ezúttal is emellett maradtam, ugyanakkor a könnyebb
megkülönböztethetőség érdekében a 868 MHz-es panel zöld
dobozt kapott (a 433-as pedig kék). Antennaként nem a
dobozban található aprócska „rugót”, hanem egy külön megvásárolt, márkajelzés nélküli
gumiantennát választottam, amely bevált a használat
során.
Tápellátás
A panel üzemeltethető
18650-es típusú Li-Ion akkuról, ill. 5 volt
egyenfeszültségről az USB-C csatlakozón keresztül.
Utóbbival a 18650-es cella töltése is megoldható. Akkus
üzem esetén mindenképp normális minőségű cellát
válasszunk, ismert kereskedőtől! Én egy 3500 mAh-s Samsung
INR rendszerű akku mellett döntöttem — ez további 2300
Ft-tal növelte meg a költségeket.
Rendelkezésre állás ideje

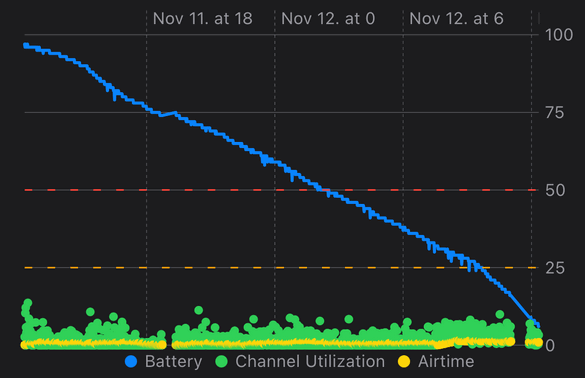

Akkuról történő
üzemeltetés esetén a rendelkezésre állási idő alapvetően
az akku kapacitásán múlik. A 3500 mAh-s cellával
folyamatos bekapcsolva tartás mellett 28 órás
üzemidőt sikerült elérnem, mire kritikus 6%-ra
csökkent a töltöttség. (50%-os szintre a bekapcsolást
követő 18. órában merült le az akku.) Az aktuális állapot
könnyedén monitorozható a Meshtastic® for iPad/iOS
okostelefonos alkalmazásból. Ahogyan az a fenti — az
említett app-ból származó — grafikonon látható, a 25%-os
szint elérése után rohamosan csökkenni kezd a hátralévő
üzemidő.
Összehasonlításképp
érdemes megjegyezni, hogy a más komponensekből felépített
Sensecap
T1000-E hordozható, „kulcsra kész” eszköz 700 mAh-s
akkupakkal 38 órás rendelkezésre állást produkált a
tesztjeim során — úgy, hogy abban még GPS és telemetria
modul is van, amelyek a Heltec V3-ból hiányoznak.
Feltöltés

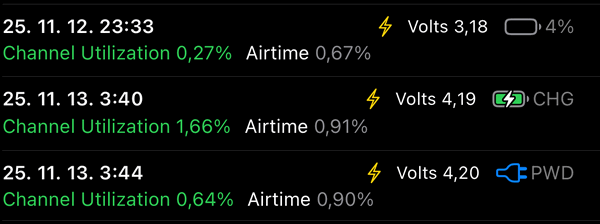

A lemerült akkunak USB-s
telefontöltőre kapcsolva bő négy órára volt szüksége, mire
4%-os állapotról 100%-ra töltődött. Ezt követően a
töltésvezérlő áramkör lekapcsolta a töltőfeszültséget az
celláról (ezt jelzi a fenti ábrán a CHG-ról PWD-re váltás
a státussorban). Érdemes ugyanakkor megjegyezni, hogy
rendszeres használat során nem ajánlott ennyire lemeríteni
a Li-ion akkukat.
Összefoglaló
A Heltec V3-as panel a GPS
hiánya miatt Meshtastic-célra elsősorban fix állomások
létesítésére alkalmas: az aktuális pozíció az
okostelefonunkra előzetesen telepített Meshtastic® for
iOS/Android alkalmazás segítségével adható meg az
eszköznek. A Heltec V3 előnye, hogy olcsón beszerezhető,
és csak minimális barkácsolás szükséges a
használatbavételhez. Ha nincs igényünk az akkumulátoros
üzemre, használhatjuk fix USB-s táplálással, 18650-es
cella nélkül.
2025.11.14-18.
Szegecs
