A rádióamatőr célra is használható, de eredetileg más területre szánt LoRa APRS panelek legismertebb gyártói a kínai Lilygo, és a szintén kínai Heltec cégek. Ezúttal az utóbbi termékpalettájáról szeretném bemutatni az egyik legkisebb méretű, mégis széleskörűen alkalmazható panelt, amely a Lilygo-val szemben a hazai kiskereskedelemben is megvásárolható forintért, ráadásul hosszantartó várakozási idő nélkül.

A többféle üzemi frekvenciára gyártott panelek közül rádióamatőr célra a 433 MHz-es tartományban működő, míg Meshtastic alkalmazáshoz a 868 MHz-es verziót kell választani. A cikk írásának idején (2025 ősz) mindkét típus bruttó 10.000 Ft/db áron vásárolható meg.

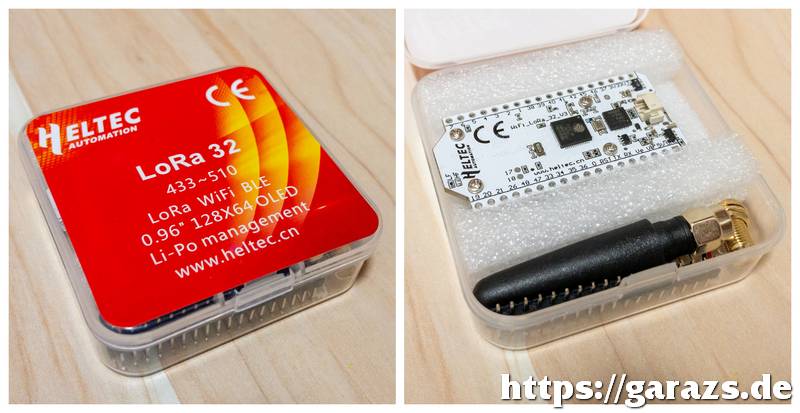

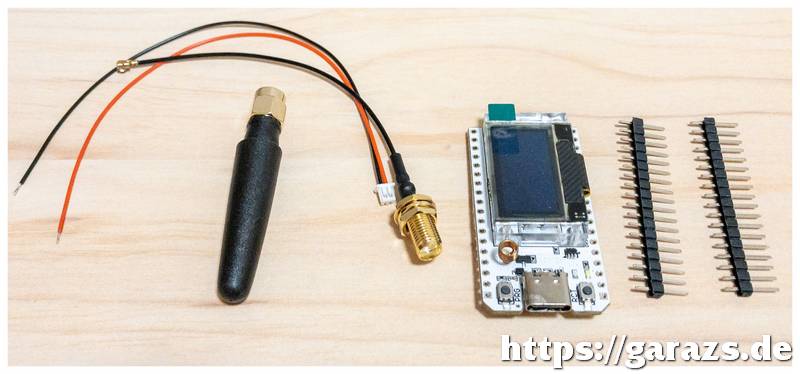

Az áttetsző műanyag dobozkában a LoRa panel mellett az alábbi kiegészítőket találjuk:
— miniatűr (cserébe rossz hatásfokú) antenna;
— SMA mama -> IPEX csatlakozókkal szerelt ún. pigtail antennakábel;
— tápkábel 18650-es lítium-ion akkuhoz;
— két darab beforrasztható érintkezősor.

A v3-as verziószámú panel ESP32-es mikrokontrollert tartalmaz, amely 512 kB operatív memóriával, ill. a működtető program részére 8 MB flash-sel gazdálkodhat.
Ezeket az alábbi komponensek egészítik ki:

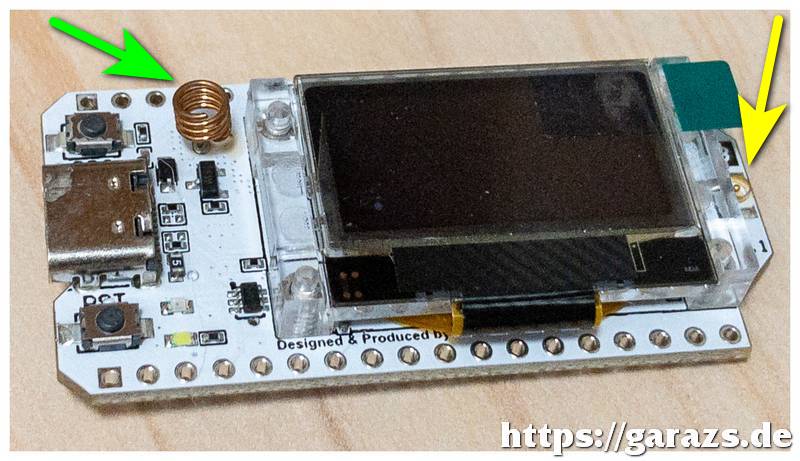

— 0,96"-s OLED kijelző
— SX1262 LoRa adó-vevő chip 100 mW maximális kimenő teljesítménnyel (ehhez kapcsolódik a sárga nyíllal jelölt IPEX antennaaljzat);
— Bluetooth (5) és Wi-Fi (802.11 b/g/n) illesztő (ennek antennáját mutatja a zöld nyíl);
— USB-C aljzat tápellátáshoz, az opcionális Li-ion akku töltéshez és a panel programozáshoz;
— két darab nyomógomb (az alsó minden esetben a reset, míg a felső tetszőleges funkcióra programozható).

---

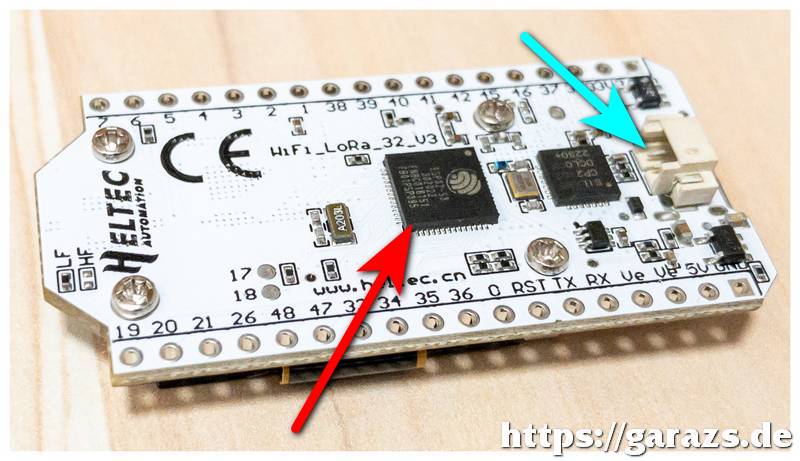

A panel „lelke” az ESP32-S3FN8 jelű mikrokontroller az alsó oldalon kapott helyet (ezt mutatja a piros nyíl), és erre az oldalra csatlakoztatható a 18650-es lítium-ion akkumulátor (kék nyíllal jelölt aljzat). Mihelyst a csatlakoztatott akku eléri a megfelelő feszültségszintet, a beépített szabályzó elektronika lekapcsolja a töltést — megakadályozva ezzel a cella idő előtti tönkremenetelét.

A Heltec LoRa32 paneljével, ill. a rátöltött és megfelelően konfigurált firmware segítségével könnyedén építhető internetes LoRa kapuállomás, ill. jeladó is. Utóbbi esetben azonban, mivel a panel nem tartalmaz GPS-t, így fix pozíciót kell beállítani, vagy mozgó üzemben a panelt TNC üzemmódban (modemként) használva egy okostelefonról kell átküldeni rá az aktuális pozíciót és az APRS adatcsomagokat.
A beszerzés óta mindegyik üzemmódban kipróbáltam a panelt, ezekről az alábbi cikkek születtek:
— Szállodás iGate® (= internetes kapuállomás ideiglenes telepítési helyekre)
— Szállodás iGate® MkII (=internetes kapuállomás dobozolt, rejthető kivitelben) - hamarosan!
— Lora APRS Uzsonnás doboz® (= okostelefonról vezérelt, jeladóként használt LoRa TNC)

Firmware-ként kezdetben a Peter Buchegger (OE5BPA) által fejlesztett tracker, ill. igate programokat használtam. Ám ahogyan az az egyszemélyes projecteknél gyakran előfordul ebben az esetben is először csak egyre ritkábbak lettek, majd 2023 nyarától teljesen el is maradtak a fejlesztések, hibajavítások. Ezért áttértem a Ricardo Guzman (richonguzman) által fejlesztett LoRa programok használatára. Utóbbi mellett szól, hogy a fejlesztő egyrészt folyamatosan pakol bele új funkciókat, ill. alacsonyabb energiafelhasználással járó megoldásokat a szoftverbe, továbbá a telepítés és a konfigurálás is lényegesen egyszerűbbé vált. Értékelve azt, hogy Ricardo folyamatosan a saját szabadidejéből fordít nem kevés energiát a fejlesztésre, ill. figyelembe veszi az interneten keresztül hozzá beérkező felhasználói igényeket is a soron következő verziók elkészítésekor, úgy gondoltam, hogy az írásos köszönetnyilvánítás mellett 10 USD PayPal-on történő átutalásával is kifejezem elismerésemet. Ismerve a magyar rádióamatőr társadalom lépten-nyomon tetten érthető, szégyenletesen fillérb***ó mentalitását, talán joggal feltételezem, hogy ebben nem lesz sok hazai követőm. :(

2025.10.02.
