A LoRa APRS rendszer talán legnagyobb előnye, hogy minimális (tipikusan 100 mW-os) adóteljesítménnyel is kifejezetten nagy távolságokat lehet áthidalni. Az elektronikai tömeggyártásnak köszönhetően ráadásul mind a jeladó (tracker), mind a vevő (iGate) panelok kisméretűek, olcsón beszerezhetőek, a működtetésükhöz, konfigurálásukhoz szükséges szoftverek pedig ingyenesen használhatóak, megfelelő tudás birtokában akár tovább is fejleszthetőek. Így aztán bármelyik hívójellel és engedéllyel rendelkező amatőr részére adott a lehetőség, hogy csatlakozzon a rendszerhez akár mint jeladó, akár mint kapuállomás üzemeltető.

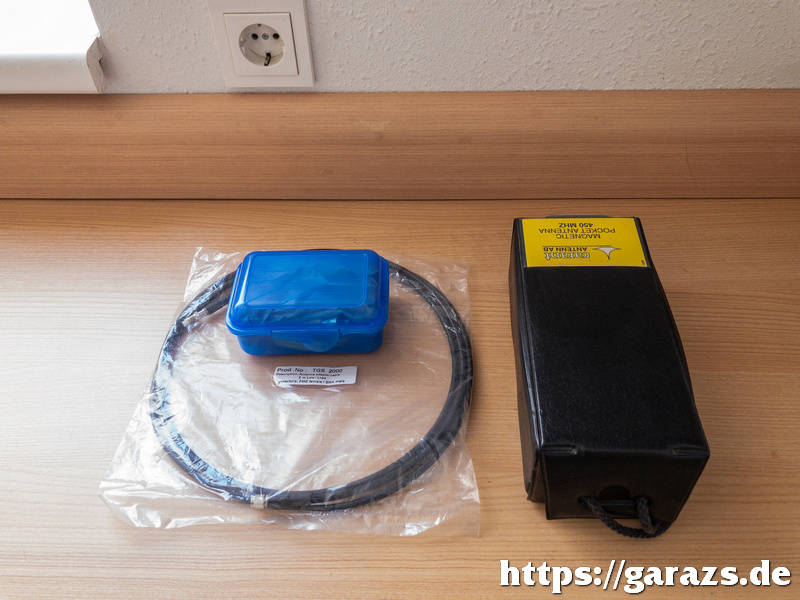

Az UHF sávon működő LoRa modulokhoz (433,775 MHz) szükséges antennák kis méretűek, ezáltal könnyebben hordozhatóak, és gyorsan üzembe helyezhetőek — szemben pl. egy rövidhullámú rádióamatőr készülékkel, ill. antennával. 2024 nyarán az az ötletem támadt, hogy mi lenne, ha egy ideiglenes használatra összeállított kapuállomást magammal vinnék a soron következő bécsi tartózkodásom idejére. Az ötletet tett követte: megszületett a „Szállodás iGate®”, amely útra kész állapotban a fenti fotón látható.

A feladathoz kimondottan kapóra jött a régi analóg, Westel 450 MHz-es (06-60-as körzetszámú) rádiótelefonokhoz forgalmazott Carant Pocket Ant (zsebantenna). A „zseb” ebben az esetben azért barokkos túlzás, de tény, hogy az antenna kábellel, ill. a dobozával (amelynek fémbetétes teteje egyben az antenna ellensúlyaként is szolgál) vidáman elfért az úticsomagban. Antennakábelként nem az eredeti RG-58-ast, hanem egy külön készített, kisebb veszteségű H155-ös koaxot használtam.

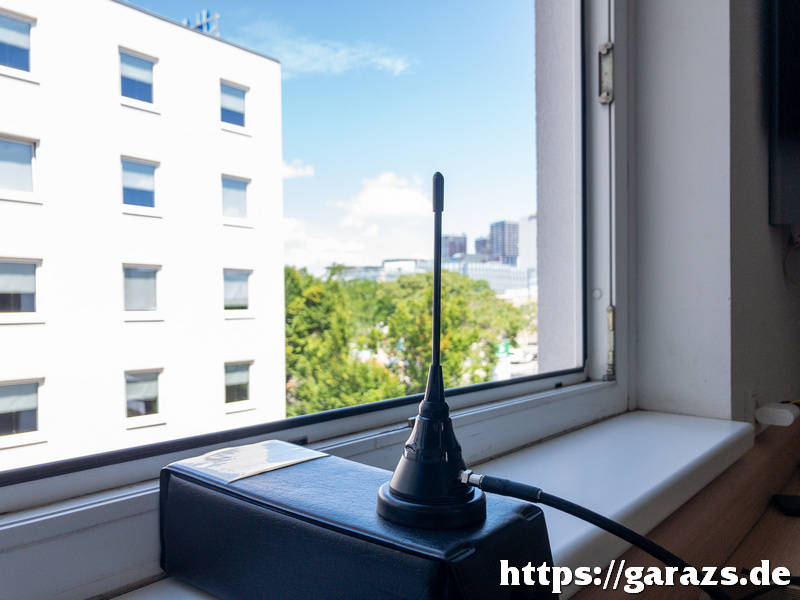

A szálloda ablakából sajnos csak egy viszonylag szűk szögben volt szabad kilátás a város felé. Amint az a fotón látható, leginkább csak a „H” alaprajzú épület szemközti falai látszottak.

---

Mivel az általam használt Heltec V3-as LoRa panel nem rendelkezik GPS modullal, ezért ahhoz, hogy az eszköz pontos helyszínnel jelenjen meg az APRS térképen, nekünk magunknak kell kézzel beállítani a koordinátáit a konfigurációs fájl megfelelő sorainak módosításával. Nem szerettem volna csupán ezért magammal vinni egy programozásra alkalmas laptopot, így inkább még az utazás előtt „beleírtam” a szálloda pontos pozícióját, ill. a WiFi hálózathoz való csatlakozáshoz szükséges további adatokat azért, hogy a helyszínen majd már csak bekapcsolni kelljen a modult.

Az internetkapcsolat helyszíni biztosítása

Az ingyenes EU-roamingnak köszönhetően így a Magyarországon 990 Ft-ért megvásárolt Dominó feltöltőkártyás csomagban lévő 2 GB-os adatmennyiség külföldön is felhasználható. Mivel a LoRa iGate csak egészen minimális adatforgalmat generál, így egy ilyen SIM kártyával (további feltöltés nélkül) akár 365 napig is el lehet lenni — amennyiben másra nem használjuk a mobil WiFi-t.

---

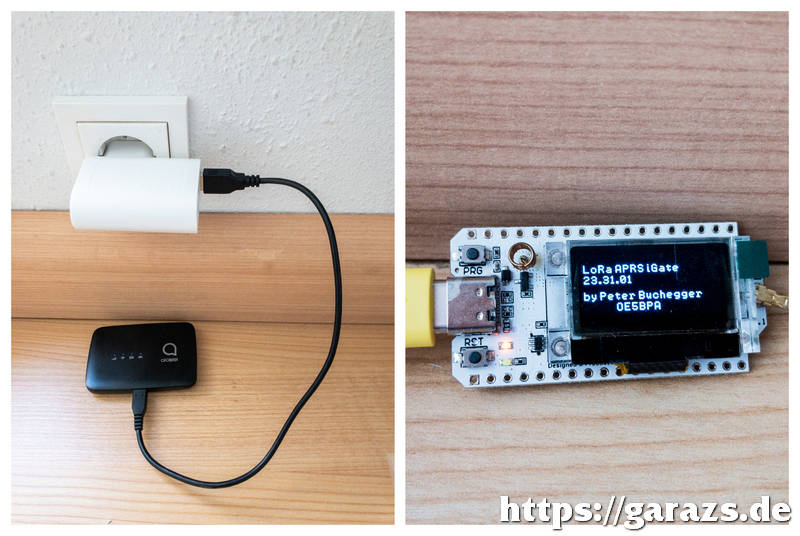

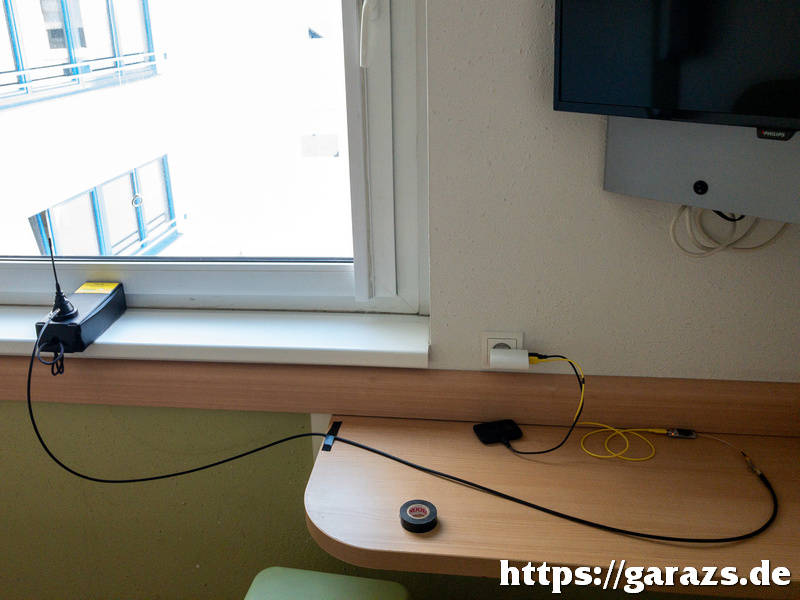

Első lépésben a fali dugaljba helyeztem a közismert bútoráruház☺ által forgalmazott, nagyteljesítményű hálózati USB-s tápegységet. Először a mobil WiFi eszközt élesztettem fel. Az önteszt és a mobilhálózatra való csatlakozást követően a hibajelző LED-ek kialvása jelezte ezek sikerességét. Ezt követően összekötöttem a LoRa modult a zavarvédelmet szolgáló sáváteresztő szűrőpanellel, ill. a mágnestalpas antennával, majd következett a rádiós rész feszültség alá helyezése. Az OLED kijelzőről leolvasható volt, hogy ez is eredményes volt, de azért a biztonság kedvéért az aprs.fi weboldalon is ellenőriztem: megjelent-e a saját iGate-em a térképen.

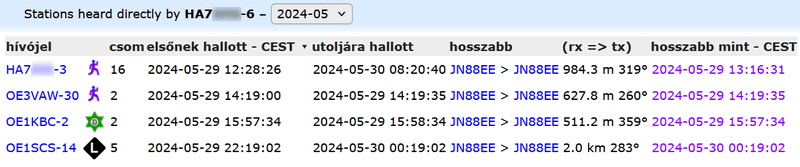

A szerda déltől a másnap reggeli kiköltözésig tartó üzemidő alatt összesen 25 csomagot vett a saját kapuállomásom, amelyből a legtöbb (16) a saját jeladómtól származott.

A fenti felsorolásban látható OE… hívójelű osztrák LoRa eszközök közül a VAW és a KBC jelűek mozgó állomások, az SCS-14 viszont egy fix telepítésű, kétirányú iGate, amely rendszeres időközönként ún. beacon-t is sugároz.

---

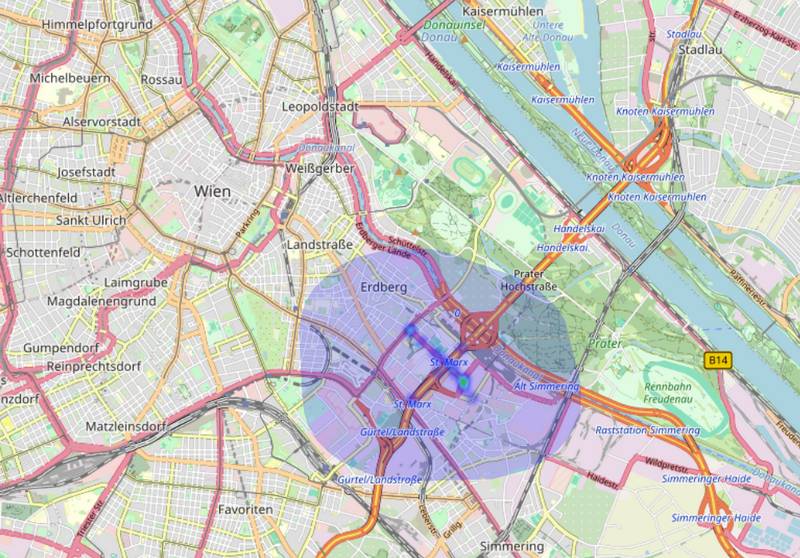

Az aprsdirect.de oldal egyik hasznos szolgáltatása, hogy egy adott iGate-et kiválasztva (az elmúlt 30 nap sikeres feljutásai alapján) képes előállítani egy ún. „lefedettségi térképet”, amely annál pontosabb, minél több APRS táviratot vett az adott kapuállomás. A saját példányom esetében kevesebb mint 24 órányi aktivitás alatt az alábbi térképet rajzolta meg a portál:

Forrás: aprsdirect.de

Jól látszik, hogy a lefedettség egy alig pár kilométeres sugarú körre korlátozódik, azonban figyelembe kell venni, hogy az ideiglenes kapuállomásnak helyet adó szálloda a város szélén található, az antenna pedig nem a tetőn, hanem a szoba ablakában kapott helyet, ami pedig egy erősen kompromisszumos megoldás.

---
