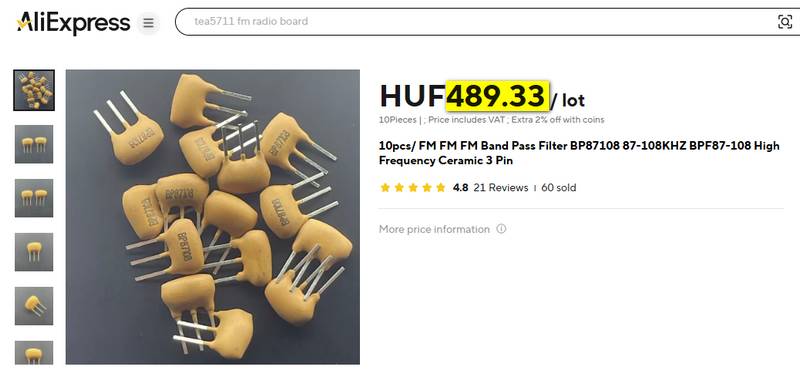

Korábbi cikkekben itt a garazs.de-n már többször szóba került, hogy az RTL-SDR stick-ek az olcsó előállíthatóság érdekében semmilyen bemeneti szűrőt nem tartalmaznak, emiatt a közeli, nagyteljesítményű adók könnyen leültethetik a vevőjüket, akkor is, ha egyébként más frekvencián sugároznak. Adódik az ötlet: ha gyárilag nincs az SDR stick-ben szűrő, készítsünk egyet házilag! Legegyszerűbb megoldásnak egy — a gyári műsorvevő rádiók bemenetén is gyakran megtalálható — kerámia sáváteresztő szűrő beszerzése tűnt. A hazai kereskedők kínálatában sajnos nem találtam ilyet, ám a népszerű Aliexpress közvetítő oldalon már szép számmal akadtak kifejezetten az FM CCIR műsorszóró sáv (87,5…108 MHz) vételéhez tervezett szűrők:

Noha bőven elég lett volna egy, legfeljebb két példány, a legkisebb rendelhető mennyiség tíz darab volt. Cserébe viszont kevesebb mint 50 forintba került darabja…☺
A megrendeléstől számítva 3 napon belül Kínából Budapestre érkezett a csomag, majd — ahogyan az lenni szokott — öt napot ült rajta a hazai logisztikai cég, mire végre kézhez kaptam az alaposan becsomagolt alkatrészeket.

---

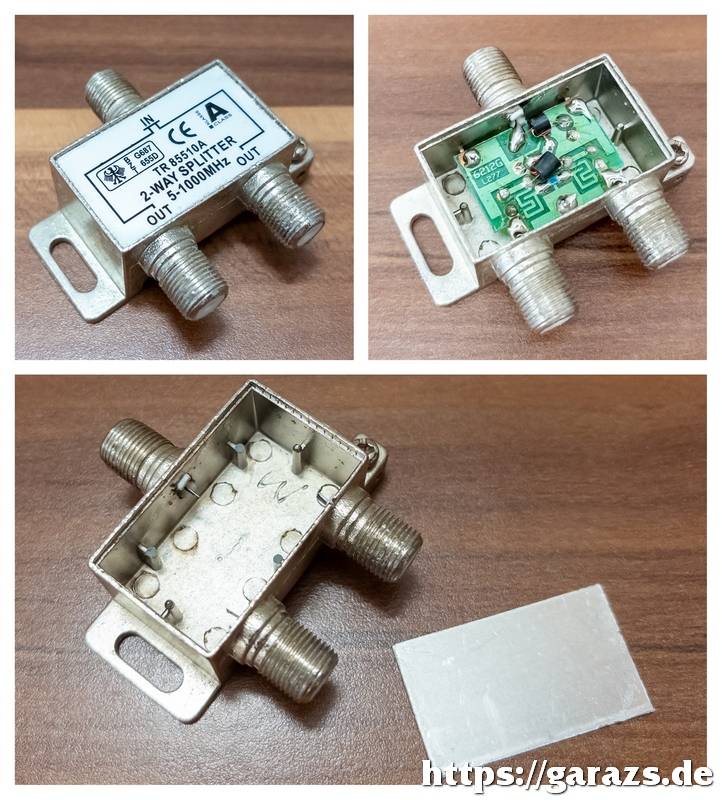

A kerámiaszűrő használatbavételéhez szükség volt még két F csatlakozó aljzatra, ill. egy árnyékolódobozra is. Kapóra jött az a kétutas splitter, amelyet még a kábel-tv szolgáltató hagyott nálam, amikor a koaxos hálózatukat optikaira cserélték. Szerencsére a splitter fedlapja könnyen eltávolítható volt, és amikor feltárult a belseje, egyből lelkiismeretfurdalásom támadt, hogy egy ilyen korrektül megépített osztót képes vagyok szétszedni, de megnyugtattam magamat azzal, hogy ha az elmúlt három évben semmire sem használtam, akkor talán a közeljövőben sem fog hiányozni. A rövid mérlegelést követően gyorsan kiforrasztottam belőle az eredeti gyári panelt:

Következhetett végre a kerámiaszűrő beszerelése: a forrasztás egyszerűsítése érdekében, ill. a rövid lábak miatt a két szemközti F csatlakozót választottam ki, a harmadik pedig üresen maradt.

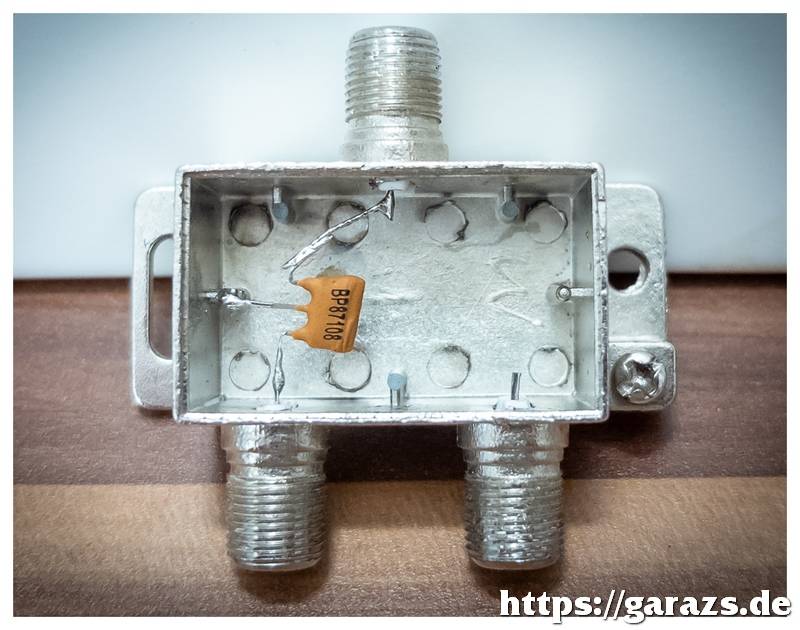

Biztos vagyok benne, hogy az évente megrendezett Szakma Sztár verseny különdíját nem nyerném el az alábbi forrasztással, de úgy voltam vele, hogy ha szűrő beválik, majd később összerakom rendesen. (Akik rendszeresen építenek különböző áramköröket, jól tudják, hogy mindenki hasonló szöveggel nyugtatja magát, aztán ha működik a levegőben, vagy a próbapanelon összerakott kapcsolás, utána úgy is marad az örökkévalóságig…☺)

---

A frissen elkészített szűrő műszaki tulajdonságait egy kalibrált NanoVNA-H4 segítségével mértem meg — elsőként a 66…140 MHz-es tartományban. A 3 dB-es beiktatási csillapítás nem túl fényes érték: lényegében a bemenetre jutó jel felét „megeszi” a szűrő. Ez önmagában azért nem okozott meglepetést számomra, mert a kerámiaszűrő gyári pdf-jében is ugyanez az érték szerepel. A szűrő meredekségét ugyanakkor már elfelejtették feltüntetni, és mivel 66…140 MHz között gyakorlatilag egyenes volt az átviteli görbe, így kénytelen voltam szélesebb mérési tartományt beállítani a műszeren, majd az ismételt kalibrációt követően újra elvégezni a mérést:

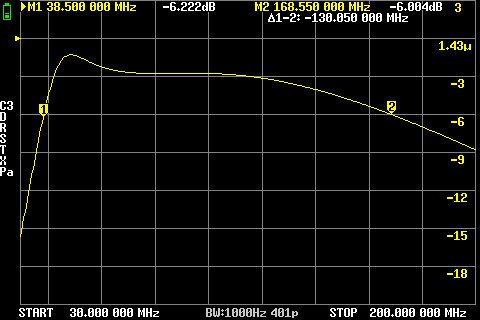

A névleges 87,5…108 MHz helyett 42…115 MHz az áteresztési tartomány, a -6 dB-es pontok pedig 38,5, ill. 168,5 MHz-nél találhatóak.
Természetesen vannak olyan alkalmazások, amelyeknél ezek az értékek elfogadhatónak számítanak, de amennyiben pl. távoli rádióműsorokat szeretnénk fogni, akkor mindenképpen kisebb beiktatási csillapítású, ill. nagyobb meredekségű szűrőre lesz szükségünk, amely viszont már csak bonyolultabb módon (több alkatrészből) valósítható meg.

---
