Antennaaljzat beépítése Yaesu VX-246 PMR-rádióba
SMA csatlakozó szerelése a népszerű, ipari házas adó-vevőbe...
A kétezres évek elejétől
forgalmazott Yaesu
VX-246 rádió mind a mai napig népszerű a céges
felhasználók, és a hobbirádiósok között is korrekt
felépítése, jó érzékenysége, és megbízhatósága miatt. A
gumiantenna köpenyének anyaga azonban a gyártás óta eltelt
közel két évtized alatt sok esetben már elöregedett,
elveszítette eredeti rugalmasságát, így egy esetleges
leejtés, vagy erős fizikai behatás miatt szerencsétlen
esetben el is törhet. Ettől ugyan még a belső sugárzó
működőképes marad — ám a készülék a továbbiakban nem
tekinthető időjárás ellen védettnek, és esztétikailag sem
mutat jól a tőben megtört antenna. Egy ilyen korú rádióhoz
gyári forrásból már nem szerezhető be alkatrész, a bontásból
származó példányok pedig nagy valószínűséggel ugyanúgy
érintettek az anyagfáradásban, mint a javításra szoruló
darab. Kár lenne azonban emiatt selejtezni a rádiót —
helyette megoldás lehet egy SMA aljzat beépítése,
ami ennél a készüléktípusnál kimondottan esztétikusan
megvalósítható. A beszerelt aljzathoz azután a
kereskedelemben kapható, megfelelő csatlakozóval szerelt,
megfelelő hosszúságú gumiantenna csatlakoztatható. Ezzel a
megoldással a PMR-DX
tevékenységek is új lehetőséget kapnak, mivel a
rádióhoz a gumiantenna helyére akár járműre való
mágnestalpas, vagy éppen nagynyereségű Yagi antennát is illeszthetünk.
Bármelyik lehetőség mellett döntünk, azt mindenképpen fontos
tudni, hogy a gyári kivitel módosítása, vagyis az
antennaaljzat beépítése után a rádió jogilag már nem
tekinthető PMR446 szabványú készüléknek — így
nem érvényesek rá az ingyenes, és engedélyezés mentes
frekvenciahasználatra lehetőséget adó jogszabályok sem. Az
itt bemutatott átalakítást mindenki csak saját felelősségére
végezheti!

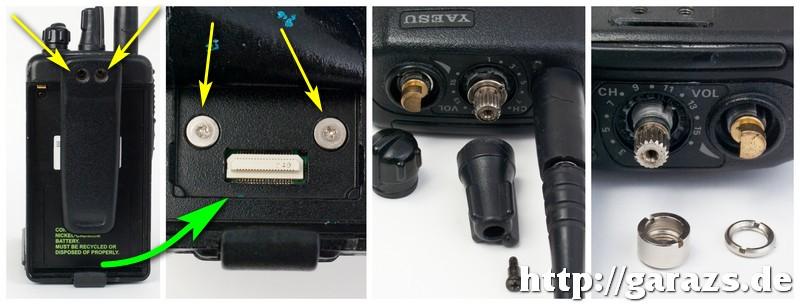

Első lépésben távolítsuk el
az övcsatot a rádióról a rögzítőcsavarok kitekerése után (1.
kép — sárga nyilak), majd a hátlapon található matricát
óvatosan fejtsük fel annyira, hogy a (2. képen látható)
széles, laposfejű csavarok hozzáférhetővé váljanak. Ezeket
szintén ki kell venni, a hátlap felső csavarjaihoz viszont
nem kell hozzányúlni! A forgatógombok levétele után
hozzáférhetővé válnak a hangerőszabályzó, és a
csatornaválasztó rögzítő anyái (3. kép). Ezeket megfelelő
célszerszámmal szintén el kell távolítani (4.kép).

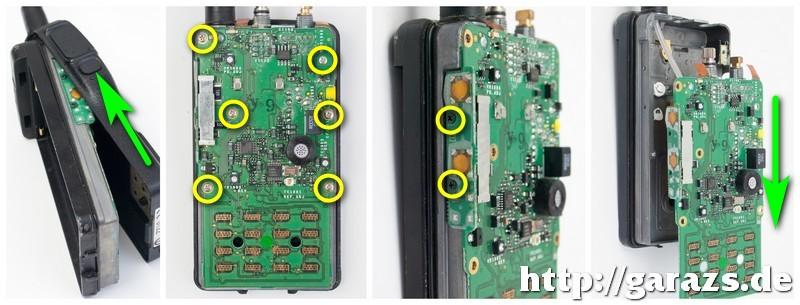

A fenti műveletek elvégzése
után az előlap az 1. képen látható zöld nyíl irányába tolva
eltávolítható. A nyomtatott áramköri panelt a második, és a
harmadik képen megjelölt csavarok kivétele után emelhetjük
le a 4. képen bemutatott módon. A panellel együtt az antenna
beforrasztott belső vezetője is szabaddá válik ezáltal.

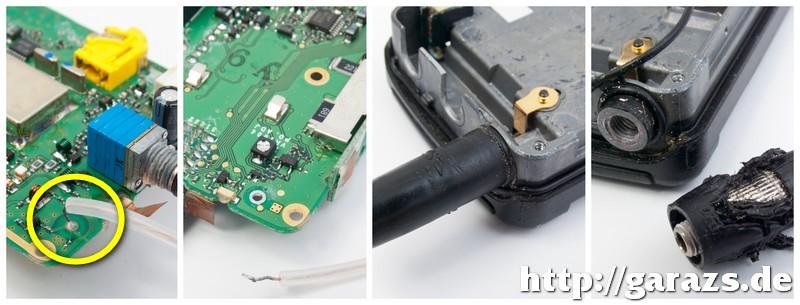

Az antenna sugárzóját
(híradástechnikai) forrasztópákával kell eltávolítani a
panelről (1-2. kép). A rádióhoz csatlakozó menetes csonkot
csak roncsolással, fogó segítségével lehet kicsavarni
(3-4. kép). Mivel az eredeti
antennára a későbbiek során nem lesz szükség, így ez nem
jelent problémát.

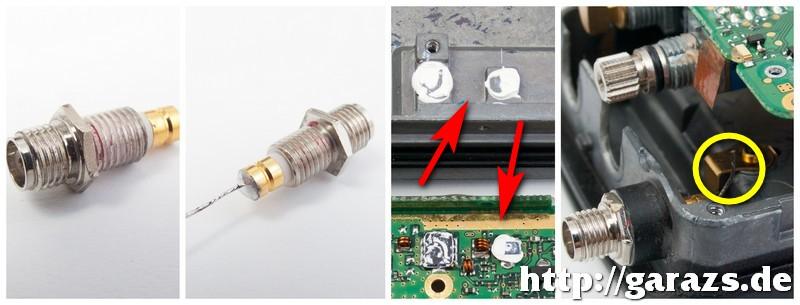

A rádióba könnyedén, és
esztétikusan beépíthető a menetes véggel ellátott SMA aljzat
(1. fotó). Ilyet legegyszerűbben bontásra szánt Yaesu VX-210
rádiókból lehet kinyerni. A beépítés előtt az eredeti
antenna belső sugárzójának végéről 3-4 cm hosszúságban
eltávolítjuk a szigetelést, majd a vezetőt
forrasztóónnal befuttatjuk. Ezt az előkészített véget azután
hozzáforrasztjuk az SMA aljzat melegpontjához (2. kép). A
forrasztást követően az SMA aljzat végétől számítva kb. 3
cm-re levágjuk a huzalt.
Bár nem az antennaaljzat beépítéséhez kapcsolódik, de ha már úgyis szét van szedve a rádió, kifejezetten ajánlott a 3. képen látható, a teljesítmény félvezetőkön, ill. a készülékház öntvényének felületén megkeményedett hővezető paszta eltávolítása, a felületek letisztítása (pl.: izopropil alkohollal), majd az érintkező felületek friss pasztával való bevonása. Ezt követően az SMA aljzatot becsavarjuk a készülékház erre kialakított menetébe. A csatlakozót határozottan húzzuk meg, de ügyeljünk arra, hogy a menet nehogy átszakadjon! A csatlakozóra forrasztott vezetékvéget felfelé fordítjuk, hogy a panel majd könnyedén ráültethető legyen. (4. kép) A panelt a megfelelő csavarokkal rögzítjük a helyén, majd a furaton átfűzött antennavezetéket a panel szintje felett kb. 1 mm-rel elvágjuk, és a panelbe forrasztjuk. A rádió összeszerelése a fent leírtak alapján, fordított sorrendben történik.
Bár nem az antennaaljzat beépítéséhez kapcsolódik, de ha már úgyis szét van szedve a rádió, kifejezetten ajánlott a 3. képen látható, a teljesítmény félvezetőkön, ill. a készülékház öntvényének felületén megkeményedett hővezető paszta eltávolítása, a felületek letisztítása (pl.: izopropil alkohollal), majd az érintkező felületek friss pasztával való bevonása. Ezt követően az SMA aljzatot becsavarjuk a készülékház erre kialakított menetébe. A csatlakozót határozottan húzzuk meg, de ügyeljünk arra, hogy a menet nehogy átszakadjon! A csatlakozóra forrasztott vezetékvéget felfelé fordítjuk, hogy a panel majd könnyedén ráültethető legyen. (4. kép) A panelt a megfelelő csavarokkal rögzítjük a helyén, majd a furaton átfűzött antennavezetéket a panel szintje felett kb. 1 mm-rel elvágjuk, és a panelbe forrasztjuk. A rádió összeszerelése a fent leírtak alapján, fordított sorrendben történik.

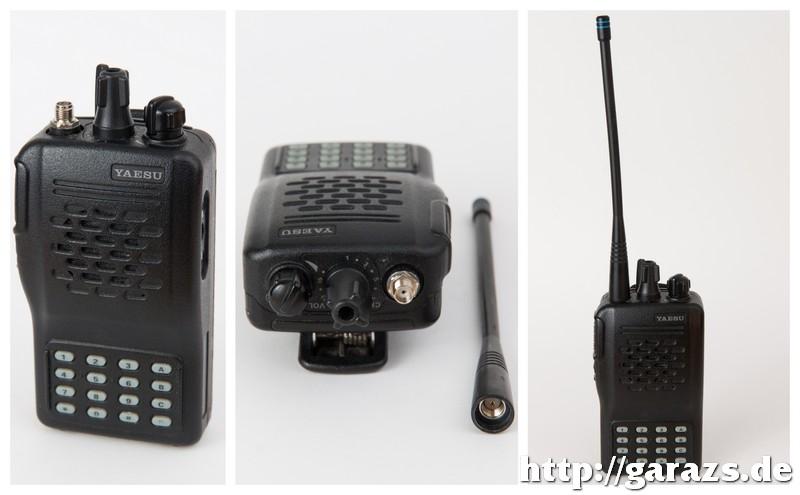

Amennyiben az átalakítást
követően sem szeretnénk lemondani a gumiantenna
használatáról, úgy a — jelenleg is kapható — Vertex-Yaesu
ATU-6C típusjelű antenna beszerzése szükséges, amely a
440-470 MHz közötti tartományra készült, és a cikk írásának
idején 3162 Ft-ba kerül.

2019.03.18.
Szegecs
