Carant ACY 12 Yagi antenna
450 MHz-es irányított bázis antenna, amely PMR-DX-re is használható...
Távoli PMR összeköttetések
létesítésénél tovább növelhető az átbeszélhető távolság,
amennyiben körsugárzó helyett valamilyen irányított antennát
használunk. Természetesen ezúttal is fel kell hívni a
figyelmet arra, hogy a jogszabályi háttér alapján a PMR
szabványú készülékek eredeti, gyári antennája nem
távolítható el a készülékről, ezért az utólagosan felszerelt antennaaljzatok
nem számítanak szabályos megoldásnak. Nem sérül a jogszabály
azonban abban az esetben, ha a külső antennát induktív módon
csatlakoztatjuk a készülékünkhöz.
A Carant cég ACY 12 terméke
- nevének megfelelően - egy 12 elemes, yagi típusú antenna,
amelyet eredetileg 450 MHz körüli frekvencián működő
eszközökhöz terveztek. A helyhez kötött
rádiótelefon-rendszereken kívül az országban járva több
helyen is lehet velük találkozni pl. szennyvízátemelő
szivattyúkat tartalmazó konténerek távvezérléseinél.

A gyári adatlap információi
szerint az antenna 415-480 MHz közötti tartományban működik,
- ebbe kényelmesen belefér a PMR rádiózás is a maga 446
MHz-ével.

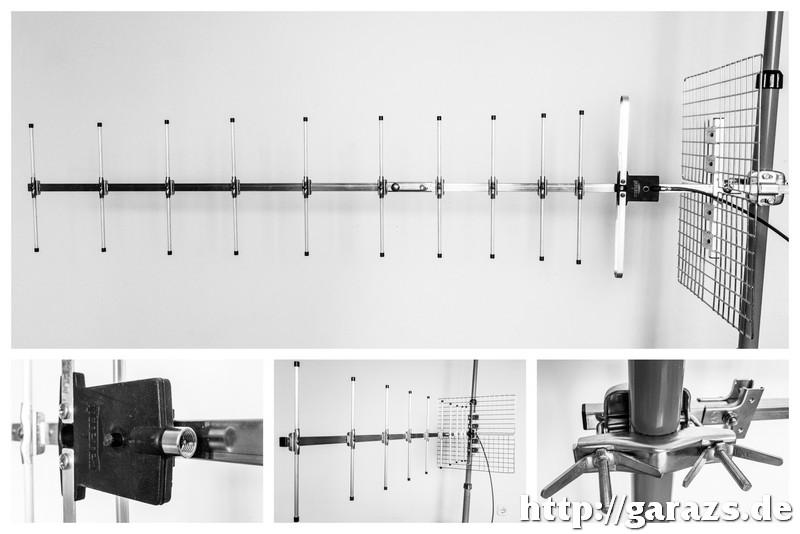

Tíz darab direktor, egy hurokdipól, és az ezek mögött található reflektorfal alkotja az ACY 12-t.
Tíz darab direktor, egy hurokdipól, és az ezek mögött található reflektorfal alkotja az ACY 12-t.
A gyártó mérései szerint 11
dBi nyereséget hoz az antenna, amely egy dipólhoz
viszonyítva 8,85 dBd-t jelent.
Összeszerelt állapotban az
antenna 1,4 méter hosszú, és 1200 g tömegű.

Ugyan az ACY-12
eredetileg fix telepítésű bázisantennának készült, ám könnyű
szét-, ill. összeszerelhetőségének köszönhetően jól

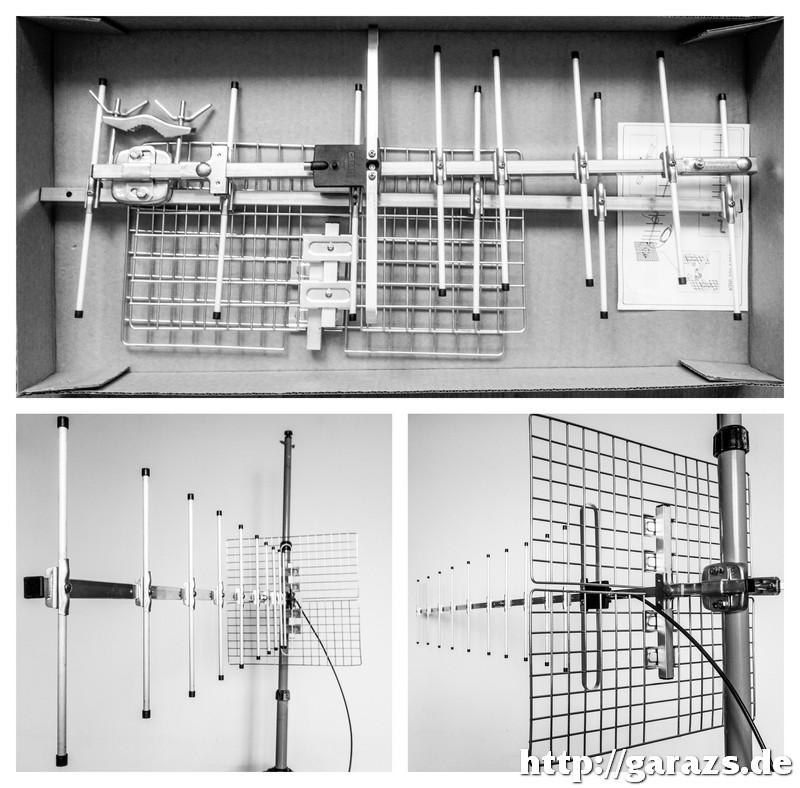

használható rádiós kitelepülésekhez is. A gyári doboza 77 x
38 cm-es méretű, így az antenna szétszedett állapotában
viszonylag könnyen szállítható.
Az adó-vevővel való összekötéshez célszerű alacsonyveszteségű koax kábelt használni (pl. H155), amelynek egyik felére "FME mama" csatlakozót kell szerelni (ez megy az antenna hurokdipóljában lévőn balun-ba), a kábel másik végére pedig a rádiónk csatlakozásának megfelelő szerelvényt kell tenni.
Fontos még megemlíteni, hogy az antennára csatlakoztatott készülék adóteljesítménye legfeljebb 15 W lehet, ami - tekintve a PMR készülékek 0,5 W-ban maximált RF teljesítményét - könnyedén betartható.
Az adó-vevővel való összekötéshez célszerű alacsonyveszteségű koax kábelt használni (pl. H155), amelynek egyik felére "FME mama" csatlakozót kell szerelni (ez megy az antenna hurokdipóljában lévőn balun-ba), a kábel másik végére pedig a rádiónk csatlakozásának megfelelő szerelvényt kell tenni.
Fontos még megemlíteni, hogy az antennára csatlakoztatott készülék adóteljesítménye legfeljebb 15 W lehet, ami - tekintve a PMR készülékek 0,5 W-ban maximált RF teljesítményét - könnyedén betartható.
A használat során jól
érezhető az antenna által hozott nyereség: távoli, gyenge
adások "erősödnek fel", ill. az egyébként zajba vesző
beszélgetések is hallhatóvá válnak az ACY-12 segítségével.
2018.08.27.
Szegecs
