Az adóteljesítmény növelése, és a frekvenciatartomány kiterjesztése Alinco DJ-V446 PMR adóvevő készüléken
A népszerű PMR rádió egy egyszerű beavatkozással "kinyitható" az ipari, és az amatőr sávra...
Az előzményben bemutatásra került a japán
Alinco cég DJ-V446
típusú PMR adó-vevője. A cikkben szó esett arról is, hogy ez
a készülék valójában a rádióamatőrök részére készített DJ-S47
típus szoftveresen "lebutított" változata. Közgazdasági
szempontból ugyanis megérőbb ugyanazt a hardvert
nagymennyiségben gyártani, és utólag szoftveresen
lekorlátozni, mintsem átállítani a gyártósort. A
szervizháttér biztosítása is könnyebben megoldható ily
módon: nem véletlenül él ezzel a módszerrel több másik
gyártó is. (pl. Yaesu
VX-246).
Mivel a hardver ezekben az esetekben lényegében ugyanaz a PMR szabványú, és az ipari/rádióamatőr változatoknál, ezért sok esetben utólag is lehetőség van arra, hogy a felhasználó "kiterjessze" a működési frekvenciasávot, vagy megnövelhesse az adóteljesítményt. Fontos azonban kiemelni, hogy a módosítások elvégzése után a készülék jogilag már nem tekinthető PMR rádiónak, így nem vonatkoznak rá az engedély nélküli használhatóság kedvezményei. Az "okosított" rádiók a "kinyitásuk" után már csak érvényes rádióengedély birtokában üzemeltethetőek.
A módosítást egyes készüléktípusoknál szoftveres megoldással lehet elvégezni, más gyártóknál pedig egy átkötés be-, vagy kiforrasztásával érhető el ugyanaz a hatás. Az Alinco készüléke ez utóbbi kategóriába tartozik, ugyanakkor kuriózum abból a szempontból, hogy az átkötéshez való hozzáféréshez nem kell megbontani a készülékházat.
Mivel a hardver ezekben az esetekben lényegében ugyanaz a PMR szabványú, és az ipari/rádióamatőr változatoknál, ezért sok esetben utólag is lehetőség van arra, hogy a felhasználó "kiterjessze" a működési frekvenciasávot, vagy megnövelhesse az adóteljesítményt. Fontos azonban kiemelni, hogy a módosítások elvégzése után a készülék jogilag már nem tekinthető PMR rádiónak, így nem vonatkoznak rá az engedély nélküli használhatóság kedvezményei. Az "okosított" rádiók a "kinyitásuk" után már csak érvényes rádióengedély birtokában üzemeltethetőek.
A módosítást egyes készüléktípusoknál szoftveres megoldással lehet elvégezni, más gyártóknál pedig egy átkötés be-, vagy kiforrasztásával érhető el ugyanaz a hatás. Az Alinco készüléke ez utóbbi kategóriába tartozik, ugyanakkor kuriózum abból a szempontból, hogy az átkötéshez való hozzáféréshez nem kell megbontani a készülékházat.

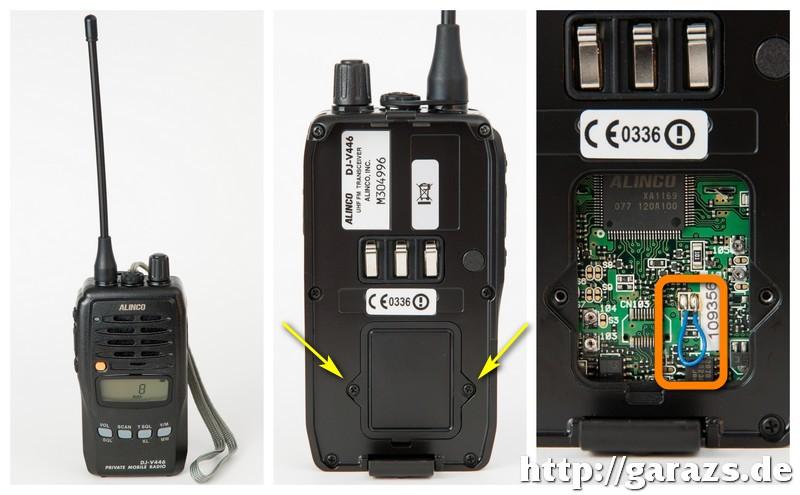

Az akku eltávolítása után
ugyanis a hátlapon hozzáférhetővé válik egy szervizablak,
amely két csillagcsavar kioldása után eltávolítható. Ezt
követően a fotón narancs színű kerettel jelölt, kék színű
átkötést kell kiforrasztani. A műveletet kellő óvatossággal,
és kizárólag megfelelő (műszerész) forrasztópákával végezzük
— elkerülendő a panel károsodásának lehetőségét!
Az átkötés eltávolítása
után visszaszereljük a szervizablakot, majd az akkumulátort.
A rádiót bekapcsolva azt tapasztalhatjuk, hogy az továbbra
is PMR rádióként működik — látszólag semmi változás nem
történt.

Aggodalomra semmi ok,
ugyanis a változtatások csak azt követően lépnek életbe,
miután a rádiót "reset"-eltük. Ezt kikapcsolt állapotban a
"FUNC" + "V/M" + főkapcsoló együttes megnyomásával

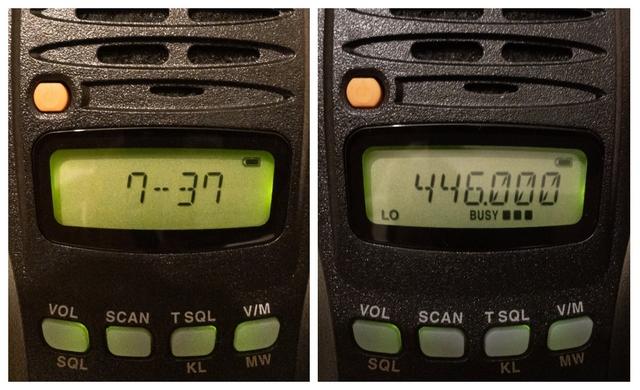

végezhetjük el. Ekkor egy pillanatra az LCD kijelző
valamennyi szegmense láthatóvá válik, majd a kijelzőn a
csatornaszám / CTCSS kombináció helyett a VFO mód
frekvenciája fog látszani: "446.000". További elemként a bal
alsó sarokban egy LO jelzés is látható, amely a csökkentett
adóteljesítményt indikálja.
A frekvenciát a rádió
tetején található "potméter" (valójában: jeladó) balra, ill.
jobbra tekerésével állíthatjuk be. Egy-egy fokozatra 12,5
kHz-et ugrik a VFO. A lépésköz 1 MHz-re növelhető,
amennyiben a tekerés előtt a "FUNC" gombot is megnyomjuk. Az
átalakítást követően sem kell lemondanunk a "klasszikus" PMR
csatornákról sem, mivel az előlapon található "V/M" gomb
megnyomásával bármikor válthatunk a csatornaalapú, ill. a
frekvenciaalapú üzemmód közt.
A 500 mW-ról 5 W-ra
történő teljesítménynöveléshez viszont szükség van egy
nagyobb kapacitású (külön beszerezhető) akkumulátorra: a PMR
változattal szállított 700 mAh-s akkukkal csak a
kisteljesítményű üzemmód választható ki.
A rádió menüjébe belépve
szembetűnik, hogy az a korábbi 15 helyett immáron 19 pontot
tartalmaz. A bővítéssel az alábbi új menüpontokat kapjuk:
"9 — Tuning step" : A
két szomszédos csatorna közti frekvenciatávolság gyárilag
12,5 kHz-re van állítva; ebben a menüben ezt 5, 10, 15, 20,
25, 30 kHz értékre módosíthatjuk.
Átjátszón történő
forgalmazás esetén az adási, ill. a vételi frekvencia nem
azonos, ilyen esetekben a "10 — Shift direction"
menüpontban adható meg, hogy az adás frekvenciája pozitív,
vagy negatív irányba térjen el a vételitől, a "11 —
Offset Frequency setting "pontban pedig az eltérés
értéke állítható be (pl.: 7,6 MHz).
A szelektív zajzár (CTCSS) a
"12 — Tone Squelch setting" pontban kapcsolható
ki/be, a zajzár kódja helyett pedig a tényleges frekvenciát
kell megadni a soron következő: "13 — Tone Frequency
setting" menüben. (Pl: a PMR rádiók 21-es CTCSS kódja
helyett itt 136,5 Hz-et kell beállítani.) A digitális zajzár
(DCS) beállításának lehetősége a "14 — DCS setting" pontban
kapott helyet.
Az összes többi menüpont
változatlan.
2019.03.12.
Frissítve: 2020.09.03.
