A rádióamatőr LoRa APRS üzemmód hirtelen jött népszerűsége nagyban köszönhető annak a ténynek, hogy a kínai elektronikai ipar hatalmas mennyiségben (ezáltal olcsón) ontja magából az eredetileg egészen más célokra szánt rádiós panelokat. A Lilygo-féle T-Beam egyike az első — otthoni forrasztást nem, csak szoftveres telepítést, ill. beállítást igénylő — LoRa eszközöknek.

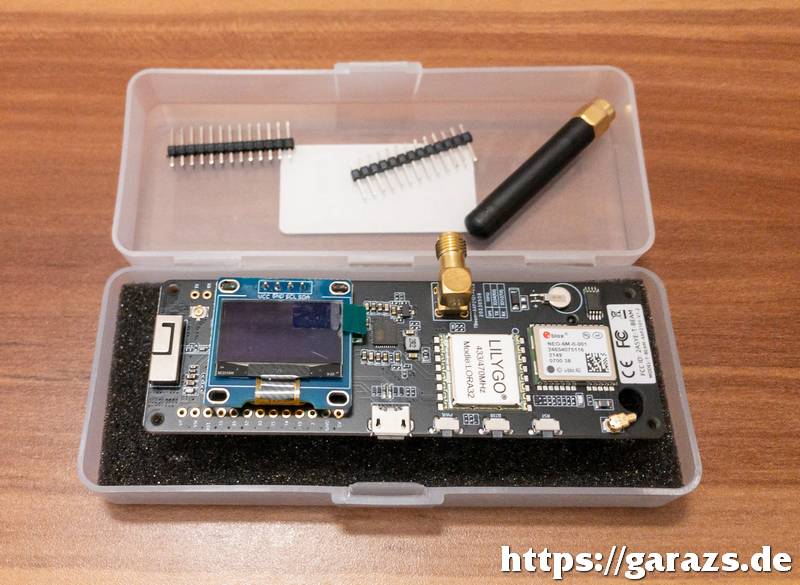

A piacot elárasztó rengeteg hamisítvány miatt (igen, jóideje már a kínai termékeket is hamisítják) érdemes közvetlenül a gyártó hivatalos webshopjából rendelni. Mivel a szállítás nem ingyenes (cserébe nem kell hónapokat várni, mire megérkezik), praktikus ismerősökkel „összeállni”, és együtt rendelni — ezáltal csökkenthető az egy panelre eső postaköltség. A visszazárható gyári dobozban a panel mellett két (szükség esetén) beforrasztható érintkezősor, ill. egy rendkívül rossz hatásfokú — emiatt szinte semmire sem jó antenna kapott helyet.

---

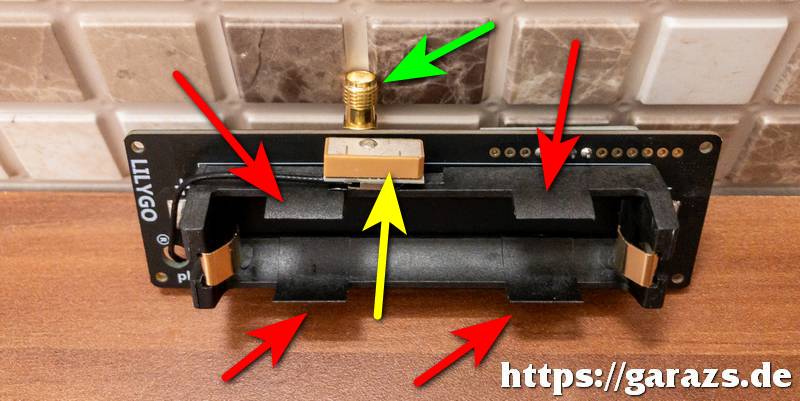

A panel hátsó oldalának legnagyobb részét a 18650-es típusú lítium-ion akkumulátor-tartó foglalja el. Mivel ez az áramforrástípus alapvetően nem lakossági, hanem professzionális célra készült, így a fordított polaritással való behelyezés ellen nem rendelkezik mechanikai védelemmel. A képen piros nyilakkal jelölt kis füleket az első használatba vételt követően rövid időn belül eltávolítottam (tapétázókéssel, és reszelővel), mivel annyira erősen szorították az akkut, hogy az csak szerszámmal feszegetéssel, ill. a burkolat roncsolásával volt kivehető. Ha a füleket levágjuk, a két réz érintkező még akkor is üzembiztosan megtartja az áramforrást.

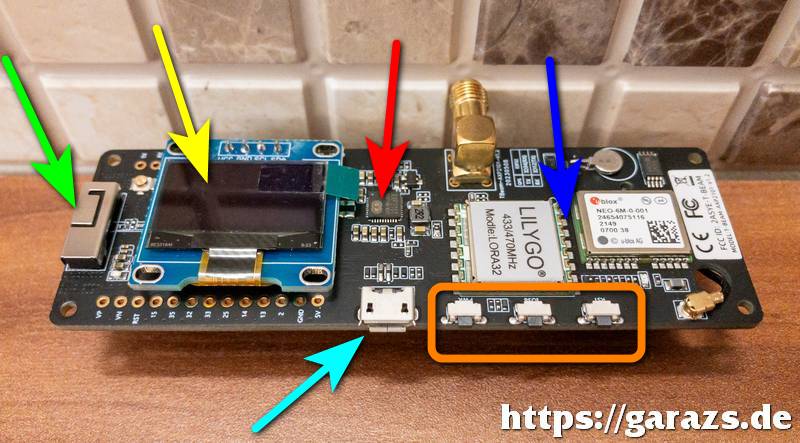

Sárga nyíl jelöli a miniatűr GPS antennát, amely parányi méretéből adódóan csak nagyon korlátozottan használható: lakásban, ill. belvárosi, sűrűn beépített környezetben szinte sosem talált vele pozíciót az előlapi NEO 6M chip, így végül elektronikai alkatrészboltból szereztem be egy normális méretű GPS antennát — kihasználva azt a lehetőséget, hogy a mini antenna nem forrasztással, hanem csak kétoldalú ragasztószalaggal van a panelhez rögzítve, így könnyedén eltávolítható onnan.
A zöld nyíllal jelölt „SMA mama” aljzat a LoRa antenna közvetlen, vagy koax kábelen keresztül történő csatlakoztatásának céljából kapott helyet.

Noha a Lilygo T-Deck panelje minden olyan komponenst tartalmaz, amely egy LoRa APRS jeladóhoz szükséges, a gyakorlatban mégis hamar megmutatkoztak azok a hátrányok, amelyek abból adódnak, hogy ez nem lakossági felhasználóknak, hanem hardverfejlesztőknek szánt próba(!)panel:
Közel két év alatt sem sikerült normálisan bedobozolni úgy, hogy az alábbiak közül mindegyik (általam támasztott) feltétel teljesüljön:
— a kijelző maradjon bármikor leolvasható, miközben védve van a külső mechanikai behatásoktól;
— a 18650-es akku a panel kiszerelése nélkül tölthető, ill. eltávolítható maradjon. Utóbbi azért fontos, hogy használaton kívüli állapotban ne merüljön folyamatosan a T-Beam (nem elhanyagolható) készenléti fogyasztása miatt;
— a három nyomógomb a doboz szétszedése nélkül is kezelhető legyen;
— a GPS utólag kicserélt (a gyárilag mellékeltnél jobb hatásfokú) antennája megfelelően rögzítve legyen;
— az antennacsatlakozóra bármiféle adapter közbeiktatása nélkül közvetlenül ráköthető legyen gumiantenna, vagy koaxkábel.

A neten ugyan számos 3D nyomtatóval készített dobozka tervrajza, ill. elkészített verziója is elérhető/megrendelhető, ám ezek közös tulajdonsága, hogy amellett, hogy esztétikailag finoman szólva igencsak kifogásolhatóak, a fenti feltételeket sem teljesítik.
A házi dobozolásnak többször nekifutottam — minden alkalommal eredménytelenül, végül rendeltem pár Heltec-féle LoRa32 panelt, amelyek olcsóbbak, jóval kisebbek, és ugyan GPS-szel nem rendelkeznek, de egy okostelefon segítségével kiváló jeladó építhető velük (így jött létre a LoRa APRS Uzsonnás doboz®), de szintén kiválóak internetes LoRa kapuállomásnak (így született meg a Szállodás iGate®).
A T-Beam végül felkerült a polcra, ahol azóta is kihasználatlanul várja további sorsát. Nem győzöm hangsúlyozni ugyanakkor, hogy a T-Beam hardverfejlesztői panelként hibátlan, ám rádióamatőr célra nem a legjobb választás.

2025.10.01.
