Superstar 360
Legendás CB rádió a '80-as évekből...
A Superstar 360 készülék a
'80-as évek hajnalán jelent meg az európai piacon a japán
Uniden cég gyártmányaként. Felépítését tekintve sok
hasonlóságot mutat a méltán népszerű President Grant, ill. Stalker IX rádiókkal. Nem véletlenül —
ugyanis mindhárom azonos gyártótól származik.

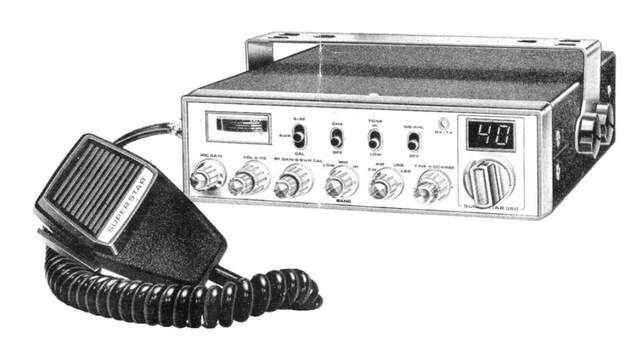

Korai generációs Superstar
360 a gyári kezelési útmutató címlapjáról.
Az eredeti Superstar 360
legelső szériája (amelynek belsejében 3 kvarc, 3
tekercs-sor, ill. MB8719 szintézer található) 3x40=120
csatornás volt ugyan, de a közép, a felső, és az ún.
dupla-felső tartományban üzemelt, és nem tartalmazott FM
üzemmódot, csak AM-et, és SSB-t.
A második generációs
(idehaza ez az elterjedtebb) változat már a "hagyományos"
alsó-közép-felső 40-40 csatornát tudja, és kiegészült az FM
adás-vételhez szükséges áramkörökkel is.
A két változat az előlap
alsó sorában található kezelőszervek sorrendjében is eltér
egymástól: az FM nélküli kivitelen bal szélen, első helyen a
mikrofon erősítését szabályzó "MIC GAIN", mellette a
főkapcsolóval egybeépített hangerőszabályzó, ill. a zajzár
küszöbszintjét állító kettős tengelyű potméter "VOLUME
/ SQ" felirattal találhatóak. Harmadik helyen szintén egy
kettős tengelyű, a vételi erősítés szintjét, valamint a
beépített SWR mérő kalibrálását szolgáló "RF GAIN / SWR CAL"
felirattal.
A Superstar 360 CB rádió RF kimenőteljesítménye 5 W AM (FM), ill. 12 W SSB üzemmódban.
A későbbi 360 FM típuson a
sorrend az alábbiak szerint módosult: a bal szélen mindkét
potméter kettős tengelyű: az első helyen a "VOL / SQ"
feliratú, mellette a mikrofon, és a vételi
erősítő-áramköröket külön-külön szabályzó "MIC GAIN/RF
GAIN", a harmadik helyen pedig a különálló "SWR CAL"
található.
Mindkét változatnál a
negyedik helyen a sávválasztó "LOW/MID/HIGH"
kapcsoló található, mellette pedig az üzemmódválasztó lett
beépítve "CW, (FM), AM, USB, LSB". A készülék érdekessége,
hogy a fónia (beszéd) módok mellett távíró (morze) üzemre
is kapcsolható a CW állásban. A sor végén álló
"FINE/COARSE" kéttengelyes potméter az üzemi frekvencia
finomítására szolgál SSB-ben (clarifier). A Coarse (durva)
szabályzó +/- 7 kHz (adásban, ill. vételben is), míg a
Fine: +/- 1 kHz (csak vételben) frekvenciaelhúzást tesz
lehetővé.
A Superstar 360 CB rádió RF kimenőteljesítménye 5 W AM (FM), ill. 12 W SSB üzemmódban.
A készülék hátulja hasonló
a többi Uniden gyártmányhoz: a tápcsatlakozó fölött két
jack aljzat található: a CW feliratúba a morze üzemmódhoz
használandó billentyű csatlakoztatható (a legtöbb rádiónál
ez a PA hangszóró helye), mellette pedig "EXT. SPK."
aljzat az opcionálisan használható külső hangszórót
fogadja.
Az előlap bal felső sarkában
kapott helyet a "rokon készülékekről" már ismert
megjelenésű, háttérvilágítással ellátott Deprez-műszer,
amely az S/RF érték indikálása mellett a beépített SWR mérő
indikátoraként is szolgál. Természetesen a beépített
SWR-mérők nem laborpontosságúak, azonban ellenőrzésre, a
tápvonal tesztelésére kiválóan használhatóak. A műszer
mellett található S/RF / SWR / CAL kapcsolóval lehet
kiválasztani a használni kívánt funkciót. Mellette az NB/ANL
kapcsolóval egy vételi zajcsökkentő áramkör kapcsolható be,
vagy ki.
A TONE HI/LO kapcsoló egy
egyszerű hangszínszabályzó fokozat, amely az adásra nincs
hatással.
A jobb szélen mindegyik
altípusnál a csatornaválasztó Yaxley kapcsoló, fölötte pedig
a csatornaszám kijelző található. A CH9 kapcsolóval egyetlen
mozdulattal válthatunk a vészhívásra használatos 9-es
csatornára — függetlenül attól, hogy a forgókapcsoló milyen
állásban van...
A Superstar 360 hazánkban
nem (volt) olyan népszerű, mint a Stalker IX, vagy a President Grant. Annak ellenére sem,
hogy felépítését tekintve a Superstar vevő része a
Grantéhoz, míg az adóáramkörei a Stalkeréhoz
hasonlóak. Ugyanakkor a Superstar
frekvenciastabilitása SSB üzemmódban elmarad az előbb
említett testvéreitől. Nagy hidegben, ill. melegben
hallhatóan "elmászik" a frekvencia, amelyet ugyan
korrigálni lehet a "Fine/Coarse" potméterekkel, azonban
saját beszédünk hanghűségét (adó oldali clarifier) csak
mások visszajelzései alapján tudjuk ellenőrizni, korrigálni,
ill. az üzemi melegedés során folyamatosan "utána kell
menni" a frekvenciának. Éppen emiatt használata
járművekben nem terjedt el, ugyanakkor stabil üzemben egy
megbízható, szép hangú, jó vételi érzékenységű rádiókészülék
a Superstar 360 — feltételezve, hogy a gyártás óta eltelt
évtizedek alatt nem tekergették el hozzá nem értő emberek.
Az adóvevő viszonylag sok
lehetőséget kínál a "tuningolásra": mivel az adásvéghang
(roger beep) ennél a típusnál gyárilag folyamatosan be van
kapcsolva, ez a többi rádiós számára idegesítő lehet, ezért
sok készülékben — utólagos átalakítás során — kapcsolhatóvá
tették, általában az ANL, vagy a CH9 kapcsoló
"feláldozásával".
Az FM-es verziókban Motorola
MC145106 PLL IC van, amely képes 120-nál több csatorna
"kezelésére" is. Megfelelő diódák beiktatásával a rádió 6x40
sávosra bővíthető — ahogyan azt a későbbi modell SS 3900-ban
gyárilag meg is valósították.
Szintén utólagos módosítás
pl. a "Tone Hi/Lo", vagy a "CH9" kapcsolóra kötött +10
kHz-es shift: segítségével a CB-zésre nem engedélyezett, ún.
alfa-csatornák
is használhatóvá válnak. Ismeretlen előéletű Superstar rádió
esetén (is) első lépés az esetlegesen beépített plusz
funkciók feltérképezése, amely sok esetben nem is egyszerű
feladat.
A Superstar 360
népszerűségét jól jelzi, hogy miután az Uniden befejezte a
gyártását, különféle névtelen cégek — kisebb-nagyobb
módosításokat követően — még hosszú évekig tovább
gyártották. A SS 390, 3600, 3900, később Galaxy, stb.
neveken forgalmazott CB rádiók mind-mind az egykori Uniden
Superstar 360 alapjaira készültek — sajnos azonban a
névtelen "klónok" minőségileg, ill. megbízhatóságukban
jelentősen elmaradnak az elődtől.
A
bemutatott típus 2002. január elsejétől hivatalosan nem
üzemeltethető, mivel nem felel meg az érvényes jogszabályi előírásoknak.
A cikk elkészítéséhez a
személyes tapasztalatok, szóbeli információk mellett az Index Fórum CB-s topicjában, ill.N3CVJ SS360 oldalán található
tartalmakat használtam fel.
2019.09.12.
Szegecs
